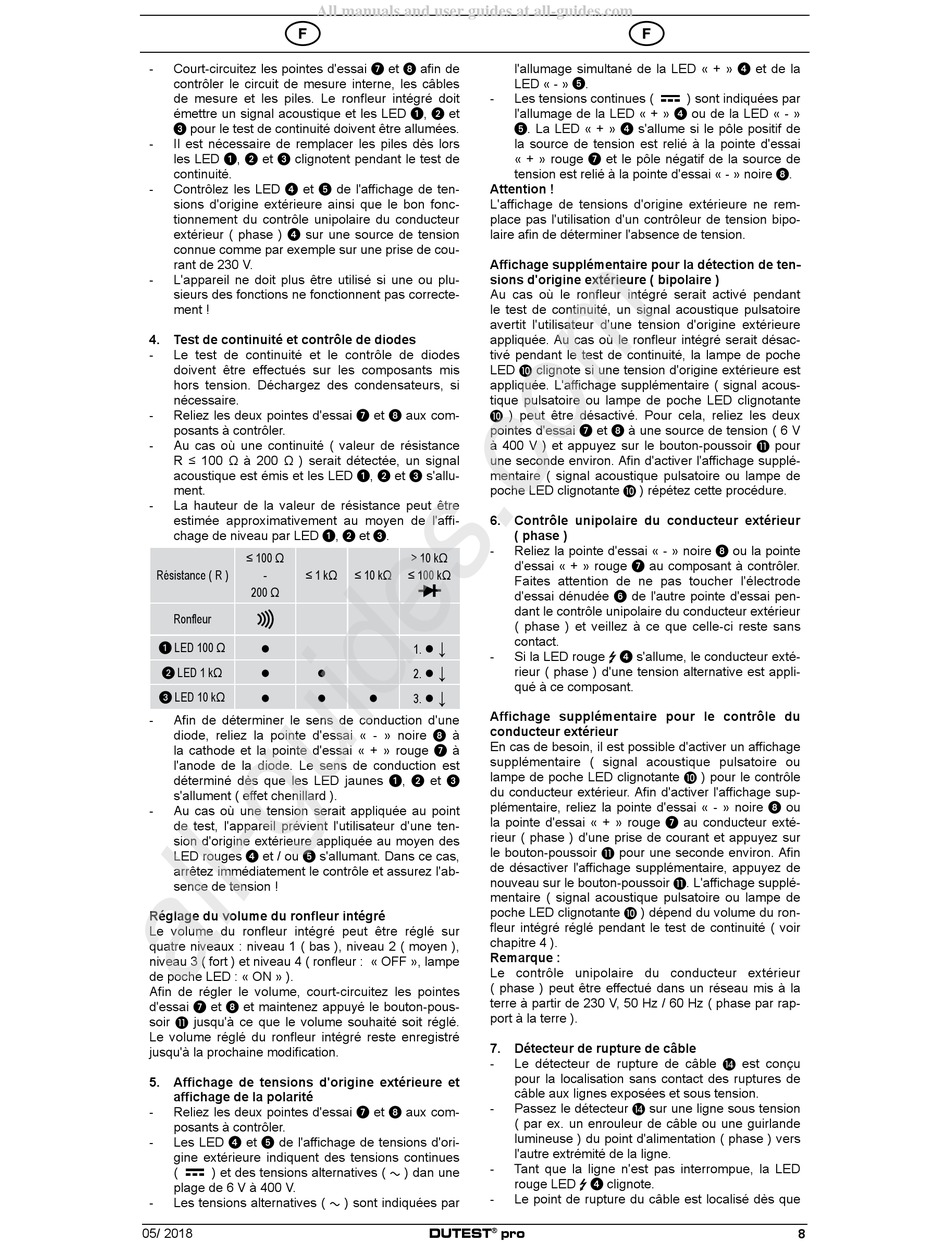

F
-
Court-circuitez les pointes d'essai 7 et 8 afin de
contrôler le circuit de mesure interne, les câbles
de mesure et les piles. Le ronfleur intégré doit
émettre un signal acoustique et les LED 1 , 2 et
3 pour le test de continuité doivent être allumées.
-
Il est nécessaire de remplacer les piles dès lors
les LED 1 , 2 et 3 clignotent pendant le test de
continuité.
-
Contrôlez les LED 4 et 5 de l'affichage de ten-
sions d'origine extérieure ainsi que le bon fonc-
tionnement du contrôle unipolaire du conducteur
extérieur ( phase ) 4 sur une source de tension
connue comme par exemple sur une prise de cou-
rant de 230 V.
-
L'appareil ne doit plus être utilisé si une ou plu-
sieurs des fonctions ne fonctionnent pas correcte-
ment !
4.
Test de continuité et contrôle de diodes
-
Le test de continuité et le contrôle de diodes
doivent être effectués sur les composants mis
hors tension. Déchargez des condensateurs, si
nécessaire.
-
Reliez les deux pointes d'essai 7 et 8 aux com-
posants à contrôler.
-
Au cas où une continuité ( valeur de résistance
R ≤ 100 Ω à 200 Ω ) serait détectée, un signal
acoustique est émis et les LED 1 , 2 et 3 s'allu-
ment.
-
La hauteur de la valeur de résistance peut être
estimée approximativement au moyen de l'affi-
chage de niveau par LED 1 , 2 et 3 .
≤ 100 Ω
Résistance ( R )
-
≤ 1 kΩ
200 Ω
Ronfleur
●
1 LED 100 Ω
●
●
2 LED 1 kΩ
●
●
3 LED 10 kΩ
-
Afin de déterminer le sens de conduction d'une
diode, reliez la pointe d'essai « - » noire 8 à
la cathode et la pointe d'essai « + » rouge 7 à
l'anode de la diode. Le sens de conduction est
déterminé dès que les LED jaunes 1 , 2 et 3
s'allument ( effet chenillard ).
-
Au cas où une tension serait appliquée au point
de test, l'appareil prévient l'utilisateur d'une ten-
sion d'origine extérieure appliquée au moyen des
LED rouges 4 et / ou 5 s'allumant. Dans ce cas,
arrêtez immédiatement le contrôle et assurez l'ab-
sence de tension !
Réglage du volume du ronfleur intégré
Le volume du ronfleur intégré peut être réglé sur
quatre niveaux : niveau 1 ( bas ), niveau 2 ( moyen ),
niveau 3 ( fort ) et niveau 4 ( ronfleur : « OFF », lampe
de poche LED : « ON » ).
Afin de régler le volume, court-circuitez les pointes
d'essai 7 et 8 et maintenez appuyé le bouton-pous-
soir jusqu'à ce que le volume souhaité soit réglé.
Le volume réglé du ronfleur intégré reste enregistré
jusqu'à la prochaine modification.
5. Affichage de tensions d'origine extérieure et
affichage de la polarité
-
Reliez les deux pointes d'essai 7 et 8 aux com-
posants à contrôler.
-
Les LED 4 et 5 de l'affichage de tensions d'ori-
gine extérieure indiquent des tensions continues
(
) et des tensions alternatives (
plage de 6 V à 400 V.
-
Les tensions alternatives (
05/ 2018
-
Attention !
L'affichage de tensions d'origine extérieure ne rem-
place pas l'utilisation d'un contrôleur de tension bipo-
laire afin de déterminer l'absence de tension.
Affichage supplémentaire pour la détection de ten-
sions d'origine extérieure ( bipolaire )
Au cas où le ronfleur intégré serait activé pendant
le test de continuité, un signal acoustique pulsatoire
avertit l'utilisateur d'une tension d'origine extérieure
appliquée. Au cas où le ronfleur intégré serait désac-
tivé pendant le test de continuité, la lampe de poche
LED clignote si une tension d'origine extérieure est
appliquée. L'affichage supplémentaire ( signal acous-
tique pulsatoire ou lampe de poche LED clignotante
) peut être désactivé. Pour cela, reliez les deux
pointes d'essai 7 et 8 à une source de tension ( 6 V
à 400 V ) et appuyez sur le bouton-poussoir pour
une seconde environ. Afin d'activer l'affichage supplé-
mentaire ( signal acoustique pulsatoire ou lampe de
poche LED clignotante ) répétez cette procédure.
6.
-
> 10 kΩ
≤ 10 kΩ
≤ 100 kΩ
● ↓
1.
-
● ↓
2.
●
● ↓
3.
Affichage supplémentaire pour le contrôle du
conducteur extérieur
En cas de besoin, il est possible d'activer un affichage
supplémentaire ( signal acoustique pulsatoire ou
lampe de poche LED clignotante ) pour le contrôle
du conducteur extérieur. Afin d'activer l'affichage sup-
plémentaire, reliez la pointe d'essai « - » noire 8 ou
la pointe d'essai « + » rouge 7 au conducteur exté-
rieur ( phase ) d'une prise de courant et appuyez sur
le bouton-poussoir pour une seconde environ. Afin
de désactiver l'affichage supplémentaire, appuyez de
nouveau sur le bouton-poussoir . L'affichage supplé-
mentaire ( signal acoustique pulsatoire ou lampe de
poche LED clignotante ) dépend du volume du ron-
fleur intégré réglé pendant le test de continuité ( voir
chapitre 4 ).
Remarque :
Le contrôle unipolaire du conducteur extérieur
( phase ) peut être effectué dans un réseau mis à la
terre à partir de 230 V, 50 Hz / 60 Hz ( phase par rap-
port à la terre ).
7.
-
-
-
) dan une
-
) sont indiquées par
DUTEST
pro
®
F
l'allumage simultané de la LED « + » 4 et de la
LED « - » 5 .
Les tensions continues (
) sont indiquées par
l'allumage de la LED « + » 4 ou de la LED « - »
5 . La LED « + » 4 s'allume si le pôle positif de
la source de tension est relié à la pointe d'essai
« + » rouge 7 et le pôle négatif de la source de
tension est relié à la pointe d'essai « - » noire 8 .
Contrôle unipolaire du conducteur extérieur
( phase )
Reliez la pointe d'essai « - » noire 8 ou la pointe
d'essai « + » rouge 7 au composant à contrôler.
Faites attention de ne pas toucher l'électrode
d'essai dénudée 6 de l'autre pointe d'essai pen-
dant le contrôle unipolaire du conducteur extérieur
( phase ) et veillez à ce que celle-ci reste sans
contact.
Si la LED rouge 4 s'allume, le conducteur exté-
rieur ( phase ) d'une tension alternative est appli-
qué à ce composant.
Détecteur de rupture de câble
Le détecteur de rupture de câble est conçu
pour la localisation sans contact des ruptures de
câble aux lignes exposées et sous tension.
Passez le détecteur sur une ligne sous tension
( par ex. un enrouleur de câble ou une guirlande
lumineuse ) du point d'alimentation ( phase ) vers
l'autre extrémité de la ligne.
Tant que la ligne n'est pas interrompue, la LED
rouge LED 4 clignote.
Le point de rupture du câble est localisé dès que
8
