F

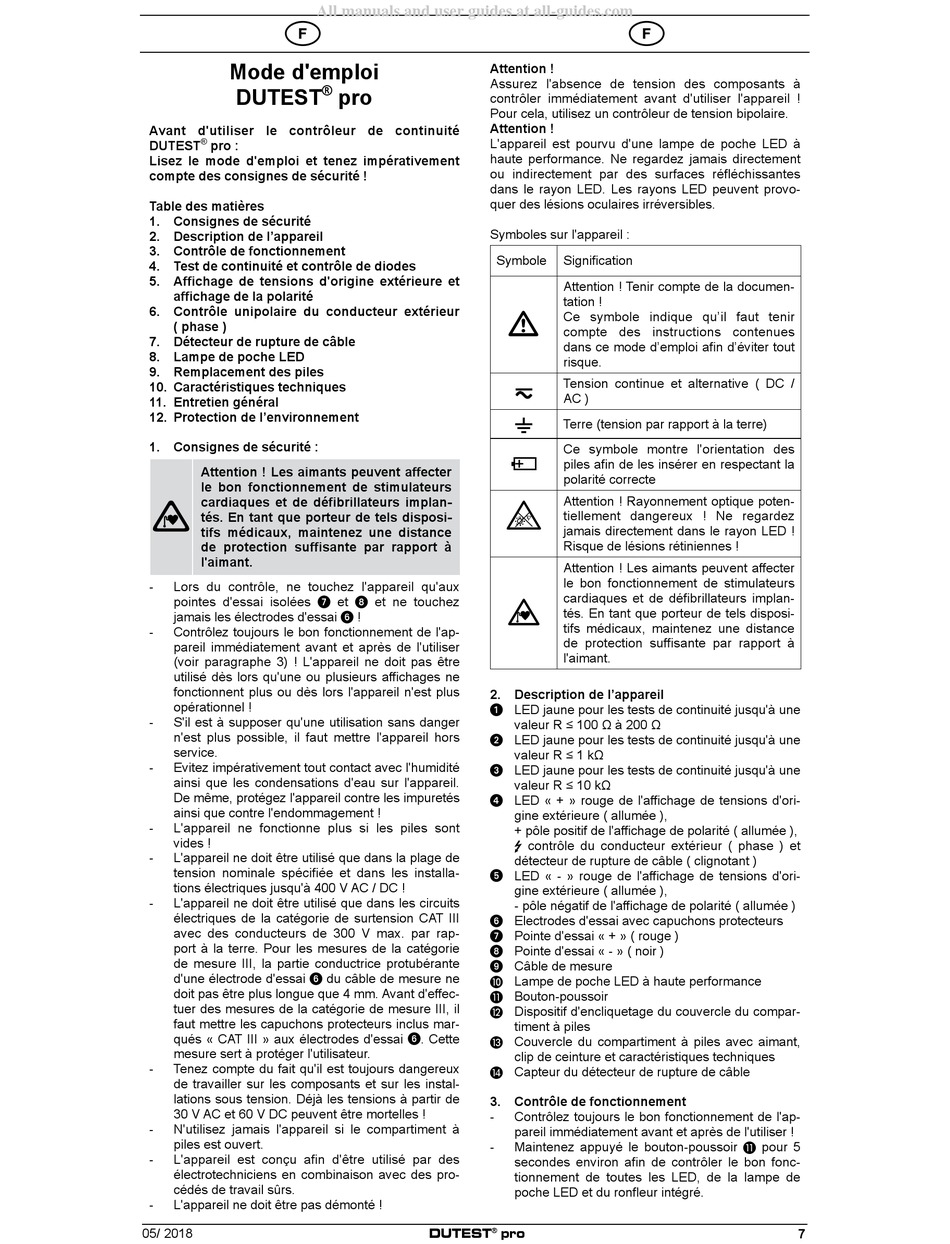

Mode d'emploi
DUTEST
Avant d'utiliser le contrôleur de continuité
®
DUTEST
pro :
Lisez le mode d'emploi et tenez impérativement
compte des consignes de sécurité !
Table des matières
1.
Consignes de sécurité
2.
Description de l'appareil
3. Contrôle de fonctionnement
4.
Test de continuité et contrôle de diodes
5. A ffichage de tensions d'origine extérieure et
affichage de la polarité
6.
Contrôle unipolaire du conducteur extérieur
( phase )
7.
Détecteur de rupture de câble
8. Lampe de poche LED
9.
Remplacement des piles
10. Caractéristiques techniques
11. Entretien général
12. Protection de l'environnement
1.
Consignes de sécurité :
Attention ! Les aimants peuvent affecter
le bon fonctionnement de stimulateurs
cardiaques et de défibrillateurs implan-
tés. En tant que porteur de tels disposi-
tifs médicaux, maintenez une distance
de protection suffisante par rapport à
l'aimant.
-
Lors du contrôle, ne touchez l'appareil qu'aux
pointes d'essai isolées 7 et 8 et ne touchez
jamais les électrodes d'essai 6 !
-
Contrôlez toujours le bon fonctionnement de l'ap-
pareil immédiatement avant et après de l'utiliser
(voir paragraphe 3) ! L'appareil ne doit pas être
utilisé dès lors qu'une ou plusieurs affichages ne
fonctionnent plus ou dès lors l'appareil n'est plus
opérationnel !
-
S'il est à supposer qu'une utilisation sans danger
n'est plus possible, il faut mettre l'appareil hors
service.
-
Evitez impérativement tout contact avec l'humidité
ainsi que les condensations d'eau sur l'appareil.
De même, protégez l'appareil contre les impuretés
ainsi que contre l'endommagement !
-
L'appareil ne fonctionne plus si les piles sont
vides !
-
L'appareil ne doit être utilisé que dans la plage de
tension nominale spécifiée et dans les installa-
tions électriques jusqu'à 400 V AC / DC !
-
L'appareil ne doit être utilisé que dans les circuits
électriques de la catégorie de surtension CAT III
avec des conducteurs de 300 V max. par rap-
port à la terre. Pour les mesures de la catégorie
de mesure III, la partie conductrice protubérante
d'une électrode d'essai 6 du câble de mesure ne
doit pas être plus longue que 4 mm. Avant d'effec-
tuer des mesures de la catégorie de mesure III, il
faut mettre les capuchons protecteurs inclus mar-
qués « CAT III » aux électrodes d'essai 6 . Cette
mesure sert à protéger l'utilisateur.
-
Tenez compte du fait qu'il est toujours dangereux
de travailler sur les composants et sur les instal-
lations sous tension. Déjà les tensions à partir de
30 V AC et 60 V DC peuvent être mortelles !
-
N'utilisez jamais l'appareil si le compartiment à
piles est ouvert.
-
L'appareil est conçu afin d'être utilisé par des
électrotechniciens en combinaison avec des pro-
cédés de travail sûrs.
-
L'appareil ne doit être pas démonté !
05/ 2018
Attention !
Assurez l'absence de tension des composants à
®
pro
contrôler immédiatement avant d'utiliser l'appareil !
Pour cela, utilisez un contrôleur de tension bipolaire.
Attention !
L'appareil est pourvu d'une lampe de poche LED à
haute performance. Ne regardez jamais directement
ou indirectement par des surfaces réfléchissantes
dans le rayon LED. Les rayons LED peuvent provo-
quer des lésions oculaires irréversibles.
Symboles sur l'appareil :
Symbole
2.
1 LED jaune pour les tests de continuité jusqu'à une
2 LED jaune pour les tests de continuité jusqu'à une
3 LED jaune pour les tests de continuité jusqu'à une
4 LED « + » rouge de l'affichage de tensions d'ori-
5 LED « - » rouge de l'affichage de tensions d'ori-
6 Electrodes d'essai avec capuchons protecteurs
7 Pointe d'essai « + » ( rouge )
8 Pointe d'essai « - » ( noir )
9 Câble de mesure
Lampe de poche LED à haute performance
Bouton-poussoir
Dispositif d'encliquetage du couvercle du compar-
Couvercle du compartiment à piles avec aimant,
Capteur du détecteur de rupture de câble
3. Contrôle de fonctionnement
-
-
DUTEST
pro
®
F
Signification
Attention ! Tenir compte de la documen-
tation !
Ce symbole indique qu'il faut tenir
compte des instructions contenues
dans ce mode d'emploi afin d'éviter tout
risque.
Tension continue et alternative ( DC /
AC )
Terre (tension par rapport à la terre)
Ce symbole montre l'orientation des
piles afin de les insérer en respectant la
polarité correcte
Attention ! Rayonnement optique poten-
tiellement dangereux ! Ne regardez
jamais directement dans le rayon LED !
Risque de lésions rétiniennes !
Attention ! Les aimants peuvent affecter
le bon fonctionnement de stimulateurs
cardiaques et de défibrillateurs implan-
tés. En tant que porteur de tels disposi-
tifs médicaux, maintenez une distance
de protection suffisante par rapport à
l'aimant.
Description de l'appareil
valeur R ≤ 100 Ω à 200 Ω
valeur R ≤ 1 kΩ
valeur R ≤ 10 kΩ
gine extérieure ( allumée ),
+ pôle positif de l'affichage de polarité ( allumée ),
contrôle du conducteur extérieur ( phase ) et
détecteur de rupture de câble ( clignotant )
gine extérieure ( allumée ),
- pôle négatif de l'affichage de polarité ( allumée )
timent à piles
clip de ceinture et caractéristiques techniques
Contrôlez toujours le bon fonctionnement de l'ap-
pareil immédiatement avant et après de l'utiliser !
Maintenez appuyé le bouton-poussoir pour 5
secondes environ afin de contrôler le bon fonc-
tionnement de toutes les LED, de la lampe de
poche LED et du ronfleur intégré.
7
