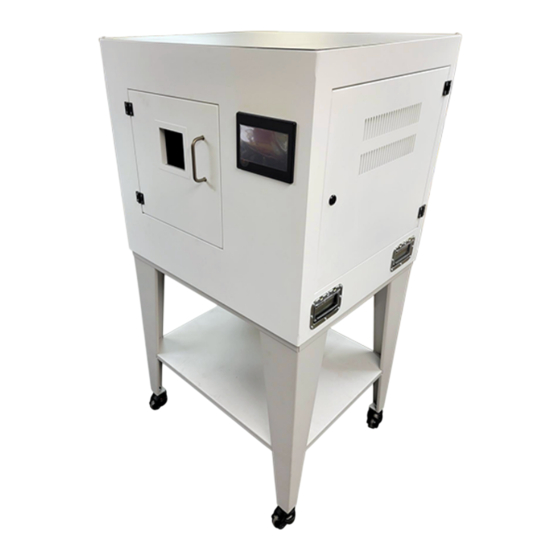

3D Systems Cure 400 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. 3D Systems Anleitungen
  4. 3D-Drucker
  5. Cure 400
  6. Benutzerhandbuch

3D Systems Cure 400 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für Cure 400:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Benutzerhandbuch
Release Date: 2/25/2025
Original Instructions
Inhaltsverzeichnis
loading

Verwandte Anleitungen für 3D Systems Cure 400

Inhaltszusammenfassung für 3D Systems Cure 400

  • Seite 1 Benutzerhandbuch Release Date: 2/25/2025 Original Instructions...

  • Seite 2: Inhaltsverzeichnis

    5.3 Cure 400 Gedruckte Teile härten ..............................21 5.3.1 Cure 400 Materialrezepturen ..............................22 5.3.2 Cure 400 Platzierung der Teile in der Aushärtekammer .....................24 5.3.3 Cure 400 Aushärten von Teilen auf der Druckplatte/Druckplattform ................24 5.3.4 Trocknen der Teile im Inneren Cure 400 ..........................24 5.3.5 Cure 400 Aushärten einer SLA-Druckplattform ........................
  • Seite 3 CURE 400 LED-LEISTEN ENTFERNEN/ERSETZEN ................31 CURE 400 FEHLERSUCHE ........................33 8.1 Cure 400 Hardwareprobleme ................................33 8.2 Cure 400 Probleme mit der Firmware .............................35 CURE 400 KUNDENSERVICE UND SUPPORT ..................37 CURE 400 EG-KONFORMITÄTSERKLÄRUNG ..................38 3D Systems, Inc. p/n 40-D257, Rev. A...

  • Seite 4: Cure 400 Einleitung

    Vielen Dank, dass Sie sich für das Cure 400 System entschieden haben. Bei dem Cure 400 handelt es sich um ein industrielles Nachbearbeitungssystem, das eine Trocknung und Aushärtung in großen Mengen und mit hoher Geschwindigkeit für Stapelverarbeitungsaufträge und großformatige Harzteile in bis zu einer Größe von 400 x 400 x 400 mm ermöglicht.

  • Seite 5: Cure 400 Sicherheit

    WARNING: WARNUNG: FALLS EINE DER FOLGENDEN SICHERHEITSFUNKTIONEN AUSFÄLLT, MÜSSEN SIE MÖGLICHERWEISE ALLEIN DURCH IHR VERHALTEN POTENZIELL GEFÄHRLICHE BETRIEBSBEDINGUNGEN VERHINDERN. WARNING: WIRD DIE MASCHINE AUF EINE ANDERE WEISE VERWENDET ALS VON 3D SYSTEMS IN DIESEM HANDBUCH ANGEGEBEN, KANN DIES DIE SCHUTZFUNKTIONEN DES GERÄTS BEEINTRÄCHTIGEN. •...

  • Seite 6: Cure 400 Sicherheitsschalter

    Stromzufuhr der Heizelemente ausgeschaltet werden. Sobald die Tür geschlossen ist, kann der Aushärtungsvorgang fortgesetzt werden. 2.2 Cure 400 Handhabung von Werkstoffen und Sicherheit Informationen zur Materialhandhabung und Sicherheit für SLA- und Figure 4-Drucker finden Sie im Benutzerhandbuch und/oder Materialhandbuch Ihres Druckers: Abbildung 4 3D Systems, Inc.

  • Seite 7: Cure 400 Umweltsicherheit

    Für einen bestmöglichen Systembetrieb und optimale Teilequalität muss die Temperatur am Standort des Cure 400 -Systems dauerhaft konstant sein. Der Umgebungstemperaturbereich des Cure 400 -Systems liegt zwischen 13 °C und 30 °C. Wir empfehlen eine HLK-Anlage, die die Luft mindestens sechsmal pro Stunde austauscht.

  • Seite 8: Cure 400 Erste Hilfe Und Schutzausrüstung

    2.6 Cure 400 Erste Hilfe und Schutzausrüstung In den folgenden Abschnitten sind allgemeine Erste-Hilfe-Maßnahmen und Empfehlungen für Schutzkleidung aufgeführt, um die Risiken einer Werkstoffexposition zu verringern. Wenn eine ärztliche Behandlung notwendig ist, legen Sie dem behandelnden Arzt das Sicherheitsdatenblatt (SDB) des betreffenden Werkstoffs vor. SDS-Dokumente finden Sie auf https://support.3dsystems.com/s/...

  • Seite 9: Cure 400 Sicherheitshinweis

    Alle Servicearbeiten an der Maschine und an anderen Komponenten, die das Außerkraftsetzen von Sicherheitsschaltern erfordern, dürfen ausschließlich von Servicepersonal von 3D Systems, autorisierten Vertretern oder von Personal, das von der 3D Systems geschult wurde, durchgeführt werden. 2.8 Cure 400 Übersicht der Warnetiketten Überall an der Maschine finden Sie eine Vielzahl von Warnhinweisen.
  • Seite 10 Person angehoben zu werden.. Heben Sie die Maschine mit mindestens vier Personen an. Erdung – Gibt die Position des Erdungskabels an (intern) Schutzerdung – Erdungskabel befinden sich hinter oder in der Nähe dieses Aufklebers. (intern) 3D Systems, Inc. p/n 40-D257, Rev. A...
  • Seite 11 Figure 1: Etiketten vorne und rechts Figure 2: Etiketten links 3D Systems, Inc. p/n 40-D257, Rev. A...
  • Seite 12 Figure 3: Etiketten auf der Rückseite 3D Systems, Inc. p/n 40-D257, Rev. A...

  • Seite 13: Cure 400 Übersicht

    CURE 400 ÜBERSICHT Bei dem Cure 400 handelt es sich um ein industrielles Nachbearbeitungssystem, das eine Trocknung und Aushärtung in großen Mengen und mit hoher Geschwindigkeit für Stapelverarbeitungsaufträge und großformatige Harzteile in bis zu einer Größe von 400 x 400 x 400 mm ermöglicht.

  • Seite 14: Cure 400 Komponenten

    3.1 Cure 400 Komponenten Vorderseite Extractor Duct (Abluftkanal) - Wird zur Rauchkontrolle an Ihre externe Belüftung angeschlossen. Wenn Sie kein Belüftungssystem haben, befindet sich alternativ ein Kohlefilter zur Rauchkontrolle hinter diesem Kanal. Viewing Window (Sichtfenster) - UV-geschütztes Fenster, durch das Sie Ihre aushärtenden Teile beobachten können...
  • Seite 15 Zurück Back Panel (Rückwand) - Nur für Wartungsarbeiten zugänglich Netzanschluss und E/A-Schalter (Ein/Aus) 3D Systems, Inc. p/n 40-D257, Rev. A...
  • Seite 16 E-Box Lock (E-Box-Schloss) - Verwenden Sie den mitgelieferten Schlüssel zum Öffnen der E-Box nur, wenn Sie in dieser Anleitung dazu aufgefordert werden. Carrying Handles (Tragegriffe) - Werden verwendet, wenn das Team die Maschine anhebt 3D Systems, Inc. p/n 40-D257, Rev. A...
  • Seite 17 Links Extractor Duct (Abluftrohr) - Saugt Luft aus der Aushärtungskammer ab. Kann an eine externe Belüftung angeschlossen werden. Carrying Handles (Tragegriffe) - Werden verwendet, wenn das Team die Maschine anhebt 3D Systems, Inc. p/n 40-D257, Rev. A...

  • Seite 18: Cure 400 Aushärtungskammer

    3.2 Cure 400 Aushärtungskammer LED Light Bar (LED-Lichtleiste) - Eine von sieben Lichtleisten in der Kammer, der UV-Strahlung aussendet, um Ihre Teile auszuhärten Glass turntable (Glassdrehtisch) - Dreht Ihre Teile, um neben den verspiegelten Oberflächen auch alle Seiten der Teile der UV-Strahlung auszusetzen.

  • Seite 19: Cure 400 Technische Daten Und Anforderungen

    CURE 400 TECHNISCHE DATEN UND ANFORDERUNGEN Platzbedarf der Maschine (Länge x Breite x Höhe) 92,1 x 113,7 x 161,9 cm Türen 90° geöffnet 92,1 x 78,1 x 161,9 cm Türen geschlossen Gesamtes Aushärtungsvolumen (Länge x Breite x Höhe) 400 x 400 x 400 mm Wellenlängenbereich der Lampe...

  • Seite 20: Cure 400 Betrieb

    CURE 400 BETRIEB Das Cure 400 -System ist eine schnelle, automatisierte Lösung für alle Ihre SLA/Figure 4-Aushärtungsanforderungen. In den folgenden Abschnitten wird beschrieben, wie die Maschine bedient wird, von der Einrichtung eines Aushärtungszyklus bis zur Entnahme der ausgehärteten Teile aus der Kammer.

  • Seite 21: Cure 400 Benutzeroberfläche

    5.2 Cure 400 Benutzeroberfläche Der Cure 400 besitzt einen Touchscreen mit Benutzeroberfläche, über den die Maschine bedient wird und die Druckereinstellungen vorgenommen werden. Beachten Sie die folgenden Hinweise für den Umgang mit dem Touchscreen. 1. Beim Touchscreen handelt es sich um einen kapazitiven berührungsempfindlichen Bildschirm, d. h. dass er immer dann eine Eingabe registriert, wenn er mit einem Gegenstand berührt wird, der eine elektrische Ladung aufweist (z.

  • Seite 22: Cure 400 Sollwertbildschirm

    Current Cycle (Aktueller Zyklus) - In diesem Abschnitt wird der aktuelle Zyklus der Maschine hervorgehoben. Wenn nichts hervorgehoben ist, befindet sich die Maschine im Leerlauf. 5.2.2 Cure 400 Sollwertbildschirm Wenn Sie keine Materialrezepturen verwenden und stattdessen die Zyklen manuell einstellen, können Sie die Einstellungen auf diesem Bildschirm anpassen.

  • Seite 23: Cure 400 Wartungsbildschirm

    Idle Hours (Leerlaufzeiten) - Zeigt an, für wie viele Stunden die Maschine seit dem letzten Aushärtungsauftrag im Leerlauf Total Hours (Gesamtstunden) - Zeigt die Gesamtbetriebsstunden der Maschine an Log in Password (Anmeldepasswort) - Nur für Servicepersonal von 3D Systems 5.2.4 Cure 400 Numerische Daten Wenn Sie numerische Werte in der GUI ändern, wird der Ziffernblock unten angezeigt.

  • Seite 24: Cure 400 Gedruckte Teile Härten

    Esc - Tippen Sie hier, um den Ziffernblock zu schließen. Enter (Eingeben) - Tippen Sie hier, um Ihre numerische Eingabe zu bestätigen. 5.3 Cure 400 Gedruckte Teile härten TRAGEN SIE BEIM UMGANG MIT (GRÜNEN) TEILEN HANDSCHUHE AUS 100 % NITRIL.

  • Seite 25: Cure 400 Materialrezepturen

    WARNING: DER UMGANG MIT HEIẞEN TEILEN KANN ZU VERBRENNUNGEN BEIM BEDIENER UND/ODER ZUR VERFORMUNG DER TEILE FÜHREN. ENTFERNEN SIE DIE TEILE NICHT, BEVOR DER ABKÜHLZYKLUS ABGESCHLOSSEN IST. 5.3.1 Cure 400 Materialrezepturen In den folgenden Abschnitten wird nach Materialgruppen aufgeschlüsselt, welche Materialrezeptur Sie für Ihr Material verwenden sollten.
  • Seite 26 • SLA Accura Extreme Gruppe 11 Gruppe 12 • Fig 4 Tough Clear • SLA Accura CastPro Gruppe 13 • SLA Accura ClearVue • SLA Accura ClearVue Free • SLA Accura Fidelity QuickCast 3D Systems, Inc. p/n 40-D257, Rev. A...

  • Seite 27: Cure 400 Platzierung Der Teile In Der Aushärtekammer

    5.3.4 Trocknen der Teile im Inneren Cure 400 CAUTION: Teile müssen vor dem Einlegen in den Cure 400. Legen Sie niemals Teile in den Cure 400 , deren Oberflächen mit IPA oder einem anderen brennbaren Lösungsmittel benetzt sind. Blasen Sie feuchte Oberflächen mit Druckluft ab, um die gesamte Flüssigkeit von den Oberflächen der Teile zu entfernen.

  • Seite 28: Cure 400 Werkstoffspritzer Reinigen

    5.4 Cure 400 Werkstoffspritzer reinigen Weitere Informationen finden Sie im Abschnitt Reinigung des Cure 400 5.5 Cure 400 Maschine ausschalten Es gibt nur eine Möglichkeit, die Stromversorgung der Maschine vollständig abzuschalten: Schalten Sie den Standby-Schalter an der Maschine um und ziehen Sie dann das Netzkabel aus der 15A-Verbindung. Dadurch wird das gesamte Gerät vollständig von der Stromversorgung getrennt.

  • Seite 29: Cure 400 Vorbeugende Wartung

    CURE 400 VORBEUGENDE WARTUNG Diese Checkliste soll Ihnen helfen, die regelmäßige Cure 400 Wartung des PostCure 1050 im Auge zu behalten. Dies ist KEIN offizielles Dokument, das Ihrem Händler vorgelegt werden müsste; es dient nur zu Ihrer Information. Füllen Sie ALLE Felder aus und drücken Sie Strg+P (bzw.
  • Seite 30 5. Verwenden Sie zum Reinigen der Außenverkleidung der Maschine ein fusselfreies, mit IPA oder Zitrusreiniger angefeuchtetes Tuch. CAUTION: Schütten oder sprühen Sie IPA oder Zitrusreiniger nicht auf Oberflächen. Sprühen Sie stattdessen die Flüssigkeit direkt auf Ihre Reinigungstücher und reinigen Sie dann die Oberflächen damit. 3D Systems, Inc. p/n 40-D257, Rev. A...

  • Seite 31: Cure 400 Funktion Der Led-Lichtleiste Überprüfen

    Kunststoffschaber mit feiner Kante (z. B. einen Kunststoffspachtel) verwenden, um das harte Material zu entfernen. Reinigen Sie anschließend mit einem mit Aceton angefeuchteten Tuch. 6.2 Cure 400 Funktion der LED-Lichtleiste überprüfen Für diese Aufgabe benötigen Sie einen kleinen, konvexen Spiegel mit magnetischer Rückseite, wie den unten abgebildeten.
  • Seite 32 4. Wenn Sie feststellen, dass bei einigen Lichtleisten Segmente nicht funktionieren, wenden Sie sich mit einem Foto an Ihren Händler und lassen Sie sich bestätigen, ob Sie die LED-Lichtleiste(n) austauschen müssen. Wenn Sie eine Lichtleiste ersetzen müssen, befolgen Sie die Anweisungen in Cure 400 LED-Leisten entfernen/ersetzen. 3D Systems, Inc.

  • Seite 33: Cure 400 Aktivkohlefilter Entfernen/Ersetzen

    6.3 Cure 400 Aktivkohlefilter entfernen/ersetzen Häufigkeit Jährlich 1. Wenn eine externe Belüftung an Ihre Maschine angeschlossen wurde, schalten Sie Ihr Belüftungssystem aus und trennen Sie die Rohrleitungen von der Maschine ab. 2. Entfernen Sie mit einem T20-Schraubendreher die Schrauben der Filterhalterung auf der linken Seite der Maschine.

  • Seite 34: Cure 400 Led-Leisten Entfernen/Ersetzen

    CURE 400 LED-LEISTEN ENTFERNEN/ERSETZEN Führen Sie dieses Verfahren in den folgenden Fällen durch: • Sie haben Cure 400 Funktion der LED-Lichtleiste überprüfen durchgeführt und habe festgestellt, dass eine Lichtleiste defekt ist. • Die Lichtleisten sind seit fünf Jahren in Gebrauch.
  • Seite 35 6. Schieben Sie die LED-Halterung in Position. 7. Befestigen Sie die Halterung mit den zuvor entfernten Schrauben und einem T10-Schraubendreher. Die inneren Schrauben müssen NICHT festgezogen werden, da sie Teil der Lichtleistenbaugruppe sind und bereits vom Hersteller festgezogen wurden. 3D Systems, Inc. p/n 40-D257, Rev. A...

  • Seite 36: Cure 400 Fehlersuche

    Bei der Bedienung des Cure 400 Diese Situationen einschließlich der Lösungen sind in der nachstehenden Tabelle beschrieben. Note: Sofern es für die Fehlerbehebung nicht erforderlich ist, dass der Cure 400 in Betrieb ist, fahren Sie ihn herunter und trennen Sie ihn von der Stromversorgung, bevor Sie die Maßnahmen zur Fehlerbehebung durchführen.
  • Seite 37 Ausgehärtetes Harz auf der Drehtisch 3. Wenn das Problem mit den Schritten 1 bis 2 nicht behoben werden kann, wenden Sie sich an den Kundenservice von 3D Systems. 4. Teile mit inneren Hohlräumen stellen eine Herausforderung dar, da die Innenflächen vom Licht abgeschattet werden.

  • Seite 38: Cure 400 Probleme Mit Der Firmware

    Kammer gelegt werden. Die Abkühlzeit kann je nach Bedarf länger oder kürzer eingestellt werden, um den Anwendungsanforderungen gerecht zu werden. 8.2 Cure 400 Probleme mit der Firmware Diese Seite beschreibt die Fehlerbehebung bei Firmware-Problemen mit dem Cure 400 , bei denen auf dem Touchscreen kein Fehler angezeigt wird. PROBLEMBESCHREIBUNG...
  • Seite 39 Sie den Standby-Schalter auf „On“(Ein). Dadurch werden alle Hintergrundaufgaben beendet, welche die Maschine verlangsamen können. 2. Wenn das Problem mit Schritt 1 nicht behoben werden kann, wenden Sie sich an den Kundenservice von 3D Systems. 3D Systems, Inc. p/n 40-D257, Rev. A...

  • Seite 40: Cure 400 Kundenservice Und Support

    Produktunterstützung Allgemein Wartungsarbeiten am Drucker dürfen ausschließlich von einem von 3D Systems zertifizierten Techniker durchgeführt werden, es sei denn, im Handbuch ist ausdrücklich ein anderes Vorgehen angegeben. Wenn Ihr System gewartet werden muss, wenden Sie sich bitte unter den folgenden Nummern an den technischen Kundendienst von 3D Systems: •...

  • Seite 41: Cure 400 Eg-Konformitätserklärung

    CURE 400 EG-KONFORMITÄTSERKLÄRUNG 3D Systems, Inc. p/n 40-D257, Rev. A...
