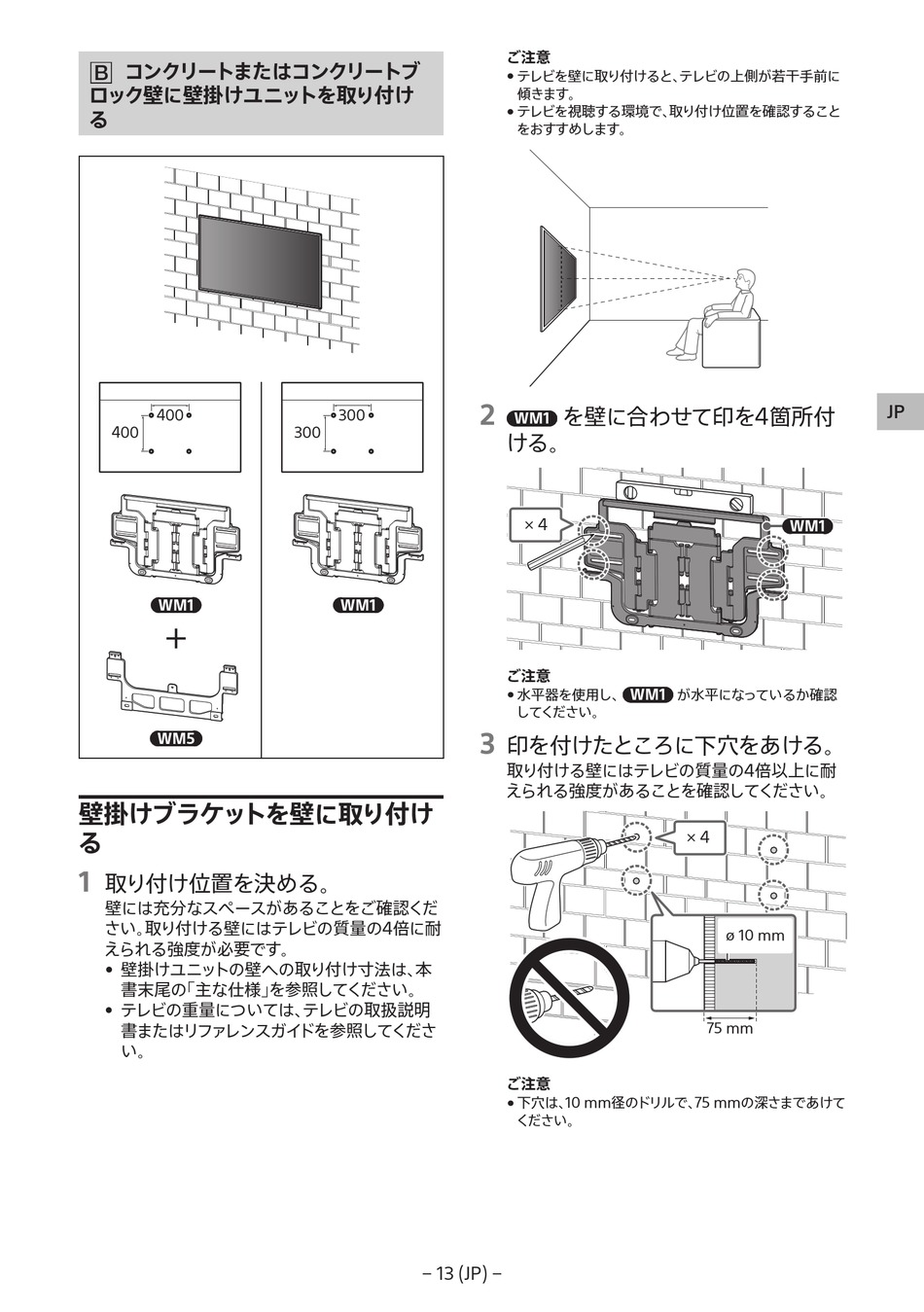

Sony SU-WL900 Installationsinformationen Seite 13

 コンクリートまたはコンクリートブ
ロック壁に壁掛けユニットを取り付け
る
400
400
WM1
WM5
壁掛けブラケットを壁に取り付け
る
1
取り付け位置を決める。
壁には充分なスペースがあることをご確認くだ
さい。 取り付ける壁にはテレビの質量の4倍に耐
えられる強度が必要です。
• 壁掛けユニッ トの壁への取り付け寸法は、 本
書末尾の 「主な仕様」 を参照してください。
• テレビの重量については、 テレビの取扱説明
書またはリファレンスガイ ドを参照してくださ
い。
300
300
WM1
− 13 (JP) −
ご注意
ˎ テレビを壁に取り付けると、 テレビの上側が若干手前に
傾きます。
ˎ テレビを視聴する環境で、 取り付け位置を確認すること
をおすすめします。
2
を壁に合わせて印を4箇所付
WM1
ける。
× 4
ご注意
ˎ 水平器を使用し、
WM1
してください。
3
印を付けたところに下穴をあける。
取り付ける壁にはテレビの質量の4倍以上に耐
えられる強度があることを確認してください。
ご注意
ˎ 下穴は、 10 mm径のドリルで、 75 mmの深さまであけて
ください。
WM1
が水平になっているか確認
× 4
ø 10 mm
75 mm
