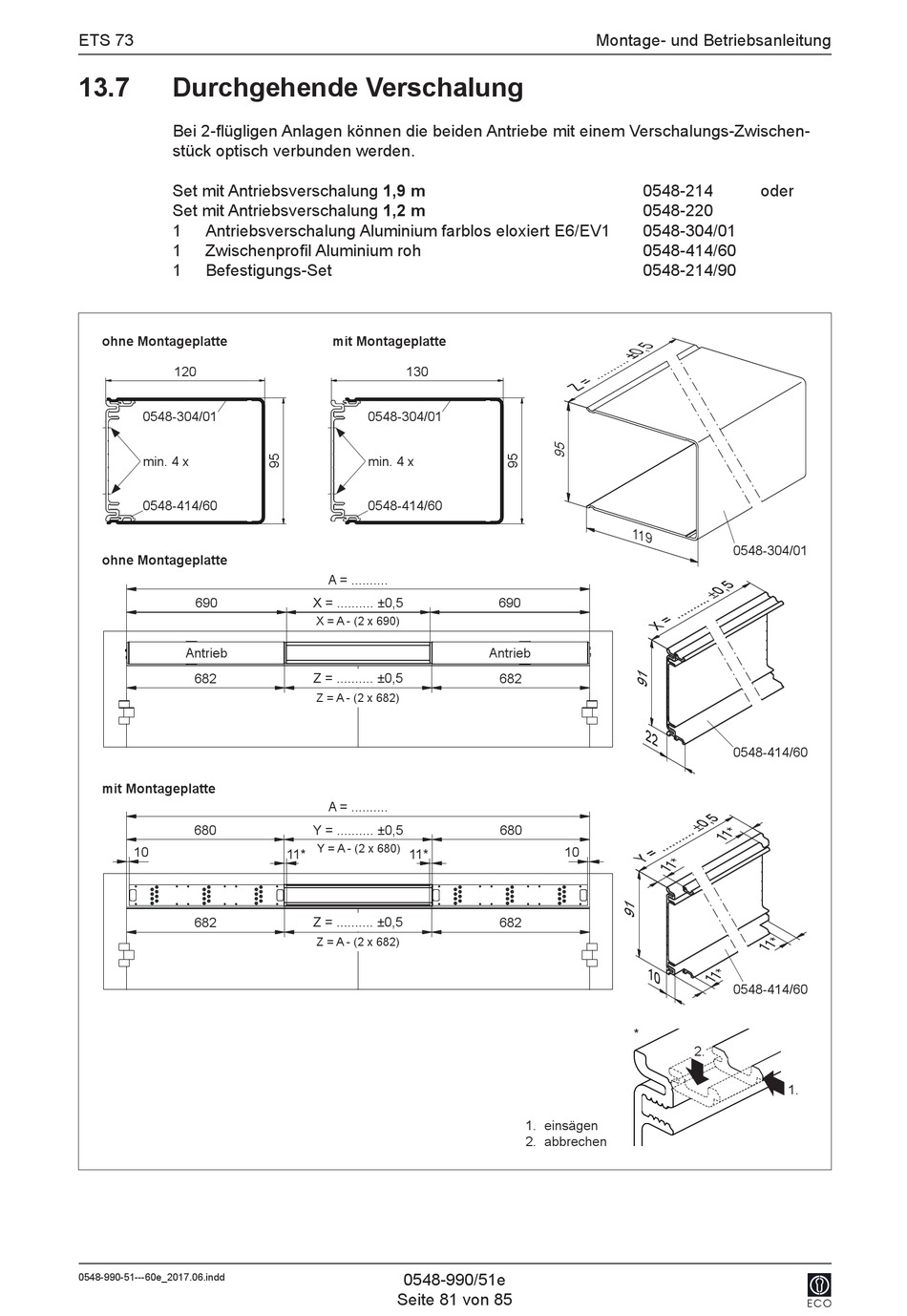

13.7 Durchgehende Verschalung
Bei 2-flügligen Anlagen können die beiden Antriebe mit einem Verschalungs-Zwischen-
stück optisch verbunden werden.
Set mit Antriebsverschalung 1,9 m
Set mit Antriebsverschalung 1,2 m
1 Antriebsverschalung Aluminium farblos eloxiert E6/EV1
1 Zwischenprofil Aluminium roh
1 Befestigungs-Set
ohne Montageplatte
120
0548-304/01
min. 4 x
0548-414/60
ohne Montageplatte
690
Antrieb
682
mit Montageplatte
680
10
682
0548-990-51---60e_2017.06.indd
mit Montageplatte
130
0548-304/01
min. 4 x
0548-414/60
A = ..........
X = .......... ±0,5
X = A - (2 x 690)
Z = .......... ±0,5
Z = A - (2 x 682)
A = ..........
Y = .......... ±0,5
Y = A - (2 x 680)
11* 11*
Z = .......... ±0,5
Z = A - (2 x 682)
0548-990/51e
Seite 81 von 85
Montage- und Betriebsanleitung
0548-214
0548-220
0548-304/01
0548-414/60
0548-214/90
1 1 9
690
Antrieb
682
2 2
680
10
682
1 0
*
1. einsägen
2. abbrechen
oder
0548-304/01
0548-414/60
0548-414/60
2.

1.
