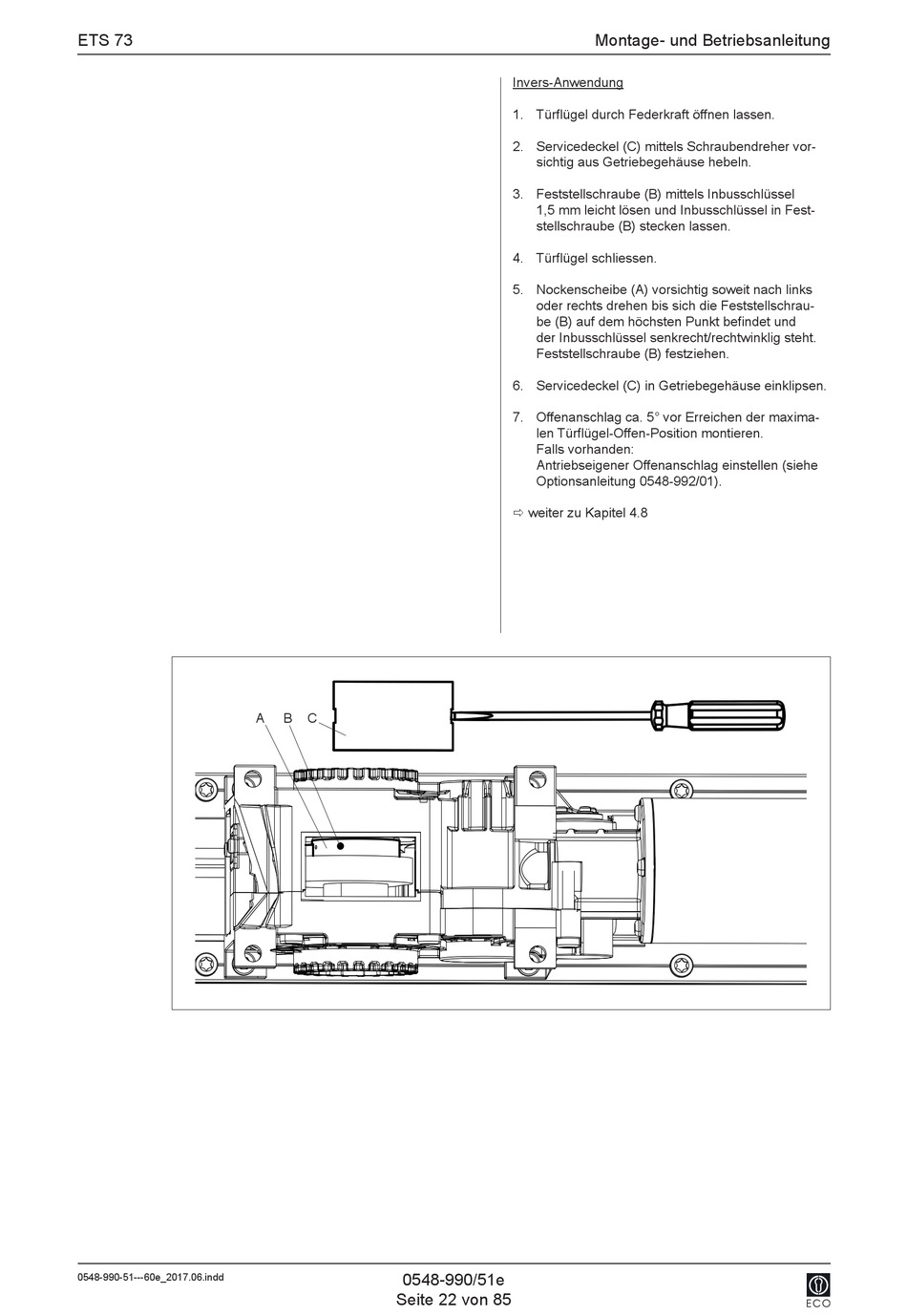

Eco ETS 73 Betriebsanleitung Seite 22

ETS 73
0548-990-51---60e_2017.06.indd
A B C
0548-990/51e
Seite 22 von 85
Montage- und Betriebsanleitung
Invers-Anwendung
1. Türflügel durch Federkraft öffnen lassen.
2. Servicedeckel (C) mittels Schraubendreher vor-
sichtig aus Getriebegehäuse hebeln.
3. Feststellschraube (B) mittels Inbusschlüssel
1,5 mm leicht lösen und Inbusschlüssel in Fest-
stellschraube (B) stecken lassen.
4. Türflügel schliessen.
5. Nockenscheibe (A) vorsichtig soweit nach links
oder rechts drehen bis sich die Feststellschrau-
be (B) auf dem höchsten Punkt befindet und
der Inbusschlüssel senkrecht/rechtwinklig steht.
Feststellschraube (B) festziehen.
6. Servicedeckel (C) in Getriebegehäuse einklipsen.
7. Offenanschlag ca. 5° vor Erreichen der maxima-
len Türflügel-Offen-Position montieren.
Falls vorhanden:
Antriebseigener Offenanschlag einstellen (siehe
Optionsanleitung 0548-992/01).
 weiter zu Kapitel 4.8
