ETS 73

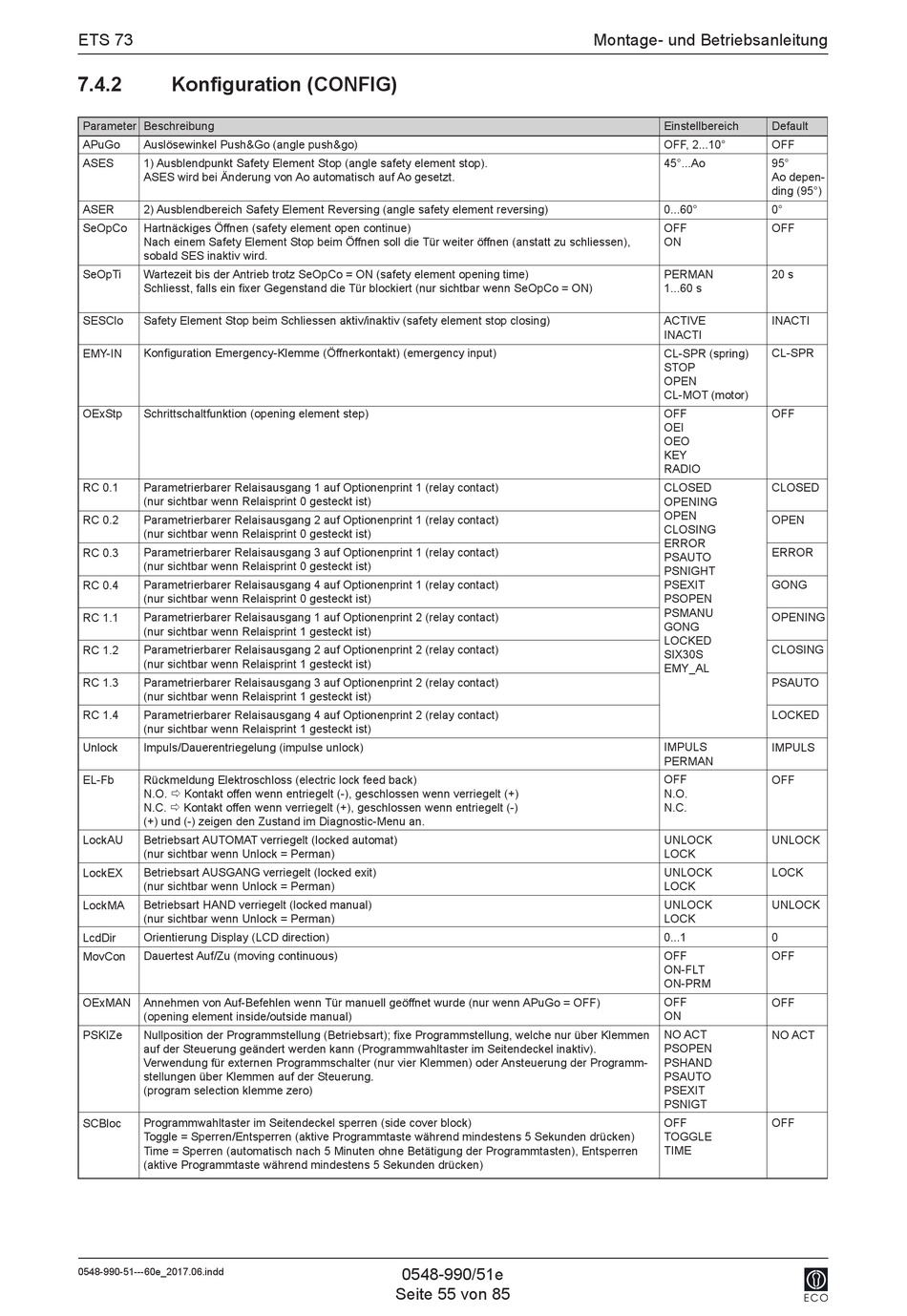

7.4.2 Konfiguration (CONFIG)
Parameter Beschreibung
APuGo Auslösewinkel Push&Go (angle push&go)
ASES 1) Ausblendpunkt Safety Element Stop (angle safety element stop).
ASES wird bei Änderung von Ao automatisch auf Ao gesetzt.
2) Ausblendbereich Safety Element Reversing (angle safety element reversing)
ASER
SeOpCo Hartnäckiges Öffnen (safety element open continue)
Nach einem Safety Element Stop beim Öffnen soll die Tür weiter öffnen (anstatt zu schliessen),
sobald SES inaktiv wird.
Wartezeit bis der Antrieb trotz SeOpCo = ON (safety element opening time)
SeOpTi
Schliesst, falls ein fixer Gegenstand die Tür blockiert (nur sichtbar wenn SeOpCo = ON)
SESClo Safety Element Stop beim Schliessen aktiv/inaktiv (safety element stop closing)
EMY-IN Konfiguration Emergency-Klemme (Öffnerkontakt) (emergency input)
Schrittschaltfunktion (opening element step)
OExStp
RC 0.1 Parametrierbarer Relaisausgang 1 auf Optionenprint 1 (relay contact)
(nur sichtbar wenn Relaisprint 0 gesteckt ist)
RC 0.2 Parametrierbarer Relaisausgang 2 auf Optionenprint 1 (relay contact)
(nur sichtbar wenn Relaisprint 0 gesteckt ist)
RC 0.3 Parametrierbarer Relaisausgang 3 auf Optionenprint 1 (relay contact)
(nur sichtbar wenn Relaisprint 0 gesteckt ist)
Parametrierbarer Relaisausgang 4 auf Optionenprint 1 (relay contact)
RC 0.4
(nur sichtbar wenn Relaisprint 0 gesteckt ist)
Parametrierbarer Relaisausgang 1 auf Optionenprint 2 (relay contact)
RC 1.1
(nur sichtbar wenn Relaisprint 1 gesteckt ist)
Parametrierbarer Relaisausgang 2 auf Optionenprint 2 (relay contact)
RC 1.2
(nur sichtbar wenn Relaisprint 1 gesteckt ist)
RC 1.3 Parametrierbarer Relaisausgang 3 auf Optionenprint 2 (relay contact)
(nur sichtbar wenn Relaisprint 1 gesteckt ist)
RC 1.4 Parametrierbarer Relaisausgang 4 auf Optionenprint 2 (relay contact)
(nur sichtbar wenn Relaisprint 1 gesteckt ist)
Unlock Impuls/Dauerentriegelung (impulse unlock)
EL-Fb Rückmeldung Elektroschloss (electric lock feed back)
N.O.  Kontakt offen wenn entriegelt (-), geschlossen wenn verriegelt (+)
N.C.  Kontakt offen wenn verriegelt (+), geschlossen wenn entriegelt (-)
(+) und (-) zeigen den Zustand im Diagnostic-Menu an.
LockAU Betriebsart AUTOMAT verriegelt (locked automat)
(nur sichtbar wenn Unlock = Perman)
LockEX Betriebsart AUSGANG verriegelt (locked exit)
(nur sichtbar wenn Unlock = Perman)
LockMA Betriebsart HAND verriegelt (locked manual)
(nur sichtbar wenn Unlock = Perman)
LcdDir Orientierung Display (LCD direction)
MovCon Dauertest Auf/Zu (moving continuous)
OExMAN Annehmen von Auf-Befehlen wenn Tür manuell geöffnet wurde (nur wenn APuGo = OFF)
(opening element inside/outside manual)
PSKIZe Nullposition der Programmstellung (Betriebsart); fixe Programmstellung, welche nur über Klemmen
auf der Steuerung geändert werden kann (Programmwahltaster im Seitendeckel inaktiv).
Verwendung für externen Programmschalter (nur vier Klemmen) oder Ansteuerung der Programm-
stellungen über Klemmen auf der Steuerung.
(program selection klemme zero)
SCBloc Programmwahltaster im Seitendeckel sperren (side cover block)
Toggle = Sperren/Entsperren (aktive Programmtaste während mindestens 5 Sekunden drücken)
Time = Sperren (automatisch nach 5 Minuten ohne Betätigung der Programmtasten), Entsperren
(aktive Programmtaste während mindestens 5 Sekunden drücken)
0548-990-51---60e_2017.06.indd
0548-990/51e
Seite 55 von 85
Montage- und Betriebsanleitung
Einstellbereich
OFF, 2...10°
45°...Ao
0...60°
OFF
ON
PERMAN
1...60 s
ACTIVE
INACTI
CL-SPR (spring)
STOP
OPEN
CL-MOT (motor)
OFF
OEI
OEO
KEY
RADIO
CLOSED
OPENING
OPEN
CLOSING
ERROR
PSAUTO
PSNIGHT
PSEXIT
PSOPEN
PSMANU
GONG
LOCKED
SIX30S
EMY_AL
IMPULS
PERMAN
OFF
N.O.
N.C.
UNLOCK
LOCK
UNLOCK
LOCK
UNLOCK
LOCK
0...1
OFF
ON-FLT
ON-PRM
OFF
ON
NO ACT
PSOPEN
PSHAND
PSAUTO
PSEXIT
PSNIGT
OFF
TOGGLE
TIME
Default
OFF
95°
Ao depen-
ding (95°)
0°
OFF
20 s
INACTI
CL-SPR
OFF
CLOSED
OPEN
ERROR
GONG
OPENING
CLOSING
PSAUTO
LOCKED
IMPULS
OFF
UNLOCK
LOCK
UNLOCK
0
OFF
OFF
NO ACT
OFF
