Inhaltszusammenfassung für Austroflamm Luca Cook

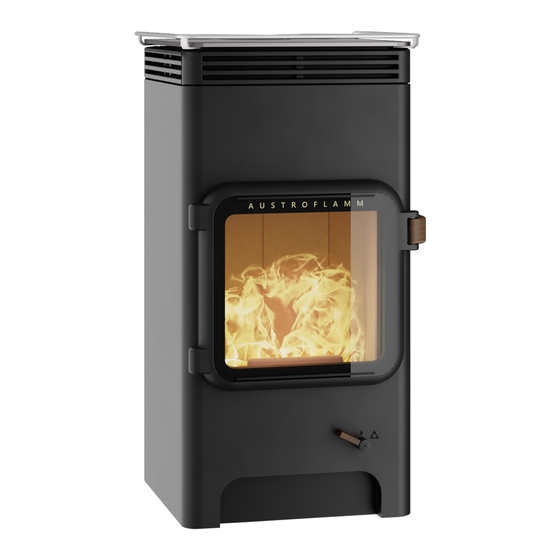

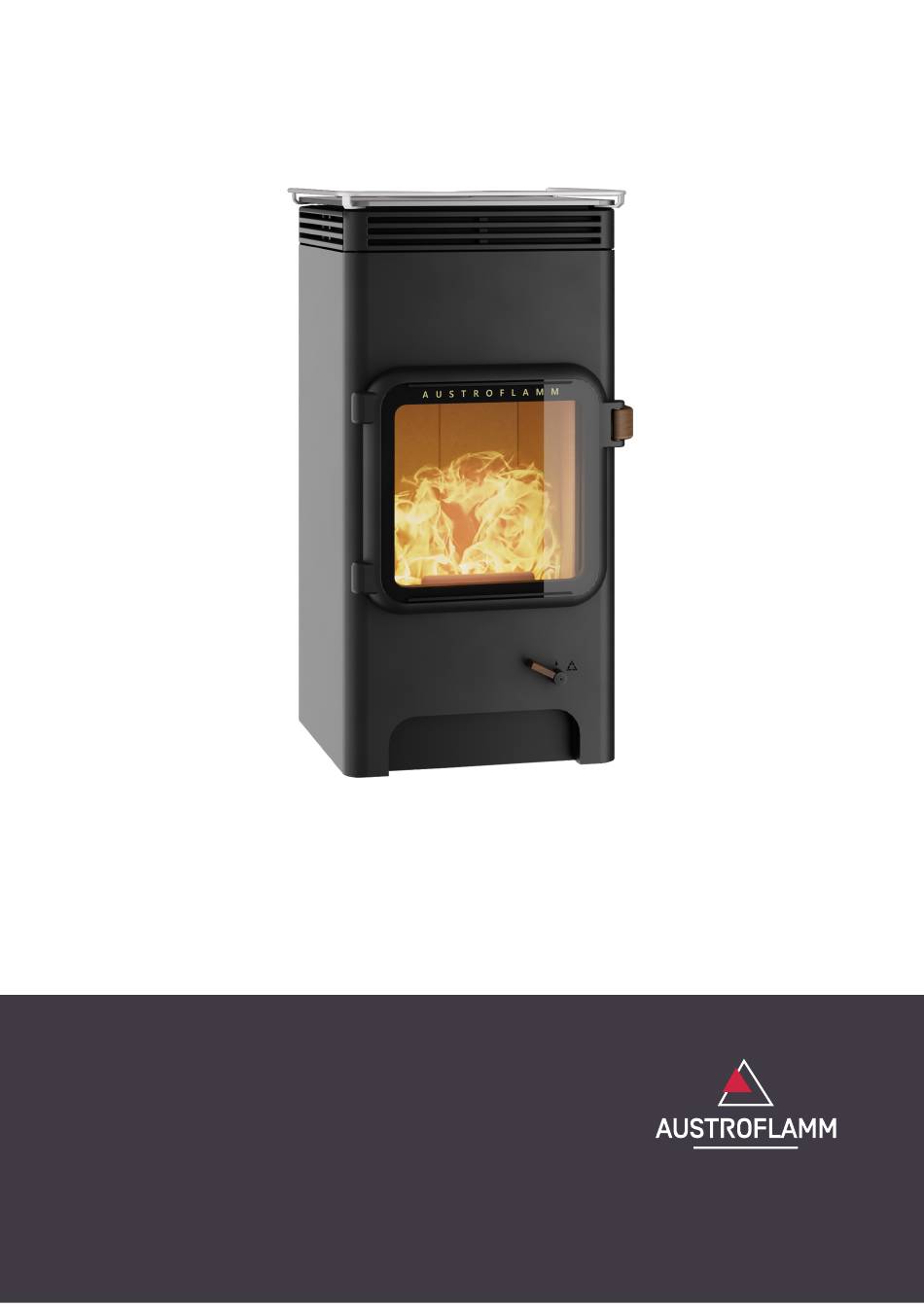

- Seite 1 Betriebsanleitung Luca Cook www.austroflamm.com...
- Seite 2 Druck-, Rechtschreib- und Satzfehler vorbehalten. Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden und stel- len keine Verpflichtung seitens der Austroflamm GmbH dar. Für eventuelle Fehler in diesem Dokument übernimmt die Austroflamm GmbH keine Haftung.
- Seite 3 Betriebsanleitung Luca Cook Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Informationen ..........................Copyright.............................. Information zum Dokument ....................... Link zur Produktregistrierung......................Zweck der Anleitung............................Aufbewahrung der Anleitung ......................Aufbau der Anleitung.......................... Verwendete Darstellungen ........................ Versionierung............................Abkürzungen............................Sicherheit ................................Bedeutung der Sicherheitshinweise ....................Allgemeine Sicherheitshinweise......................Besondere Gefahrenarten und persönliche Schutzausrüstung ............ 10 Produktübersicht ..............................
- Seite 4 Inhaltsverzeichnis Betriebsanleitung Luca Cook 9.1.1 Rauchrohranschluss umbauen......................27 9.1.2 Zuluftanschluss umbauen nach hinten....................29 9.1.3 Herdplatte AO + AH montieren......................29 9.1.4 Reling montieren ..........................30 9.1.5 Keramott montieren ..........................30 10 Einstellungen................................ 31 10.1 Tür einstellen............................31 10.2 Türverschluss einstellen ........................32 10.3...
- Seite 5 Druck-, Rechtschreib- und Satzfehler vorbehalten. Information zum Dokument Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden und stellen keine Verpflichtung seitens der Austroflamm GmbH har. Für eventuelle Fehler in diesem Doku- ment übernimmt die Austroflamm GmbH keine Haftung.
- Seite 6 1 | Allgemeine Informationen Betriebsanleitung Luca Cook Link zur Produktregistrierung Durch Scannen des QR-Codes bzw. über folgenden Link https://www.austroflamm.com/de/service/produktregistrie- rung gelangen Sie direkt zu der Produktregistrierung. Dort können Sie Ihr Produkt registrieren und das Blatt der Daten- verarbeitung und das Inbetriebnahmeprotokoll hochladen.
- Seite 7 Bitte lesen Sie diese Anleitung vor Inbetriebnahme. Aufbewahrung der Anleitung Bewahren Sie diese Anleitung für den Bedarfsfall auf. Ein aktuelle Version der Anleitung finden Sie on- line auf unsere Homepage www.austroflamm.com. Aufbau der Anleitung Das Inhaltsverzeichnis finden Sie auf Seite 3.
- Seite 8 2 | Zweck der Anleitung Betriebsanleitung Luca Cook Abkürzungen Abkürzung Bedeutung Heat Memory System KÖ Kaminöfen Kochplatte (durchgehend – Rauchrohranschluss hinten) Kochplatte (mit Ausschnitt – Rauchrohranschluss oben)
- Seite 9 • Lesen Sie vor der Inbetriebnahme des Kaminofens die gesamte Anleitung aufmerksam durch und beachten Sie die Hinweise und Warnungen. • Die Austroflamm GmbH übernimmt keine Haftung und Verantwortung für den Anschluss unserer Heizgeräte an gemeinsame Abgasleitungen/Schornsteine – Mehrfachbelegung. Wenden Sie sich für weitere Informationen an einen Schornsteinfeger und überprüfen Sie Ihre nationalen, regiona-...
- Seite 10 3 | Sicherheit Betriebsanleitung Luca Cook • Der Kaminofen ist nur mit geschlossenen Türen zu betreiben. • Die Tür sowie alle Einstelleinrichtungen des Kaminofens sind zu schließen, wenn der Kaminofen außer Betrieb ist. • Beachten Sie, dass sich Oberflächen des Kaminofens während des Betriebes stark erwärmen. Zur Bedienung des Kaminofens empfehlen wir die Benutzung des Schutzhandschuhs.
- Seite 11 Betriebsanleitung Luca Cook 4 | Produktübersicht Produktübersicht Bestimmungsgemäße Verwendung Das Einhalten der hier enthaltenen Vorschriften garantiert die Sicherheit für Personen und Gerät, einen wirtschaftlichen Betrieb und eine lange Lebensdauer. Der Kaminofen wurde auf Basis der Normen lt. technischen Daten konzipiert. Siehe Kapitel „Technische Daten“.
- Seite 12 1) Auf (+) und Zu (-) Primär- / Sekundärluftregler 2) Betriebsartenregler fürs Kochen/Heizen Abb. 3: Regler Energielabel -80% Austrof amm Luca Cook -60% -40% -20% ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE · ENERGI 2015/1186 Abb. 4: Luca Cook Energielabel...
- Seite 13 Betriebsanleitung Luca Cook 4 | Produktübersicht Platzierung der Typenschilder Hier zeigen wir, wo Sie das Typenschild finden. Ein Duplikat haben Sie mit dem Kaminofen erhalten. Das Duplikat befindet sich auf der Rückseite der Anleitung, die Ihrem Kaminofen beigelegt wurde. Das Typenschild befindet sich auf der Rückseite des Kami- nofen.
- Seite 14 Austroflamm GmbH Kontakt: Anschrift: Austroflamm-Platz 1 4631 Krenglbach Austria Angaben zum Gerät Modellkennung(en): Luca Cook Type 1 / Luca Cook Type 2 Gleichwertige Modelle: Prüfberichte: 0051 / CS24-0109584-01 Angewendete harmonisierte Normen: EN 16510-2-1:2022 Andere angewendete Normen/techn. Spezifikationen: Indirekte Heizfunktion: nein Direkte Wärmeleistung:...
- Seite 15 Betriebsanleitung Luca Cook 5 | Technische Daten Besondere Vorkehrungen bei Zusammenbau, Installation oder Wartung Ist in den einzelnen Kapiteln der Betriebsanleitung beschrieben. Brennstoff Bevorzugter Sonstige(r) Raumheizungs-Emissio- Raumheizungs-Emis- ηs Brennstoff geeignete(r) [x%]: nen bei Nennwärmeleis- sionen bei Mindestw- Brenn- tung (*) ärmeleistung...
- Seite 16 5 | Technische Daten Betriebsanleitung Luca Cook Eigenschaften beim ausschließlichen Betrieb mit dem bevorzugten Brennstoffen Angabe Symbol Wert Einheit Angabe Symbol Wert Einheit Wärmeleistung Thermischer Wirkungsgrad (Brennstoffwirkungsgrad) (auf Grundlage des NCV) Nennwärmeleis- Pnom 7,0 / 8,0 thermischer Wirkungs- 81 / 87 ηth,nom...
- Seite 17 Backfach Höhe [mm] Backfach Tiefe [mm] Warmhaltefach Breite [mm] Warmhaltefach Höhe [mm] Warmhaltefach Tiefe [mm] Maße a (mit Austroflamm Winkelrohr) [mm] 1454 Maße b (mit Austroflamm Winkelrohr) [mm] Maße c (mit Austroflamm Winkelrohr) [mm] Maße d (mit Austroflamm Winkelrohr) [mm] Rauchrohrabgang Durchmesser [mm] Außenluftanschluss Durchmesser [Ø...
- Seite 18 5 | Technische Daten Betriebsanleitung Luca Cook Daten für die Schornstein-/Kaminbemessung Abgaswerte für die Mehrfachbelegung des Schornsteins (nach DIN 18160-1) bzw. zur Bemessung des Schornsteines (nach DIN EN 13384-2). Daten für den Schornsteinfeger Abgasmassenstrom [g/s] 6,7 / 5,9 Abgastemperatur [°C] 292 / 214 Mindestförderdruck bei Nennwärmeleistung [Pa]...
- Seite 19 Betriebsanleitung Luca Cook 6 | Transport, Handhabung und Lagerung Transport, Handhabung und Lagerung Transport Jeder Austroflamm Kaminofen ist umweltfreundlich und ge- schützt verpackt. Die Verpackung besteht aus: • Palette, • Verschlag und • Schutzfolie. 1) Die Verpackung besteht aus unbehandeltem heimi- schem Holz bzw.
- Seite 20 6 | Transport, Handhabung und Lagerung Betriebsanleitung Luca Cook Transportsicherungen HINWEIS Die Transportsicherungsschrauben müssen unbedingt vor dem Aufstellen des Gerätes entfernt wer- den! Für den Transport werden die Kaminöfen zusätzlich auf der Palette mit Transportsicherungen befestigt. Diese müssen vor Montage entfernt werden.
- Seite 21 Wenn Ihr Fußboden aus einem brennbaren Material ausgeführt ist, muss als Schutz, ein nicht brennba- res Material im vorderen Bereich des Gerätes verwendet werden. Für nähere Informationen wenden Sie sich an einen Austroflamm-Händler. HINWEIS Eine Bodenschutzplatte muss verwendet werden, wenn Ihr Boden aus einem brennbaren Material ausgeführt ist.
- Seite 22 Während des Betriebes muss für ausreichende Verbrennungsluftzufuhr gesorgt werden. Bei einer mo- dernen sehr dichten Gebäudehülle kann es vorkommen, dass die Verbrennungsluftversorgung, bei raumluftabhängigem Betrieb nicht gewährleistet ist, bzw. das Zugverhalten beeinträchtigt wird. In die- sem Fall ist für eine ausreichende Verbrennungsluftzufuhr zu sorgen. Ihr Austroflamm-Fachhändler berät Sie gerne. TIPP Stellen Sie sicher, dass Verbrennungsluftöffnungen nicht verschlossen sind!
- Seite 23 Betriebsanleitung Luca Cook 8 | Brennstoffmaterial/-menge Brennstoffmaterial/-menge Brennmaterial Holz Viele unserer heimischen Holzsorten können - nach entsprechender Trocknung - in Feuerstätten CO2- neutral verbrannt werden. Holz zeichnet sich aus, weil es nachwächst, nachhaltig bewirtschaftet wer- den kann, keine oder nur geringe zusätzliche Fremdenergie in den Brennstoff investiert werden muss - und kurze Wege vom Erzeuger zum Verbraucher sorgen für eine optimale Klimabilanz.
- Seite 24 8 | Brennstoffmaterial/-menge Betriebsanleitung Luca Cook Bitte beachten Sie jederzeit - auch beim Nachlegen - die maximal vorgegebene Auflagemenge laut Angaben in dieser Anleitung!!! Ihre Feuerstelle bringt sonst nicht die gewünschte Effizienz - vor allem aber können erhebliche Schäden an ihrem Gerät, an Dichtungen und Material und an der Rauchgas- führung entstehen.
- Seite 25 Maximal aufzugebende Brennstoffmenge:1,7 kg Holz. HINWEIS Überhitzung Eine zu große Brennstoffmengen kann zu Überhitzung und Beschädigung an Ihrem Austroflamm- Ka- minofen führen HINWEIS Um Schäden zu vermeiden, dürfen Sie Ihren Kaminofen NIE mit einer größeren, als der in dieser Be-...
- Seite 26 9 | Montage Betriebsanleitung Luca Cook Montage Die Montage darf ausschließlich vom autorisierten Fachbetrieb durchgeführt werden. Überprüfen Sie vor der Montage des Kaminofen die Funktion aller beweglichen Teile. Grundsätzlich sind alle Mängel vor der Montage zu melden. In den folgenden Kapiteln informieren wir Sie über, •...
- Seite 27 Betriebsanleitung Luca Cook 9 | Montage Durchführung 9.1.1 Rauchrohranschluss umbauen 1) Kochplatte (AO) abnehmen. Abb. 9: Kochplatte AO abnehmen 2) Den perforierten Ausschnitt an der Rückwand und am Strahlenschutz mit einem Seitenschneider entfernen. Abb. 10: Perforierten Ausschnitt entfernen...
- Seite 28 9 | Montage Betriebsanleitung Luca Cook 3) Die Schrauben lösen und den kompletten Rauchrohr- stutzen um 90°drehen. Abb. 11: Rauchrohrstutzen drehen 4) Kochplatte (AH) anbringen. Abb. 12: Kochplatte AH anheben...
- Seite 29 Betriebsanleitung Luca Cook 9 | Montage 9.1.2 Zuluftanschluss umbauen nach hinten 1) Den perforierten Ausschnitt an der Rückwand mit ei- nem Seitenschneider entfernen. Abb. 13: Perforierten Ausschnitt entfernen 2) Ein 90° Rohr oder einen Schlauch mit einer Klemme, von unten, am Zuluftanschluss befestigen.
- Seite 30 9 | Montage Betriebsanleitung Luca Cook 9.1.4 Reling montieren ü Die Montage des Relings erfolgt für beide Herdplatten (AO + AH) auf die gleiche Art und Weise. ü Falls die hintere Seitenverkleidung montiert ist, muss diese zuerst demontiert werden. Gehen Sie dabei wie im Kapitel Seitenverkleidung demontieren beschrieben vor.
- Seite 31 Betriebsanleitung Luca Cook 10 | Einstellungen Einstellungen 10.1 Tür einstellen 1) Um die Tür einzustellen, muss nur die linke Seitenver- kleidung demontiert werden. Gehen Sie dabei wie im Kapitel Seitenverkleidung demontieren [}auf Seite 47] beschrieben vor. 2) An den Schrauben kann die Tür eingestellt werden.
- Seite 32 10 | Einstellungen Betriebsanleitung Luca Cook 10.2 Türverschluss einstellen 1) Um den Türverschluss einzustellen, muss die rechte Seitenverkleidung demontiert werden. Gehen Sie da- bei wie im Kapitel Seitenverkleidung demontieren auf Seite 47] beschrieben vor. 2) Tür öffnen. 3) Türverschluss kann mit den Schrauben (1) rauf, runter, vor und zurück eingestellt werden.
- Seite 33 Betriebsanleitung Luca Cook 10 | Einstellungen 10.3 Türschließkraft einstellen 1) Um die Tür einzustellen, muss nur die linke Seitenver- kleidung demontiert werden. Gehen Sie dabei wie im Kapitel Seitenverkleidung demontieren [}auf Seite 47] beschrieben vor. 2) An der markierten Schraube kann die Türschließkraft eingestellt werden.
- Seite 34 11 | Inbetriebnahme Betriebsanleitung Luca Cook Inbetriebnahme 11.1 Erste Inbetriebnahme HINWEIS Bei der Erstinbetriebnahme und in den folgenden 2-3 Anbrandzyklen sollen nur ca. 2/3 der maxima- len Brennstoffmenge verwendet werden. HINWEIS Um Schäden zu vermeiden, dürfen Sie Ihren Kaminofen NIE mit einer größeren, als in dieser Betriebs- anleitung angegebenen, Brennstoffmenge betreiben! Während der ersten 3-4 Abbrandzyklen - bei Nennwärmeleistung - kann es zu Geruchsentwicklung...
- Seite 35 Betriebsanleitung Luca Cook 12 | Bedienung Bedienung 12.1 Vor dem Anheizen Der Kaminofen kann nur ordnungsgemäß funktionieren, wenn dem Aufstellraum (dem Gerät) ausrei- chend Verbrennungsluft zuströmt, insbesondere beim gleichzeitigen Betrieb mehrerer Feuerstätten. Sorgen Sie bereits vor dem Anheizen für ausreichende Luftzufuhr. Die Verbrennungsluftklappe am Ka- minofen öffnen und über den gesamten Abbrandzeitraum offen halten.
- Seite 36 12 | Bedienung Betriebsanleitung Luca Cook 7) Schließen Sie die Tür. ð Am besten erste Holzauflage ohne Änderung der Luftschieberstellung abbrennen lassen. ð Wenn nur noch Grundglut vorhanden ist (keine Flammen mehr), können Sie, eine weitere Auflage Scheitholz nachlegen. 8) Beim Nachlegen gehen Sie wie beim Anheizen vor: ð...
- Seite 37 12 | Bedienung 12.4 Kochplatte Der Luca Cook ist auf der Seite mit einem Betriebsartenregler ausgerüstet. Je nach Bedarf können Sie auf „heizen“ oder „kochen“ stellen. Die Stellung „heizen“ hält die Wärme länger im Ofen, bei der Stel- lung „kochen“ wird die Kochplatte möglichst schnell und stark erhitzt.
- Seite 38 13 | Instandhaltung Betriebsanleitung Luca Cook Instandhaltung Lassen Sie die Instandhaltung von einem Austroflamm-Fachhändler oder einem Austroflamm-Service- techniker durchführen.
- Seite 39 Betriebsanleitung Luca Cook 14 | Reinigung Reinigung 14.1 Kaminofen, Rauchgaswege, Rauchrohr reinigen Der Kaminofen, die Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z.B. • nach der Reinigung des Schornsteines • auf Ablagerungen untersucht und • ggf. gereinigt werden.
- Seite 40 Rußpartikel einbrennen. Umso wichtiger ist eine regelmä- ßige Pflege. • Wir empfehlen das Glas mit unserem Austroflamm Glasreiniger oder handelsüblichem Fenster- glasreiniger zu reinigen. • Glas mit Glasreiniger einsprühen und leicht einwirken lassen.
- Seite 41 14 | Reinigung 14.6 Kochplatte reinigen Das Modell Luca Cook ist mit einer Kochplatte (Deckelplatte) aus Spezialstahl ausgerüstet, die auch mit einer speziellen Herdplattenfarbe lackiert ist. Sie können die Herdplatte mit handelsüblichen Kü- chenreinigern putzen. Bei Bedarf gibt es den Herdplattenlack aber auch in der Spraydose. Damit kön-...
- Seite 42 15 | Hilfe Betriebsanleitung Luca Cook Hilfe Problem Grund Lösung Die Glasscheibe verrußt Kaminzug unzureichend von Zeit zu Zeit (je nach Gebrauch) muss die Glasscheibe mit Glasreini- ger gereinigt werden Klärung mit Schornsteinfeger (ev. Schornstein verlängern/Zugmes- sung) falsche Bedienung des Luftreglers Unbedingt gemäß...
- Seite 43 Betriebsanleitung Luca Cook 15 | Hilfe Problem Grund Lösung Betriebstemperatur nicht erreicht Kaminofen auf die Betriebstempera- tur bringen Verrußen der Scheibe nach 8-10 Stunden Feuern ist normal Schornsteinzug zu gering Schornsteinfeger kontaktieren 15.1 Feuerraumauskleidung Die Ausmauerung Ihres Kaminofens besteht aus Keramott, einem hochwertigen Material mit besonde- ren verbrennungstechnischen Eigenschaften und ansprechender Optik.
- Seite 44 16 | Zubehör Betriebsanleitung Luca Cook Zubehör Lassen Sie defekte Teile (Zubehör, Ersatzteile) von Ihrem Kaminofenfachhändler austauschen. Damit ist gewährleistet, dass Ihr Kaminofen sicher und funktionstüchtig ist und bleibt. Pos. Nr. Anzahl Artikel Artikel-Nr. Luca Cook 085001 Winkelrohr 130 - Set...
- Seite 45 Betriebsanleitung Luca Cook 17 | Ersatzteile Ersatzteile Gerne können Ersatzteile über unsere Händler bestellt werden. Für die Bestellung von Ersatzteilen ist es notwendig, ein Bild des Typenschilds oder die Daten vom Ty- penschild Ihres Kaminofens bereitzustellen. Dies gewährleistet passende Ersatzteile für Ihren spezifi-...
- Seite 46 18 | Demontage Betriebsanleitung Luca Cook Demontage Für eine fachgerechte Demontage bzw. Zerlegung des Kaminofens wenden Sie sich an Ihren Austro- flamm-Fachhändler. 18.1 Rückwand demontieren 1) Kochplatte anheben. Abb. 30: Kochplatte anheben 2) Die vier Schrauben an der Rückwand lockern. Die Schrauben müssen nicht ganz rausgedreht werden.
- Seite 47 Betriebsanleitung Luca Cook 18 | Demontage 3) Rückwand etwas nach oben heben und aushängen. Abb. 32: Rückwand anheben und aushän- 18.2 Seitenverkleidung demontieren 1) Linke und rechte Seitenverkleidung nur ca. 5mm an- heben und entfernen. Abb. 33: Seitenverkleidung entfernen...
- Seite 48 19 | Entsorgung Betriebsanleitung Luca Cook Entsorgung HINWEIS Um den Kaminofen ordnungsgemäß zu entsorgen, nehmen Sie Kontakt mit dem lokalen (ggfs. städti- schen) Entsorgungsunternehmen auf. HINWEIS Wir empfehlen, die feuerberührten Komponenten des Kaminofens wie Glas, Brennkammer, Roste, Feuerraumauskleidung (Keramott), Keramik, Sensoren, Umlenkplatten herauszunehmen und im Haus- müll zu entsorgen.
- Seite 49 Betriebsanleitung Luca Cook 19 | Entsorgung Griffe und Deko-Elemente aus Metall Falls vorhanden, Griffe und Deko-Elemente aus Metall ab- bzw. ausbauen und als Metallschrott entsor- gen. Lokale Entsorgungsmöglichkeiten müssen beachtet werden.
- Seite 50 Der räumliche Geltungsbereich unserer Garantie erstreckt sich auf Österreich und Deutschland. Für alle übrigen Länder gelten gesonderte Bedingungen des Importeurs im jeweiligen Land. Kein Garantiefall tritt ein, wenn sich Ihr Austroflamm Kaminofen nicht im räumlichen Geltungsbe- reich der Garantie befindet, woran auch eine Beförderung oder Versendung durch Austroflamm nichts ändert.“...
- Seite 51 Sind Sie mit der entsprechenden Verarbeitung ihrer personenbezogenen Daten zu den nachfolgen- den Nutzungszwecken einverstanden, so kreuzen Sie dies bitte an. o Hiermit stimme ich zu, dass mir die Austroflamm GmbH sowie die AUSTROFLAMM Service GmbH & Co KG per E-Mail/ SMS/ Telefon Service-Reminder und Angebote zu weiteren Produkten der Austro- flamm GmbH zu Werbezwecken übersenden darf.
- Seite 52 [ ] Handschuh [ ] Bedienungsanleitung übergeben Der Endkunde bestätigt, dass er den Kaminofen voll funktionstüchtig und mängelfrei übergeben wird. Inbetriebnahmeprotokoll zusammen mit dem Blatt Datenverarbeitung an service@austroflamm.com senden oder online über die Produktregistrierung hochladen. Produktregistrierung ist unter folgenden Link abrufbar https:// www.austroflamm.com/de/service/produktregistrierung.
- Seite 53 Betriebsanleitung Luca Cook 23 | Serviceprotokoll Serviceprotokoll Datum Techniker Anmerkungen Durchgeführte Arbeiten, verbaute Ersatzteile...
- Seite 54 23 | Serviceprotokoll Betriebsanleitung Luca Cook Datum Techniker Anmerkungen Durchgeführte Arbeiten, verbaute Ersatzteile...
