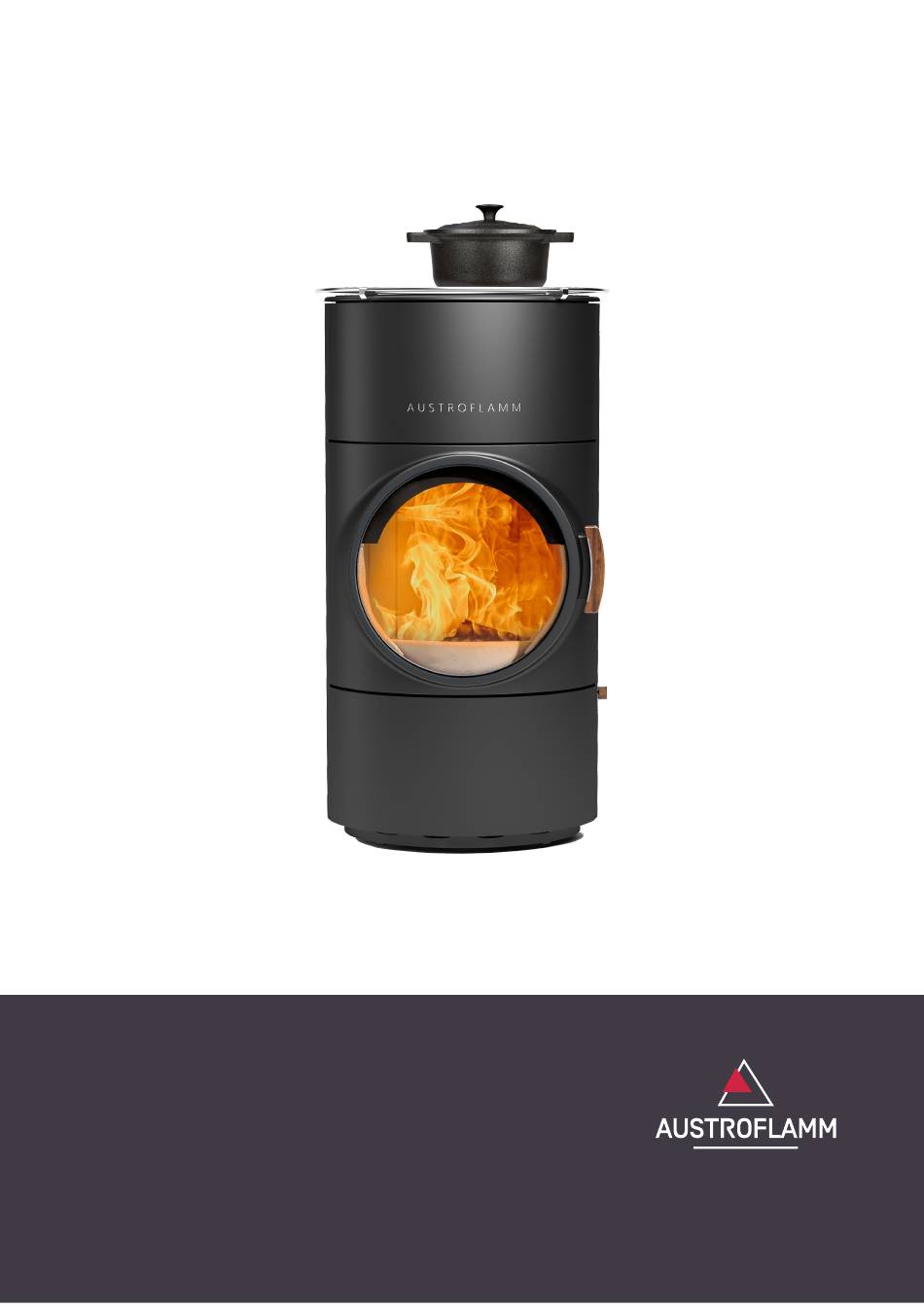

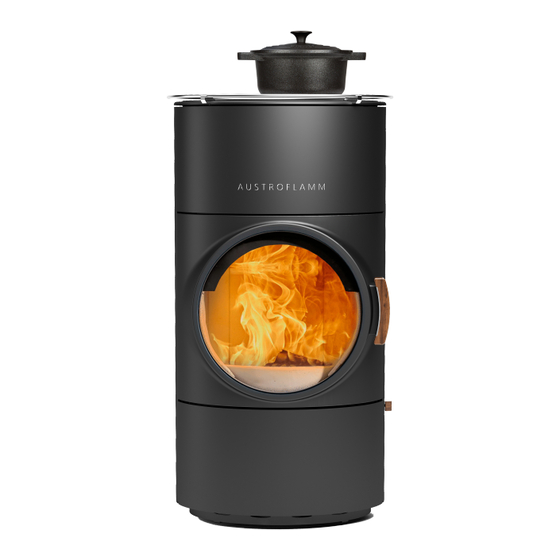

Betriebsanleitung Clou Compact Cook www.austroflamm.com...
Seite 2
Tel: +43 (0) 7249 / 46 443 www.austroflamm.com info@austroflamm.com Redaktion: Olivera Stojanovic Abbildungen: Konstruktion Text: Technische Abteilung (Austroflamm) Copyright Alle Rechte vorbehalten. Der Inhalt dieser Anleitung darf nur mit Genehmigung des Herausgebers ver- vielfältigt oder verbreitet werden! Druck-, Rechtschreib- und Satzfehler vorbehalten.
Betriebsanleitung Clou Compact Cook 1 | Allgemeine Informationen Allgemeine Informationen Sie haben sich für einen Austroflamm Kaminofen entschieden. Herzlichen Glückwunsch zu Ihrer Wahl und vielen Dank für Ihr Vertrauen. Richtige Handhabung und Pflege sind für einen störungsfreien Betrieb und eine lange Lebensdauer unerlässlich.
1 | Allgemeine Informationen Betriebsanleitung Clou Compact Cook Link zur Produktregistrierung Durch Scannen des QR-Codes bzw. über folgenden Link https://www.austroflamm.com/de/service/produktregistrie- rung gelangen Sie direkt zu der Produktregistrierung. Dort können Sie Ihr Produkt registrieren und das Blatt der Daten- verarbeitung und das Inbetriebnahmeprotokoll hochladen.
Betriebsanleitung Clou Compact Cook 2 | Zweck der Anleitung Zweck der Anleitung Diese Anleitung ist Bestandteil des Kaminofen und soll dazu beitragen, dass der Kaminofen sicher ein- gebaut und gewartet wird. TIPP Bitte lesen Sie diese Anleitung vor Inbetriebnahme. Aufbewahrung der Anleitung Bewahren Sie diese Anleitung für den Bedarfsfall auf.
• Lesen Sie vor der Inbetriebnahme des Kaminofens die gesamte Anleitung aufmerksam durch und beachten Sie die Hinweise und Warnungen. • Die Austroflamm GmbH übernimmt keine Haftung und Verantwortung für den Anschluss unserer Heizgeräte an gemeinsame Abgasleitungen/Schornsteine – Mehrfachbelegung. Wenden Sie sich für weitere Informationen an einen Schornsteinfeger und überprüfen Sie Ihre nationalen, regiona-...
3 | Sicherheit Betriebsanleitung Clou Compact Cook • Der Kaminofen ist nur mit geschlossenen Türen zu betreiben. • Die Tür sowie alle Einstelleinrichtungen des Kaminofens sind zu schließen, wenn der Kaminofen außer Betrieb ist. • Beachten Sie, dass sich Oberflächen des Kaminofens während des Betriebes stark erwärmen. Zur Bedienung des Kaminofens empfehlen wir die Benutzung des Schutzhandschuhs.
4 | Produktübersicht Produktübersicht Bestimmungsgemäße Verwendung Der in dieser Anleitung beschriebene, Austroflamm Kaminofen ist mit selbstschließender und verrie- gelnder Tür der Bauart A1 nach der EN Prüfung EN 13240 gefertigt und geprüft. HINWEIS Der Betrieb ist nur mit geschlossener/verriegelter Tür zulässig.
Betriebsanleitung Clou Compact Cook 4 | Produktübersicht Platzierung der Typenschilder Hier zeigen wir, wo Sie das Typenschild finden. Ein Duplikat haben Sie mit dem Kaminofen erhalten. Das Duplikat befindet sich auf der Rückseite der Anleitung, die Ihrem Kaminofen beigelegt wurde.
5 | Technische Daten Betriebsanleitung Clou Compact Cook Technische Daten Als Kaminofen der Bauart 1 ist ein Anschluss an einen, bereits mit anderen Kaminöfen und Herden für feste Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705 – Teil 3, dem nicht widerspricht.
Seite 15
Betriebsanleitung Clou Compact Cook 5 | Technische Daten Besondere Vorkehrungen bei Zusammenbau, Installation oder Wartung Ist in den einzelnen Kapitel der Betriebsanleitung beschrieben. Brennstoff Bevorzugter Sonstige(r) Raumheizungs-Emissio- Raumheizungs-Emis- ηs Brennstoff geeignete(r) [x%]: nen bei Nennwärme- sionen bei Mindestw- Brenn- leistung (*) ärmeleistung...
Seite 16
5 | Technische Daten Betriebsanleitung Clou Compact Cook Eigenschaften beim ausschließlichen Betrieb mit dem bevorzugten Brennstoffen Angabe Symbol Wert Einheit Angabe Symbol Wert Einheit Wärmeleistung Thermischer Wirkungsgrad (Brennstoffwirkungsgrad) (auf Grundlage des NCV) Nennwärmeleis- Pnom thermischer Wirkungs- 78,2 ηth,nom tung grad (Brennstoffwirkungs- grad) bei Nennwärmeleis-...
6 | Transport, Handhabung und Lagerung Betriebsanleitung Clou Compact Cook Transport, Handhabung und Lagerung Transport Überprüfen Sie die angelieferte Ware umgehend auf Voll- ständigkeit und Transportschäden. Überprüfen Sie vor der Montage des Kaminofens die Funk- tion aller beweglichen Teile. Grundsätzlich sind alle Mängel vor der Montage des Kaminofens zu melden.
Betriebsanleitung Clou Compact Cook 6 | Transport, Handhabung und Lagerung Lagerung Der Kaminofen muss in einem trockenen Raum/Lager gelagert werden. Vor Schmutz, Hitze und Nässe schützen. Folgende Abbildungen sind auf dem Verschlag angebracht und müssen beachtet werden: • Zerbrechlich – immer aufrecht aufstellen – vor Nässe schützen und trocken lagern.
Während des Betriebes muss für ausreichende Verbrennungsluftzufuhr gesorgt werden. Bei einer mo- dernen sehr dichten Gebäudehülle kann es vorkommen, dass die Verbrennungsluftversorgung, bei raumluftabhängigem Betrieb nicht gewährleistet ist, bzw. das Zugverhalten beeinträchtigt wird. In die- sem Fall ist für eine ausreichende Verbrennungsluftzufuhr zu sorgen. Ihr Austroflamm-Fachhändler berät Sie gerne. TIPP Stellen Sie sicher, dass Verbrennungsluftöffnungen nicht verschlossen sind!
Betriebsanleitung Clou Compact Cook 7 | Anforderungen an den Aufstellort Aufstellraum Beachten Sie, dass der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweisen, oder mit ei- nem derartigen Raum direkt verbunden sein muss. Bei raumluftabhängigem Betrieb dürfen andere Feuerstätten und Dunstabzugshauben nicht im Raumluftverbund mit diesem Kaminofen betrieben...
8 | Brennstoffmaterial/-menge Betriebsanleitung Clou Compact Cook Brennstoffmaterial/-menge Brennmaterial Holz Viele unserer heimischen Holzsorten können - nach entsprechender Trocknung - in Feuerstätten CO2- neutral verbrannt werden. Holz zeichnet sich aus, weil es nachwächst, nachhaltig bewirtschaftet wer- den kann, keine oder nur geringe zusätzliche Fremdenergie in den Brennstoff investiert werden muss - und kurze Wege vom Erzeuger zum Verbraucher sorgen für eine optimale Klimabilanz.
Seite 23
Betriebsanleitung Clou Compact Cook 8 | Brennstoffmaterial/-menge Bitte beachten Sie jederzeit - auch beim Nachlegen - die maximal vorgegebene Auflagemenge laut Angaben in dieser Anleitung!!! Ihre Feuerstelle bringt sonst nicht die gewünschte Effizienz - vor allem aber können erhebliche Schäden an ihrem Gerät, an Dichtungen und Material und an der Rauchgas- führung entstehen.
Maximal aufzugebende Brennstoffmenge: 1,7 kg HINWEIS Überhitzung Eine zu große Brennstoffmengen kann zu Überhitzung und Beschädigung an Ihrem Austroflamm- Ka- minofen führen HINWEIS Um Schäden zu vermeiden, dürfen Sie Ihren Kaminofen NIE mit einer größeren, als der in dieser Be-...
Betriebsanleitung Clou Compact Cook 9 | Montage Montage Die Montage darf ausschließlich vom autorisierten Fachbetrieb durchgeführt werden. Überprüfen Sie vor der Montage des Kaminofen die Funktion aller beweglichen Teile. Grundsätzlich sind alle Mängel vor der Montage zu melden. In den folgenden Kapiteln informieren wir Sie über, •...
9 | Montage Betriebsanleitung Clou Compact Cook 9.2.2 Rauchrohranschluss oben montieren 1) Den Deckel mit dem Ausschnitt am Kaminofen anbrin- gen. Abb. 11: Deckel anbringen 2) Rauchrohrstutzen mit dem Dichtring am Deckel mon- tieren. Abb. 12: Stutzen montieren...
Betriebsanleitung Clou Compact Cook 9 | Montage 9.2.3 Rauchrohrstutzen hinten montieren Falls die hintere Seitenverkleidung montiert ist, muss diese zuerst demontiert werden. Gehen Sie dabei wie im Kapitel Seitenverkleidung demontieren [}auf Seite 51] beschrie- ben vor. 1) Den perforierten Ausschnitt an der Seitenverkleidung (hinten) mit einer Säge entfernen.
Seite 28
9 | Montage Betriebsanleitung Clou Compact Cook 3) Den perforierten Ausschnitt am Strahlungsschutz mit einer Sänge entfernen. Abb. 15: Perf. Ausschnitt ausbrechen 4) Deckel von hinten abmontieren. Abb. 16: Deckel von hinten abmontieren 5) Rauchrohrstutzen mit Dichtring hinten montieren. 6) Strahlungsschutz und hintere Verkleidung wieder montieren.
Betriebsanleitung Clou Compact Cook 9 | Montage 9.2.4 HMS montieren Falls die hintere Seitenverkleidung montiert ist, muss diese zuerst demontiert werden. Gehen Sie dabei wie im Kapitel Seitenverkleidung demontieren [}auf Seite 51] beschrie- ben vor. 1) Schrauben lösen und Strahlungsschutz abmontieren.
Betriebsanleitung Clou Compact Cook 9 | Montage 9.2.6 Zuluftadapter montieren 1) Zuerst den Ring (2) auf den Zuluftadapter (1) anbrin- gen. 2) Den Zuluftadapter (1) unten in den Kaminofen reinge- ben und mit dem Ring am Luftanschluss (3) befesti- gen.
10 | Einstellungen Betriebsanleitung Clou Compact Cook Einstellungen 10.1 Kaminofen ausrichten 1) Zuerst müssen der Deckel und die Seitenverkleidung demontiert werden. ð Gehen Sie dabei, wie im Kapitel Seitenverkleidung demontieren beschrieben, vor. 2) Hinten am Kaminofen befinden sich zwei Schrauben.
Seite 33
Betriebsanleitung Clou Compact Cook 10 | Einstellungen 4) Schrauben lösen und Verkleidung demontieren. Abb. 28: obere vordere Verkleidung demon- tieren 5) Unten die Schrauben lösen und Verkleidung demon- tieren. Abb. 29: unten vordere Verkleidung demon- tieren...
10 | Einstellungen Betriebsanleitung Clou Compact Cook 6) An den Schrauben kann die Tür eingestellt werden. 7) Mit den Schrauben (1) kann die Tür rauf, runter, links und rechts eingestellt werden. 8) Mit den Gewindestiften (2) kann die Tür rein und raus eingestellt werden.
Betriebsanleitung Clou Compact Cook 10 | Einstellungen 10.4 Türschließkraft einstellen Bei diesem Schritt muss nur die linke Seitenverkleidung de- montiert. Werden. 1) Um den Deckel und die Seitenverkleidung abzuneh- men, gehen Sie wie im Kapitel Seitenverkleidung de- montieren beschrieben vor.
11 | Inbetriebnahme Betriebsanleitung Clou Compact Cook Inbetriebnahme 11.1 Erste Inbetriebnahme HINWEIS Bei der Erstinbetriebnahme und in den folgenden 2-3 Anbrandzyklen sollen nur ca. 2/3 der maxima- len Brennstoffmenge verwendet werden. HINWEIS Um Schäden zu vermeiden, dürfen Sie Ihren Kaminofen NIE mit einer größeren, als in dieser Betriebs- anleitung angegebenen, Brennstoffmenge betreiben! Während der ersten 3-4 Abbrandzyklen - bei Nennwärmeleistung - kann es zu Geruchsentwicklung...
Betriebsanleitung Clou Compact Cook 12 | Bedienung Bedienung 12.1 Vor dem Anheizen Der Kaminofen kann nur ordnungsgemäß funktionieren, wenn dem Aufstellraum (dem Gerät) ausrei- chend Verbrennungsluft zuströmt, insbesondere beim gleichzeitigen Betrieb mehrerer Feuerstätten. Sorgen Sie bereits vor dem Anheizen für ausreichende Luftzufuhr. Die Verbrennungsluftklappe am Ka- minofen öffnen und über den gesamten Abbrandzeitraum offen halten.
12 | Bedienung Betriebsanleitung Clou Compact Cook 7) Schließen Sie die Tür. ð Am besten erste Holzauflage ohne Änderung der Luftschieberstellung abbrennen lassen. ð Wenn nur noch Grundglut vorhanden ist (keine Flammen mehr), können Sie, eine weitere Auflage Scheitholz nachlegen.
Betriebsanleitung Clou Compact Cook 13 | Instandhaltung Instandhaltung Lassen Sie die Instandhaltung von einem Austroflamm-Fachhändler oder einem Austroflamm-Service- techniker durchführen.
14 | Reinigung Betriebsanleitung Clou Compact Cook Reinigung 14.1 Kaminofen, Rauchgaswege, Rauchrohr reinigen Der Kaminofen, die Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z.B. • nach der Reinigung des Schornsteines • auf Ablagerungen untersucht und • ggf. gereinigt werden.
Seite 41
Betriebsanleitung Clou Compact Cook 14 | Reinigung 3) Nehmen Sie den mitgelieferten Deckel und decken Sie die Aschebox zu. 4) Drehen Sie den Griff des Deckels in Uhrzeigersinn, bis der Griff einrastet. Abb. 38: Deckel auf Aschebox geben Abb. 39: Deckel zumachen 5) Entnehmen Sie die Aschebox aus dem Kaminofen und entleeren Sie diese.
14.3 Türglas reinigen Glas mit Scheibenreiniger einsprühen und leicht einwirken lassen. • Wir empfehlen das Glas mit unserem Austroflamm Glasreiniger oder handelsüblichem Fenster- glasreiniger zu reinigen. • Vermeiden Sie, dass Tür- oder Glasdichtungen mit Wasser oder Reiniger in Kontakt kommen, da diese sonst aushärten und dadurch ihre Funktion verlieren.
Betriebsanleitung Clou Compact Cook 15 | Hilfe Hilfe Die Glasscheibe verrußt Kaminzug unzureichend von Zeit zu Zeit (je nach Gebrauch) muss die Glasscheibe mit Glasreini- ger gereinigt werden Klärung mit Schornsteinfeger (ev. Schornstein verlängern/Zugmes- sung) falsche Bedienung des Luftreglers Unbedingt gemäß Anleitung den Luftregler bedienen (wenn Sekun- därluft zu weit geschlossen ist, ver-...
15 | Hilfe Betriebsanleitung Clou Compact Cook Betriebstemperatur nicht erreicht Kaminofen auf die Betriebstempera- tur bringen Verrußen der Scheibe nach 8-10 Stunden Feuern ist normal Schornsteinzug zu gering Schornsteinfeger kontaktieren 15.1 Feuerraumauskleidung Die Ausmauerung Ihres Kaminofens besteht aus Keramott, einem hochwertigen Material mit besonde- ren verbrennungstechnischen Eigenschaften und ansprechender Optik.
Betriebsanleitung Clou Compact Cook 16 | Zubehör Zubehör Lassen Sie defekte Teile (Zubehör, Ersatzteile) von Ihrem Kaminofenfachhändler austauschen. Damit ist gewährleistet, dass Ihr Kaminofen sicher und funktionstüchtig ist und bleibt.
Betriebsanleitung Clou Compact Cook 18 | Demontage Demontage Für eine fachgerechte Demontage bzw. Zerlegung des Kaminofens wenden Sie sich an Ihren Austro- flamm-Fachhändler. 18.1 Seitenverkleidung demontieren ü An der Rückseite des Kaminofens befinden sich Schlitze, durch die die Schrauben gelockert werden können.
Seite 52
18 | Demontage Betriebsanleitung Clou Compact Cook 8) Unter vordere Verkleidung abnehmen. Abb. 45: Untere vordere Verkleidung abneh-...
Betriebsanleitung Clou Compact Cook 19 | Entsorgung Entsorgung HINWEIS Um den Kaminofen ordnungsgemäß zu entsorgen, nehmen Sie Kontakt mit dem lokalen (ggfs. städti- schen) Entsorgungsunternehmen auf. HINWEIS Wir empfehlen, die feuerberührten Komponenten des Kaminofens wie Glas, Brennkammer, Roste, Feuerraumauskleidung (Keramott), Keramik, Sensoren, Umlenkplatten herauszunehmen und im Haus- müll zu entsorgen.
Seite 54
19 | Entsorgung Betriebsanleitung Clou Compact Cook Griffe und Deko-Elemente aus Metall Falls vorhanden, Griffe und Deko-Elemente aus Metall ab- bzw. ausbauen und als Metallschrott entsor- gen. Lokale Entsorgungsmöglichkeiten müssen beachtet werden.
Der räumliche Geltungsbereich unserer Garantie erstreckt sich auf Österreich und Deutschland. Für alle übrigen Länder gelten gesonderte Bedingungen des Importeurs im jeweiligen Land. Kein Garantiefall tritt ein, wenn sich Ihr Austroflamm Kaminofen nicht im räumlichen Geltungsbe- reich der Garantie befindet, woran auch eine Beförderung oder Versendung durch Austroflamm nichts ändert.“...
Sind Sie mit der entsprechenden Verarbeitung ihrer personenbezogenen Daten zu den nachfolgen- den Nutzungszwecken einverstanden, so kreuzen Sie dies bitte an. o Hiermit stimme ich zu, dass mir die Austroflamm GmbH sowie die AUSTROFLAMM Service GmbH & Co KG per E-Mail/ SMS/ Telefon Service-Reminder und Angebote zu weiteren Produkten der Austro- flamm GmbH zu Werbezwecken übersenden darf.
[ ] Handschuh [ ] Bedienungsanleitung übergeben Der Endkunde bestätigt, dass er den Kaminofen voll funktionstüchtig und mängelfrei übergeben wird. Inbetriebnahmeprotokoll zusammen mit dem Blatt Datenverarbeitung an service@austroflamm.com senden oder online über die Produktregistrierung hochladen. Produktregistrierung ist unter folgenden Link abrufbar https:// www.austroflamm.com/de/service/produktregistrierung.
