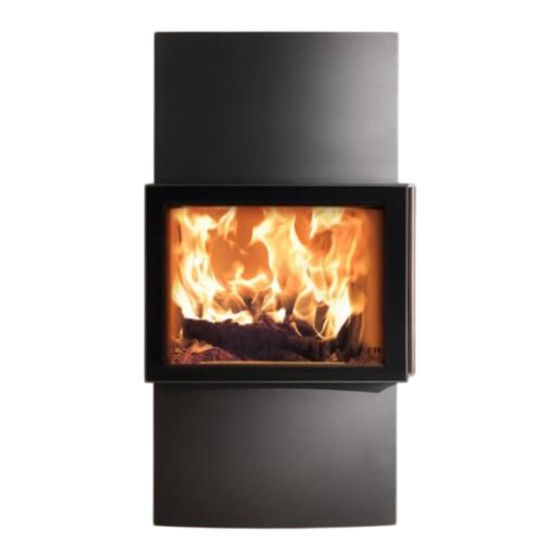

Austroflamm Lounge Xtra Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Austroflamm Anleitungen
  4. Kamine
  5. LOUNGE XTRA
  6. Betriebsanleitung

Austroflamm Lounge Xtra Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Lounge Xtra:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
Lounge Xtra
www.austroflamm.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Austroflamm Lounge Xtra

Inhaltszusammenfassung für Austroflamm Lounge Xtra

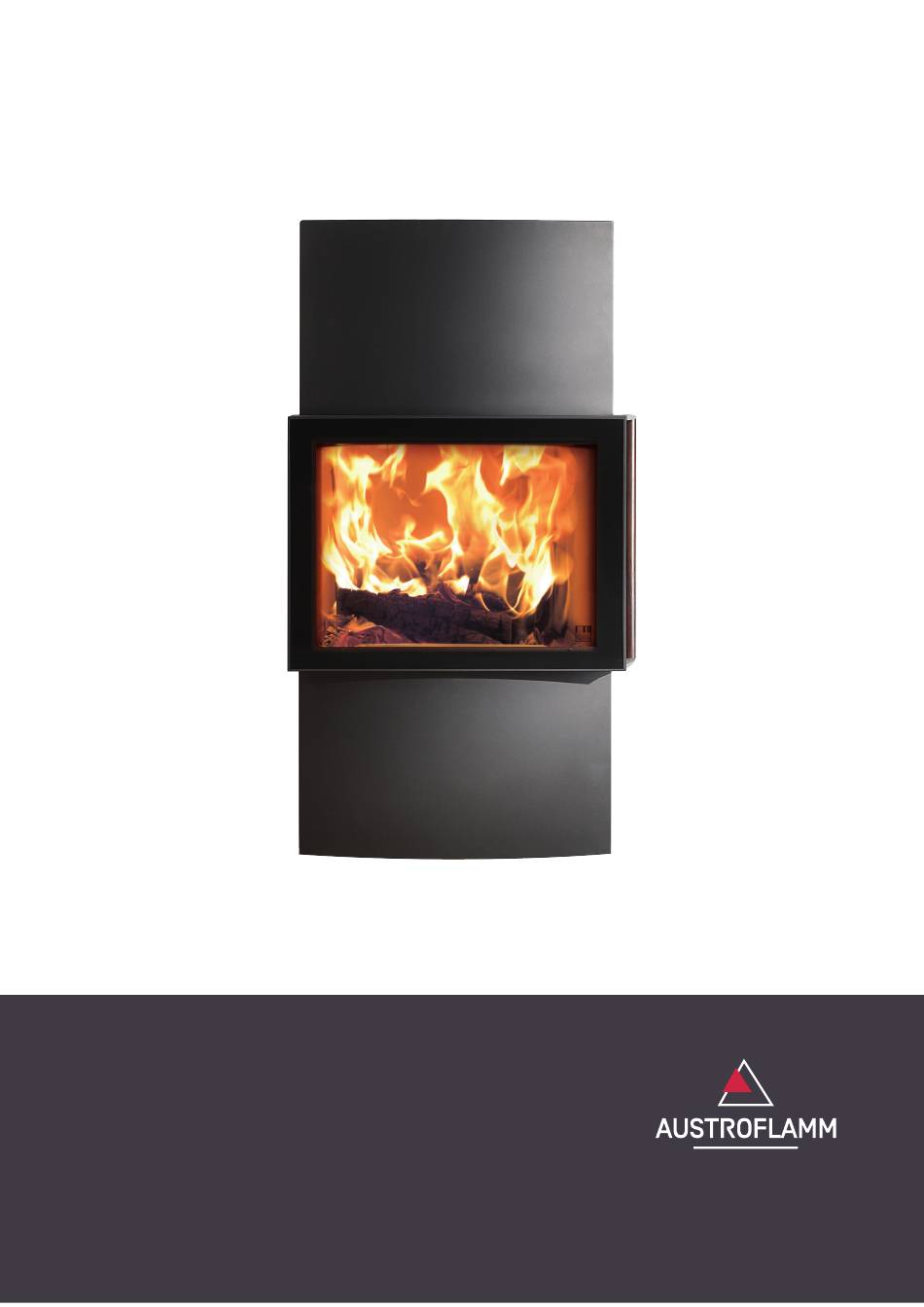

  • Seite 1 Betriebsanleitung Lounge Xtra www.austroflamm.com...
  • Seite 2 Druck-, Rechtschreib- und Satzfehler vorbehalten. Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden und stel- len keine Verpflichtung seitens der Austroflamm GmbH dar. Für eventuelle Fehler in diesem Dokument übernimmt die Austroflamm GmbH keine Haftung.

  • Seite 3: Inhaltsverzeichnis

    Betriebsanleitung Lounge Xtra Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Informationen ..........................Link zur Produktregistrierung......................Copyright.............................. Information zum Dokument ....................... Zweck der Anleitung............................Aufbewahrung der Anleitung ......................Aufbau der Anleitung.......................... Verwendete Darstellungen ........................ Versionierung............................Abkürzungen............................Sicherheit ................................Bedeutung der Sicherheitshinweise ....................Allgemeine Sicherheitshinweise......................Besondere Gefahrenarten und persönliche Schutzausrüstung ............ 10 Produktübersicht ..............................
  • Seite 4 Inhaltsverzeichnis Betriebsanleitung Lounge Xtra 9.1.1 Rauchrohranschluss umbauen......................26 9.1.2 Externen Luftanschluss umbauen...................... 28 9.1.3 Drehteller montieren ohne externen Luftanschluss ................ 29 9.1.4 Drehteller montieren mit externen Luftanschluss unten ..............31 9.1.5 HMS montieren ............................ 35 9.1.6 Verkleidung montieren ........................37 9.1.7...

  • Seite 5: Allgemeine Informationen

    Betriebsanleitung Lounge Xtra 1 | Allgemeine Informationen Allgemeine Informationen Sie haben sich für einen Austroflamm Kaminofen entschieden. Herzlichen Glückwunsch zu Ihrer Wahl und vielen Dank für Ihr Vertrauen. Richtige Handhabung und Pflege sind für einen störungsfreien Betrieb und eine lange Lebensdauer unerlässlich.

  • Seite 6: Link Zur Produktregistrierung

    Druck-, Rechtschreib- und Satzfehler vorbehalten. Information zum Dokument Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden und stellen keine Verpflichtung seitens der Austroflamm GmbH har. Für eventuelle Fehler in diesem Doku- ment übernimmt die Austroflamm GmbH keine Haftung.

  • Seite 7: Zweck Der Anleitung

    Bitte lesen Sie diese Anleitung vor Inbetriebnahme. Aufbewahrung der Anleitung Bewahren Sie diese Anleitung für den Bedarfsfall auf. Ein aktuelle Version der Anleitung finden Sie on- line auf unsere Homepage www.austroflamm.com. Aufbau der Anleitung Das Inhaltsverzeichnis finden Sie auf Seite 3.

  • Seite 8: Abkürzungen

    2 | Zweck der Anleitung Betriebsanleitung Lounge Xtra Abkürzungen Abkürzung Bedeutung Heat Memory System KÖ Kaminöfen...

  • Seite 9: Sicherheit

    • Lesen Sie vor der Inbetriebnahme des Kaminofens die gesamte Anleitung aufmerksam durch und beachten Sie die Hinweise und Warnungen. • Die Austroflamm GmbH übernimmt keine Haftung und Verantwortung für den Anschluss unserer Heizgeräte an gemeinsame Abgasleitungen/Schornsteine – Mehrfachbelegung. Wenden Sie sich für weitere Informationen an einen Schornsteinfeger und überprüfen Sie Ihre nationalen, regiona-...

  • Seite 10: Besondere Gefahrenarten Und Persönliche Schutzausrüstung

    3 | Sicherheit Betriebsanleitung Lounge Xtra • Der Kaminofen ist nur mit geschlossenen Türen zu betreiben. • Die Tür sowie alle Einstelleinrichtungen des Kaminofens sind zu schließen, wenn der Kaminofen außer Betrieb ist. • Beachten Sie, dass sich Oberflächen des Kaminofens während des Betriebes stark erwärmen. Zur Bedienung des Kaminofens empfehlen wir die Benutzung des Schutzhandschuhs.

  • Seite 11: Produktübersicht

    Betriebsanleitung Lounge Xtra 4 | Produktübersicht Produktübersicht Bestimmungsgemäße Verwendung Der in dieser Anleitung beschriebene, Austroflamm Kaminofen ist mit selbstschließender und verrie- gelnder Tür der Bauart A1 nach der EN13240 gefertigt und geprüft. HINWEIS Der Betrieb ist nur mit geschlossener/verriegelter Tür zulässig.

  • Seite 12: Energielabel

    1) Auf (+) und Zu (-) Konvektionsluftregler 2) Auf (+) und Zu (-) Primär- / Sekundärluftregler Abb. 3: Luftregler Energielabel -80% Austrof amm Lounge Xtra -60% -40% -20% ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE · ENERGI 2015/1186 Abb. 4: Energielabel Lounge Xtra...

  • Seite 13: Platzierung Der Typenschilder

    Betriebsanleitung Lounge Xtra 4 | Produktübersicht Platzierung der Typenschilder Hier zeigen wir, wo Sie das Typenschild finden. Ein Duplikat haben Sie mit dem Kaminofen erhalten. Das Duplikat befindet sich auf der Rückseite der Anleitung, die Ihrem Kaminofen beigelegt wurde. Das Typenschild befindet sich unter der Aschebox im Kami- nofen.

  • Seite 14: Technische Daten

    5 | Technische Daten Betriebsanleitung Lounge Xtra Technische Daten Als Kaminofen der Bauart 1 ist ein Anschluss an einen, bereits mit anderen Kaminöfen und Herden für feste Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705 – Teil 3, dem nicht widerspricht.
  • Seite 15 Betriebsanleitung Lounge Xtra 5 | Technische Daten Besondere Vorkehrungen bei Zusammenbau, Installation oder Wartung Ist in den einzelnen Kapitel der Betriebsanleitung beschrieben. Brennstoff Bevorzugter Sonstige(r) Raumheizungs-Emissio- Raumheizungs-Emis- ηs Brennstoff geeignete(r) [x%]: nen bei Nennwärmeleis- sionen bei Mindestw- Brenn- tung (*) ärmeleistung...
  • Seite 16 5 | Technische Daten Betriebsanleitung Lounge Xtra Eigenschaften beim ausschließlichen Betrieb mit dem bevorzugten Brennstoffen Angabe Symbol Wert Einheit Angabe Symbol Wert Einheit Wärmeleistung Thermischer Wirkungsgrad (Brennstoffwirkungsgrad) (auf Grundlage des NCV) Nennwärmeleis- Pnom thermischer Wirkungs- 80,0 ηth,nom tung grad (Brennstoffwirkungs- grad) bei Nennwärmeleis-...

  • Seite 17: Allgemeine Technische Daten

    Backfach Höhe [mm] Backfach Tiefe [mm] Warmhaltefach Breite [mm] Warmhaltefach Höhe [mm] Warmhaltefach Tiefe [mm] Maße a (mit Austroflamm Winkelrohr) [mm] 2066 Maße b (mit Austroflamm Winkelrohr) [mm] 1395 Maße c (mit Austroflamm Winkelrohr) [mm] Maße d (mit Austroflamm Winkelrohr) [mm] Rauchrohrabgang Durchmesser [mm] Außenluftanschluss Durchmesser [Ø...

  • Seite 18: Transport, Handhabung Und Lagerung

    6 | Transport, Handhabung und Lagerung Betriebsanleitung Lounge Xtra Transport, Handhabung und Lagerung Transport Jeder Austroflamm Kaminofen ist umweltfreundlich und ge- schützt verpackt. Die Verpackung besteht aus: • Palette, • Verschlag und • Schutzfolie. 1) Die Verpackung besteht aus unbehandeltem heimi- schem Holz bzw.

  • Seite 19: Transporthilfe

    Betriebsanleitung Lounge Xtra 6 | Transport, Handhabung und Lagerung Für den Transport werden die Kaminöfen zusätzlich auf der Palette mit Transportsicherungen befestigt. Diese müssen vor Montage entfernt werden. 1) Die Schrauben lösen und die Transportsicherungen entfernen. Abb. 7: Transportsicherung entfernen Transporthilfe HINWEIS Die Transporthilfe muss unbedingt vor der Montage des Gerätes entfernt werden!

  • Seite 20: Anforderungen An Den Aufstellort

    Wenn Ihr Fußboden aus einem brennbaren Material ausgeführt ist, muss als Schutz, ein nicht brennba- res Material im vorderen Bereich des Gerätes verwendet werden. Für nähere Informationen wenden Sie sich an einen Austroflamm-Händler. HINWEIS Eine Bodenschutzplatte muss verwendet werden, wenn Ihr Boden aus einem brennbaren Material ausgeführt ist.

  • Seite 21: Verbrennungsluft

    Während des Betriebes muss für ausreichende Verbrennungsluftzufuhr gesorgt werden. Bei einer mo- dernen sehr dichten Gebäudehülle kann es vorkommen, dass die Verbrennungsluftversorgung, bei raumluftabhängigem Betrieb nicht gewährleistet ist, bzw. das Zugverhalten beeinträchtigt wird. In die- sem Fall ist für eine ausreichende Verbrennungsluftzufuhr zu sorgen. Ihr Austroflamm-Fachhändler berät Sie gerne. TIPP Stellen Sie sicher, dass Verbrennungsluftöffnungen nicht verschlossen sind!

  • Seite 22: Brennstoffmaterial/-Menge

    8 | Brennstoffmaterial/-menge Betriebsanleitung Lounge Xtra Brennstoffmaterial/-menge Brennmaterial Holz Viele unserer heimischen Holzsorten können - nach entsprechender Trocknung - in Feuerstätten CO2- neutral verbrannt werden. Holz zeichnet sich aus, weil es nachwächst, nachhaltig bewirtschaftet wer- den kann, keine oder nur geringe zusätzliche Fremdenergie in den Brennstoff investiert werden muss - und kurze Wege vom Erzeuger zum Verbraucher sorgen für eine optimale Klimabilanz.
  • Seite 23 Betriebsanleitung Lounge Xtra 8 | Brennstoffmaterial/-menge Bitte beachten Sie jederzeit - auch beim Nachlegen - die maximal vorgegebene Auflagemenge laut Angaben in dieser Anleitung!!! Ihre Feuerstelle bringt sonst nicht die gewünschte Effizienz - vor allem aber können erhebliche Schäden an ihrem Gerät, an Dichtungen und Material und an der Rauchgas- führung entstehen.

  • Seite 24: Brennstoffmenge

    Maximal aufzugebende Brennstoffmenge: 2,4 kg Holz. HINWEIS Überhitzung Eine zu große Brennstoffmengen kann zu Überhitzung und Beschädigung an Ihrem Austroflamm- Ka- minofen führen HINWEIS Um Schäden zu vermeiden, dürfen Sie Ihren Kaminofen NIE mit einer größeren, als der in dieser Be-...

  • Seite 25: Montage

    Betriebsanleitung Lounge Xtra 9 | Montage Montage Die Montage darf ausschließlich vom autorisierten Fachbetrieb durchgeführt werden. Überprüfen Sie vor der Montage des Kaminofen die Funktion aller beweglichen Teile. Grundsätzlich sind alle Mängel vor der Montage zu melden. In den folgenden Kapiteln informieren wir Sie über, •...

  • Seite 26: Durchführung

    9 | Montage Betriebsanleitung Lounge Xtra Durchführung 9.1.1 Rauchrohranschluss umbauen 1) Zuerst muss der Deckel abgenommen und die Seiten- verkleidung demontiert werden. Gehen Sie wie im Ka- pitel Seitenverkleidung demontieren [}auf Seite 54] beschrieben vor. 2) Den perforierten Ausschnitt an der Rückwand mit ei- nem Seitenschneider entfernen.
  • Seite 27 Betriebsanleitung Lounge Xtra 9 | Montage 5) Teile tauschen und wieder montieren. Abb. 11: Abdeckung und Stutzen tauschen Abb. 12: Abdeckung und Stutzen vertauscht 6) Seitenverkleidung und Rückwand wieder montieren, siehe Verkleidung montieren [}auf Seite 37] und den Deckel, siehe Deckel montieren [}auf Seite 40] an- bringen.

  • Seite 28: Externen Luftanschluss Umbauen

    9 | Montage Betriebsanleitung Lounge Xtra 9.1.2 Externen Luftanschluss umbauen 1) Zuerst muss der Deckel abgenommen und die Seiten- verkleidung demontiert werden. Gehen Sie wie im Ka- pitel Seitenverkleidung demontieren [}auf Seite 54] beschrieben vor. 2) Den perforierten Ausschnitt an der Rückwand mit ei- nem Seitenschneider entfernen.

  • Seite 29: Drehteller Montieren Ohne Externen Luftanschluss

    Betriebsanleitung Lounge Xtra 9 | Montage 9.1.3 Drehteller montieren ohne externen Luftanschluss 1) Deckel (falls montiert) abnehmen. Den Deckel so weit aufheben, dass die Gewindebolzen aus den Bohrun- gen frei sind, dann nach hinten herausziehen. Abb. 16: Deckel abnehmen 2) Die Rückwand anheben und abnehmen.
  • Seite 30 9 | Montage Betriebsanleitung Lounge Xtra 4) Drehrauchrohrstutzen montieren. Abb. 19: Drehrauchrohrstutzen montieren 5) Kaminofen zu zweit nach hinten kippen. 6) Drehteller unter den Kaminofen schieben. Abb. 20: KO kippen...

  • Seite 31: Drehteller Montieren Mit Externen Luftanschluss Unten

    Betriebsanleitung Lounge Xtra 9 | Montage 7) Drehteller mit den Schrauben befestigen. Abb. 21: Drehteller verschrauben Wird der Bedienhebel des Drehtellers angehoben, so ist der Drehteller entriegelt, der Kaminofen kann gedreht wer- den. Befindet sich der Regler hingegen in der unteren Posi- tion, so rastet die Verriegelung in der nächsten dafür vorge-...
  • Seite 32 9 | Montage Betriebsanleitung Lounge Xtra 3) Rauchrohrstutzen abmontieren. Abb. 25: Rauchrohrstutzen abmontieren 4) Drehrauchrohrstutzen montieren. Abb. 26: Drehrauchrohrstutzen montieren...
  • Seite 33 Betriebsanleitung Lounge Xtra 9 | Montage 5) Kaminofen zu zweit nach hinten kippen. 6) Drehteller unter den Kaminofen schieben. Abb. 27: KO kippen 7) Drehteller mit den Schrauben befestigen. Abb. 28: Drehteller verschrauben...
  • Seite 34 9 | Montage Betriebsanleitung Lounge Xtra 8) Die zwei Stutzen montieren. ð Obere Stutzen wird am Kaminofen montiert ð Untere Stutzen wird am Drehteller montiert. Abb. 29: Beide Stutzen montieren 9) Das Rohr mit einer Rohrschelle unten am Stutzen und oben befestigen.

  • Seite 35: Hms Montieren

    Betriebsanleitung Lounge Xtra 9 | Montage 9.1.5 HMS montieren 1) Zuerst muss der Deckel, die Rückwand und die Seiten- verkleidung demontiert werden. Gehen Sie wie im Ka- pitel Seitenverkleidung demontieren [}auf Seite 54] beschrieben vor. VORSICHT Verletzungsgefahr durch herabfallende HMS-Steine Für folgende Montageschritte ist eine 2.
  • Seite 36 9 | Montage Betriebsanleitung Lounge Xtra 5) Durch Drehen am Spannschloss fixieren Sie die HMS- Steine. Abb. 34: HMS-Steine oben fixieren 6) HMS-Steine oben positionieren. Abb. 35: HMS-Steine oben positionieren 7) Durch Drehen am Spannschloss fixieren Sie die HMS- Steine. Abb. 36: HMS-Steine oben fixieren...

  • Seite 37: Verkleidung Montieren

    Betriebsanleitung Lounge Xtra 9 | Montage 9.1.6 Verkleidung montieren 1) Die Seitenverkleidungen (links + rechts) anbringen. Abb. 37: Seitenverkleidung montieren 2) Die Seitenverkleidungen li + re mit jeweils 2 Schrau- ben unten verschrauben. Abb. 38: Seitenverkleidung unten verschrau-...
  • Seite 38 9 | Montage Betriebsanleitung Lounge Xtra 3) Hängen Sie die untere Blende ein. Abb. 39: Blende unten montieren 4) Hängen Sie die obere Blende ein. Abb. 40: Blende oben montieren 5) Die obere Blende und die Seitenverkleidung mit den Schrauben oben 1+2 verschrauben.
  • Seite 39 Betriebsanleitung Lounge Xtra 9 | Montage 6) Tür öffnen. Abb. 42: Tür öffnen 7) Verschrauben Sie die Blende unten mit den beiden Schrauben. Abb. 43: Blende vorne verschrauben 8) Legen Sie die Holzfänger in den Kamininnenraum. 9) Schließen Sie die Tür. Abb. 44: Holzfänger montieren...

  • Seite 40: Deckel Montieren

    9 | Montage Betriebsanleitung Lounge Xtra 10) Rückwand montieren. Abb. 45: Rückwand und Deckel wieder mon- tieren 9.1.7 Deckel montieren 1) Legen Sie den Deckel auf den Kaminofen. Abb. 46: Deckel anbringen...

  • Seite 41: Einstellungen

    Betriebsanleitung Lounge Xtra 10 | Einstellungen Einstellungen 10.1 Tür einstellen 1) Tür öffnen. Abb. 47: Tür öffnen 2) An den Schrauben kann die Tür eingestellt werden. 3) Mit den Schrauben kann die Tür links und rechts ein- gestellt werden. Abb. 48: Türeinstellschraube oben...

  • Seite 42: Türverschluss Einstellen

    10 | Einstellungen Betriebsanleitung Lounge Xtra 10.2 Türverschluss einstellen 1) Tür öffnen. Abb. 50: Tür öffnen 2) Mit den gekennzeichneten Schrauben kann der Tür- verschluss nach vorne und zurück eingestellt werden. Abb. 51: Türverschluss einstellen...

  • Seite 43: Inbetriebnahme

    Betriebsanleitung Lounge Xtra 11 | Inbetriebnahme Inbetriebnahme 11.1 Erste Inbetriebnahme HINWEIS Bei der Erstinbetriebnahme und in den folgenden 2-3 Anbrandzyklen sollen nur ca. 2/3 der maxima- len Brennstoffmenge verwendet werden. HINWEIS Um Schäden zu vermeiden, dürfen Sie Ihren Kaminofen NIE mit einer größeren, als in dieser Betriebs- anleitung angegebenen, Brennstoffmenge betreiben! Während der ersten 3-4 Abbrandzyklen - bei Nennwärmeleistung - kann es zu Geruchsentwicklung...

  • Seite 44: Bedienung

    12 | Bedienung Betriebsanleitung Lounge Xtra Bedienung 12.1 Vor dem Anheizen Der Kaminofen kann nur ordnungsgemäß funktionieren, wenn dem Aufstellraum (dem Gerät) ausrei- chend Verbrennungsluft zuströmt, insbesondere beim gleichzeitigen Betrieb mehrerer Feuerstätten. Sorgen Sie bereits vor dem Anheizen für ausreichende Luftzufuhr. Die Verbrennungsluftklappe am Ka- minofen öffnen und über den gesamten Abbrandzeitraum offen halten.

  • Seite 45: Heizen In Der Übergangszeit

    Betriebsanleitung Lounge Xtra 12 | Bedienung 7) Schließen Sie die Tür. ð Am besten erste Holzauflage ohne Änderung der Luftschieberstellung abbrennen lassen. ð Wenn nur noch Grundglut vorhanden ist (keine Flammen mehr), können Sie, eine weitere Auflage Scheitholz nachlegen. 8) Beim Nachlegen gehen Sie wie beim Anheizen vor: ð...

  • Seite 46: Instandhaltung

    13 | Instandhaltung Betriebsanleitung Lounge Xtra Instandhaltung Lassen Sie die Instandhaltung von einem Austroflamm-Fachhändler oder einem Austroflamm-Service- techniker durchführen.

  • Seite 47: Reinigung

    Betriebsanleitung Lounge Xtra 14 | Reinigung Reinigung 14.1 Kaminofen, Rauchgaswege, Rauchrohr reinigen Der Kaminofen, die Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z.B. • nach der Reinigung des Schornsteines • auf Ablagerungen untersucht und • ggf. gereinigt werden.
  • Seite 48 14 | Reinigung Betriebsanleitung Lounge Xtra 3) Nehmen Sie den mitgelieferten Deckel und decken Sie die Aschebox zu. 4) Drehen Sie den Griff des Deckels in Uhrzeigersinn, bis der Griff einrastet. Abb. 56: Deckel auf Aschebox geben Abb. 57: Deckel zumachen 5) Entnehmen Sie die Aschebox aus dem Kaminofen und entleeren Sie diese.

  • Seite 49: Türglas Reinigen

    14.4 Türglas reinigen Glas mit Scheibenreiniger einsprühen und leicht einwirken lassen. • Wir empfehlen das Glas mit unserem Austroflamm Glasreiniger oder handelsüblichem Fenster- glasreiniger zu reinigen. • Vermeiden Sie, dass Tür- oder Glasdichtungen mit Wasser oder Reiniger in Kontakt kommen, da diese sonst aushärten und dadurch ihre Funktion verlieren.

  • Seite 50: Hilfe

    15 | Hilfe Betriebsanleitung Lounge Xtra Hilfe Problem Grund Lösung Die Glasscheibe verrußt Kaminzug unzureichend von Zeit zu Zeit (je nach Gebrauch) muss die Glasscheibe mit Glasreini- ger gereinigt werden Klärung mit Schornsteinfeger (ev. Schornstein verlängern/Zugmes- sung) falsche Bedienung des Luftreglers Unbedingt gemäß...

  • Seite 51: Feuerraumauskleidung

    Betriebsanleitung Lounge Xtra 15 | Hilfe Problem Grund Lösung Keramikgläser verrußen sehr schnell Betriebstemperatur nicht erreicht Kaminofen auf die Betriebstempera- tur bringen Verrußen der Scheibe nach 8-10 Stunden Feuern ist normal Schornsteinzug zu gering Schornsteinfeger kontaktieren 15.1 Feuerraumauskleidung Die Ausmauerung Ihres Kaminofens besteht aus Keramott, einem hochwertigen Material mit besonde- ren verbrennungstechnischen Eigenschaften und ansprechender Optik.

  • Seite 52: Zubehör

    16 | Zubehör Betriebsanleitung Lounge Xtra Zubehör Lassen Sie defekte Teile (Zubehör, Ersatzteile) von Ihrem Kaminofenfachhändler austauschen. Damit ist gewährleistet, dass Ihr Kaminofen sicher und funktionstüchtig ist und bleibt. Pos. Nr. Anzahl Artikel Artikel-Nr. Grundgerät komplett 059001 Drehtellerset komplett dm150...

  • Seite 53: Ersatzteile

    Betriebsanleitung Lounge Xtra 17 | Ersatzteile Ersatzteile Gerne können Ersatzteile über unsere Händler bestellt werden. Für die Bestellung von Ersatzteilen ist es notwendig, ein Bild des Typenschilds oder die Daten vom Ty- penschild Ihres Kaminofens bereitzustellen. Dies gewährleistet passende Ersatzteile für Ihren spezifi-...

  • Seite 54: Demontage

    18 | Demontage Betriebsanleitung Lounge Xtra Demontage Für eine fachgerechte Demontage bzw. Zerlegung des Kaminofens wenden Sie sich an Ihren Austro- flamm-Fachhändler. 18.1 Seitenverkleidung demontieren 1) Deckel (falls montiert) abnehmen. Den Deckel so weit aufheben, dass die Gewindebolzen aus den Bohrun- gen frei sind, dann nach hinten herausziehen.
  • Seite 55 Betriebsanleitung Lounge Xtra 18 | Demontage 4) Entfernen Sie die Holzfänger aus dem Kamininnen- raum. Abb. 62: Holzfänger entfernen 5) Öffnen Sie die Verschraubung an der unteren Blende. 6) Schließen Sie die Tür. Abb. 63: Blende vorne Verschraubung lösen 7) Je zwei Stück Befestigungsschrauben (1+2) der Sei- tenverkleidung rechts und links oben innen lösen...
  • Seite 56 18 | Demontage Betriebsanleitung Lounge Xtra 9) Kaminofen durch eine 2. Person (Helfer) leicht nach hinten kippen und die untere Blende nach unten schieben und abnehmen. Abb. 66: KÖ nach hinten kippen Abb. 67: Blende unten demontieren 10) Jeweils 2 Schrauben an der Seitenverkleidungen li + re unten öffnen.
  • Seite 57 Betriebsanleitung Lounge Xtra 18 | Demontage 11) Seitenverkleidung abnehmen. Abb. 69: Seitenverkleidung abnehmen...

  • Seite 58: Hms Demontieren

    18 | Demontage Betriebsanleitung Lounge Xtra 18.2 HMS demontieren 1) Zuerst muss der Deckel, die Rückwand und die Seiten- verkleidung demontiert werden. Gehen Sie wie im Ka- pitel Seitenverkleidung demontieren [}auf Seite 54] beschrieben vor. GEFAHR Kippgefahr Bevor die HMS Steine ausgebaut werden – muss sicherge- stellt werden, dass der Kaminofen nicht nach vorne kippt.
  • Seite 59 Betriebsanleitung Lounge Xtra 18 | Demontage 4) Lockern Sie das untere Spannschloss. Abb. 72: Spannschloss lockern 5) HMS-Steine unten demontieren. Abb. 73: HMS-Steine demontieren...

  • Seite 60: Entsorgung

    19 | Entsorgung Betriebsanleitung Lounge Xtra Entsorgung HINWEIS Um den Kaminofen ordnungsgemäß zu entsorgen, nehmen Sie Kontakt mit dem lokalen (ggfs. städti- schen) Entsorgungsunternehmen auf. HINWEIS Wir empfehlen, die feuerberührten Komponenten des Kaminofens wie Glas, Brennkammer, Roste, Feuerraumauskleidung (Keramott), Keramik, Sensoren, Umlenkplatten herauszunehmen und im Haus- müll zu entsorgen.
  • Seite 61 Betriebsanleitung Lounge Xtra 19 | Entsorgung Griffe und Deko-Elemente aus Metall Falls vorhanden, Griffe und Deko-Elemente aus Metall ab- bzw. ausbauen und als Metallschrott entsor- gen. Lokale Entsorgungsmöglichkeiten müssen beachtet werden.

  • Seite 62: Garantie / Gewährleistung

    Der räumliche Geltungsbereich unserer Garantie erstreckt sich auf Österreich und Deutschland. Für alle übrigen Länder gelten gesonderte Bedingungen des Importeurs im jeweiligen Land. Kein Garantiefall tritt ein, wenn sich Ihr Austroflamm Kaminofen nicht im räumlichen Geltungsbe- reich der Garantie befindet, woran auch eine Beförderung oder Versendung durch Austroflamm nichts ändert.“...

  • Seite 63: Datenverarbeitung

    Sind Sie mit der entsprechenden Verarbeitung ihrer personenbezogenen Daten zu den nachfolgen- den Nutzungszwecken einverstanden, so kreuzen Sie dies bitte an. o Hiermit stimme ich zu, dass mir die Austroflamm GmbH sowie die AUSTROFLAMM Service GmbH & Co KG per E-Mail/ SMS/ Telefon Service-Reminder und Angebote zu weiteren Produkten der Austro- flamm GmbH zu Werbezwecken übersenden darf.

  • Seite 64: Inbetriebnahmeprotokoll

    [ ] Handschuh [ ] Bedienungsanleitung übergeben Der Endkunde bestätigt, dass er den Kaminofen voll funktionstüchtig und mängelfrei übergeben wird. Inbetriebnahmeprotokoll zusammen mit dem Blatt Datenverarbeitung an service@austroflamm.com senden oder online über die Produktregistrierung hochladen. Produktregistrierung ist unter folgenden Link abrufbar https:// www.austroflamm.com/de/service/produktregistrierung.

  • Seite 65: Serviceprotokoll

    Betriebsanleitung Lounge Xtra 23 | Serviceprotokoll Serviceprotokoll Datum Techniker Anmerkungen Durchgeführte Arbeiten, verbaute Ersatzteile...
  • Seite 66 23 | Serviceprotokoll Betriebsanleitung Lounge Xtra Datum Techniker Anmerkungen Durchgeführte Arbeiten, verbaute Ersatzteile...
  • Seite 67 Notizen / notes / appunti / remarques...
  • Seite 68 AUSTROFLAMM GMBH Austroflamm-Platz 1 A- 4631 Krenglbach Tel: +43 (0) 7249 / 46 443 www.austroflamm.com info@austroflamm.com...
