Toshiba RAV-SP404AT-E Installationshandbuch Seite 544

Super Digital Inverter
Spôsob zapojenia
1. Zapojte prepojovací kábel k svorke pod a príslušných
identifikačných čísel na svorkovnici interiérovej/
exteriérovej jednotky.
H07 RN-F alebo 60245 IEC 66 (1,5 mm
2. Pri zapájaní prepojovacieho kábla k exteriérovej jednotke
dbajte na to, aby sa do nej nedostala voda.
3. Odizolované káble (vodiče) zaizolujte pomocou
elektrickej izolačnej pásky. Usporiadajte ich tak, aby sa
nedotýkali žiadnych elektrických ani kovových častí.
4. Čo sa týka prepojovacích káblov, nepoužívajte kábel
pripojený k inému v rozvode.
Použite dostatočne dlhé káble, aby pokryli celú dĺžku.

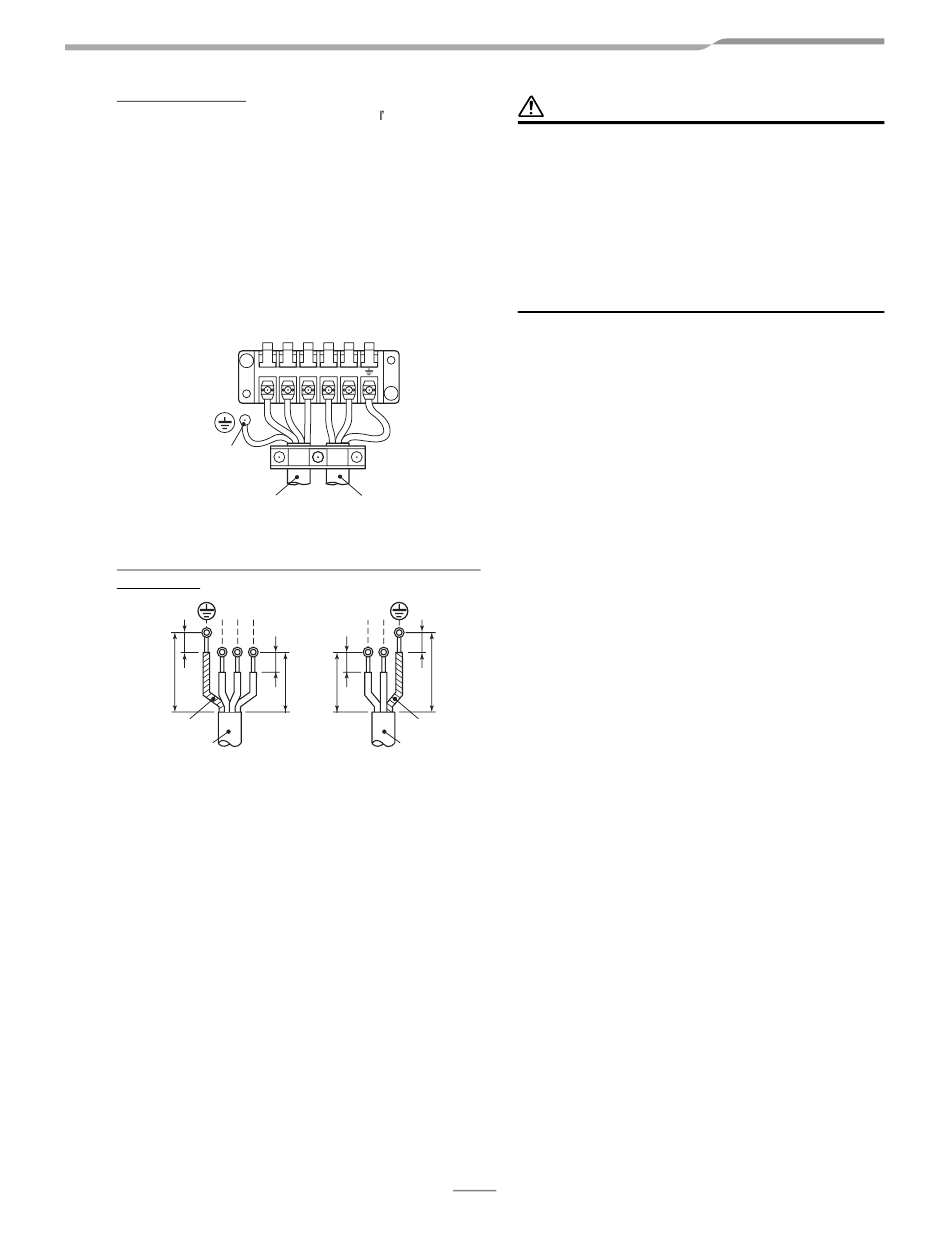

Skrutka
Prepojovací kábel
Dĺžka odizolovanej časti napájacieho a prepojova-
cieho kábla
10 1 2 3
40
Uzemňovací vodič
Prepojovací kábel
All manuals and user guides at all-guides.com
2
alebo viac)
Svorkovnica
1 2 3 L N
Napájací vodič
10
L N
10 10
40
30 30
Uzemňovací
(mm)
vodič
Napájací vodič
UPOZORNENIE
Pre napájacie vedenie tejto klimatizačnej jednotky sa
•
musí použiŅ inštalačná poistka.
Nesprávne/neúplné zapojenie môže viesŅ k vzniku
•
požiaru alebo dymu.
Pre klimatizačnú jednotku pripravte výhradné napájanie.
•
Tento výrobok je možné pripojiŅ k sieŅovému napájaniu.
•
Pevné zapojenie :
Do pevného zapojenia musí byŅ zabudovaný vypínač,
ktorý odpája všetky póly a má oddelenie kontaktov
minimálne 3 mm.
18
SK
