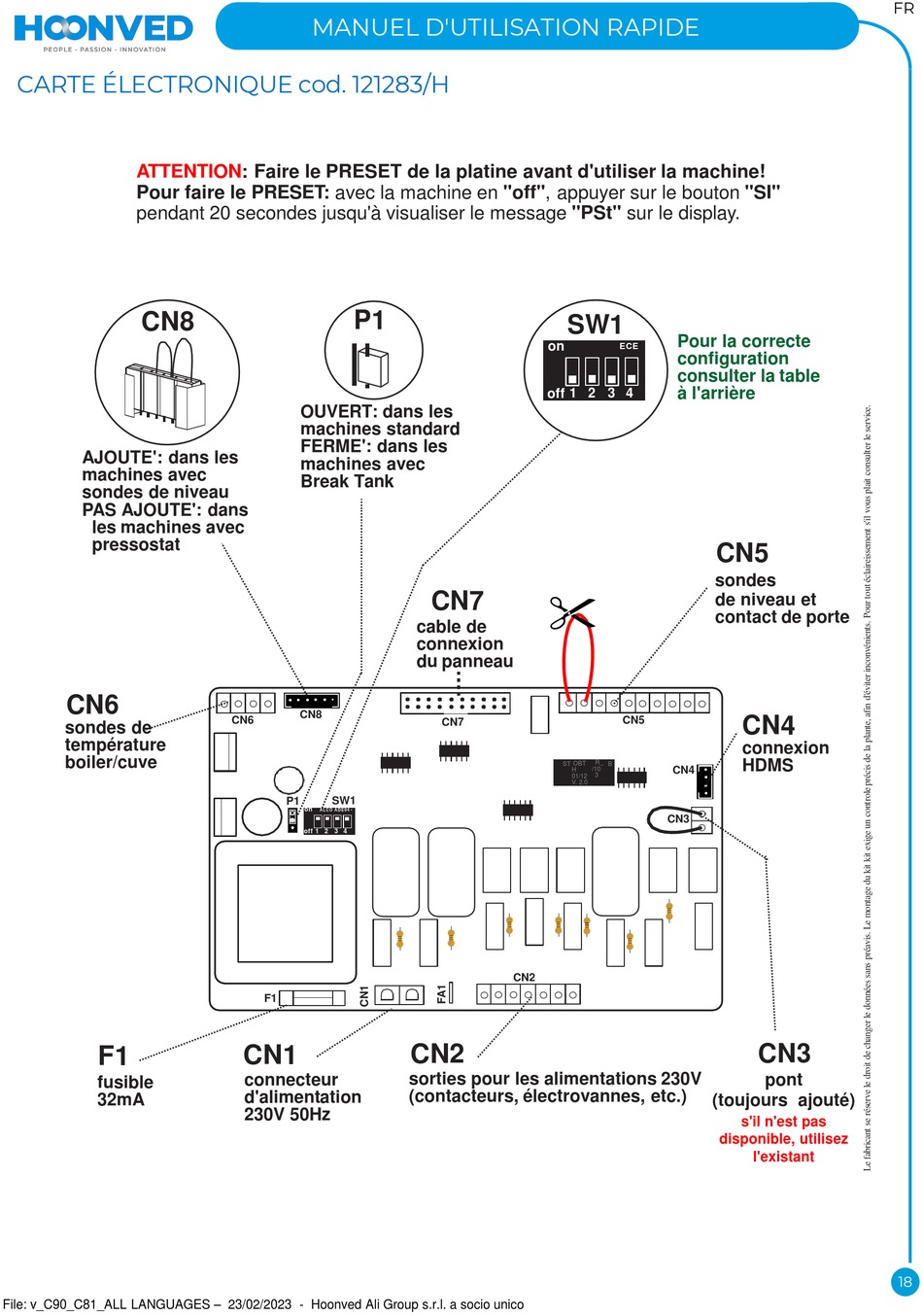

CARTE ÉLECTRONIQUE cod. 121283/H
ATTENTION: Faire le PRESET de la platine avant d'utiliser la machine!
Pour faire le PRESET: avec la machine en "off", appuyer sur le bouton "SI"
pendant 20 secondes jusqu'à visualiser le message "PSt" sur le display.
CN8
AJOUTE': dans les
machines avec
sondes de niveau
PAS AJOUTE': dans
les machines avec
pressostat
CN6
sondes de
température
boiler/cuve
F1
fusible
32mA
File: v_C90_C81_ALL LANGUAGES – 23/02/2023 - Hoonved Ali Group s.r.l. a socio unico
MANUEL D'UTILISATION RAPIDE
P1
OUVERT: dans les
machines standard
FERME': dans les
machines avec
Break Tank
CN8
CN6
SW1
P1
.
on
A L C O A D E 0 4
off 1 2 3 4
F1
CN1
connecteur
d'alimentation
230V 50Hz
SW1
on
off 1 2 3 4
CN7
cable de
connexion
du panneau
CN7
ST OBT
H
01/12
V. 2.0
CN2
CN2
sorties pour les alimentations 230V
(contacteurs, électrovannes, etc.)
Pour la correcte
ECE
configuration
consulter la table
à l'arrière
CN5
sondes
de niveau et
contact de porte
CN5
CN4
connexion
HDMS
R_
B
CN4
/10
3
CN3
CN3
pont
(toujours ajouté)
s'il n'est pas
disponible, utilisez
l'existant
FR
18
