11.9 Wechsel der Bürstenelemente
Vorsicht – Verletzungsgefahr!
Tragen Sie bei diesen Arbeiten Arbeitsschutzkleidung, Arbeitsschutzhandschuhe und
Arbeitsschutzbrille.
Wechseln der Bürstenelemente
1. Demontieren Sie den Antrieb-Bürste (3).
2. Bürste aus der Halterung montieren. Die zwei Lager (2.13) für die
Bürstenwellen abmontieren und entfernen.
3. Heben Sie diese Anordnung mittels eines Kranes, Flaschenzuges oder eines
geeigneten Hilfsmittels von der Anlage herunter.
4. Es ist jetzt möglich die Abstandshalter (2.11) und die einzelnen
Bürstenelemente (2.12) von der Welle (2.2) abzunehmen.
5. Die Bürstenelemente lassen sich in umgekehrter Reihenfolge montieren.

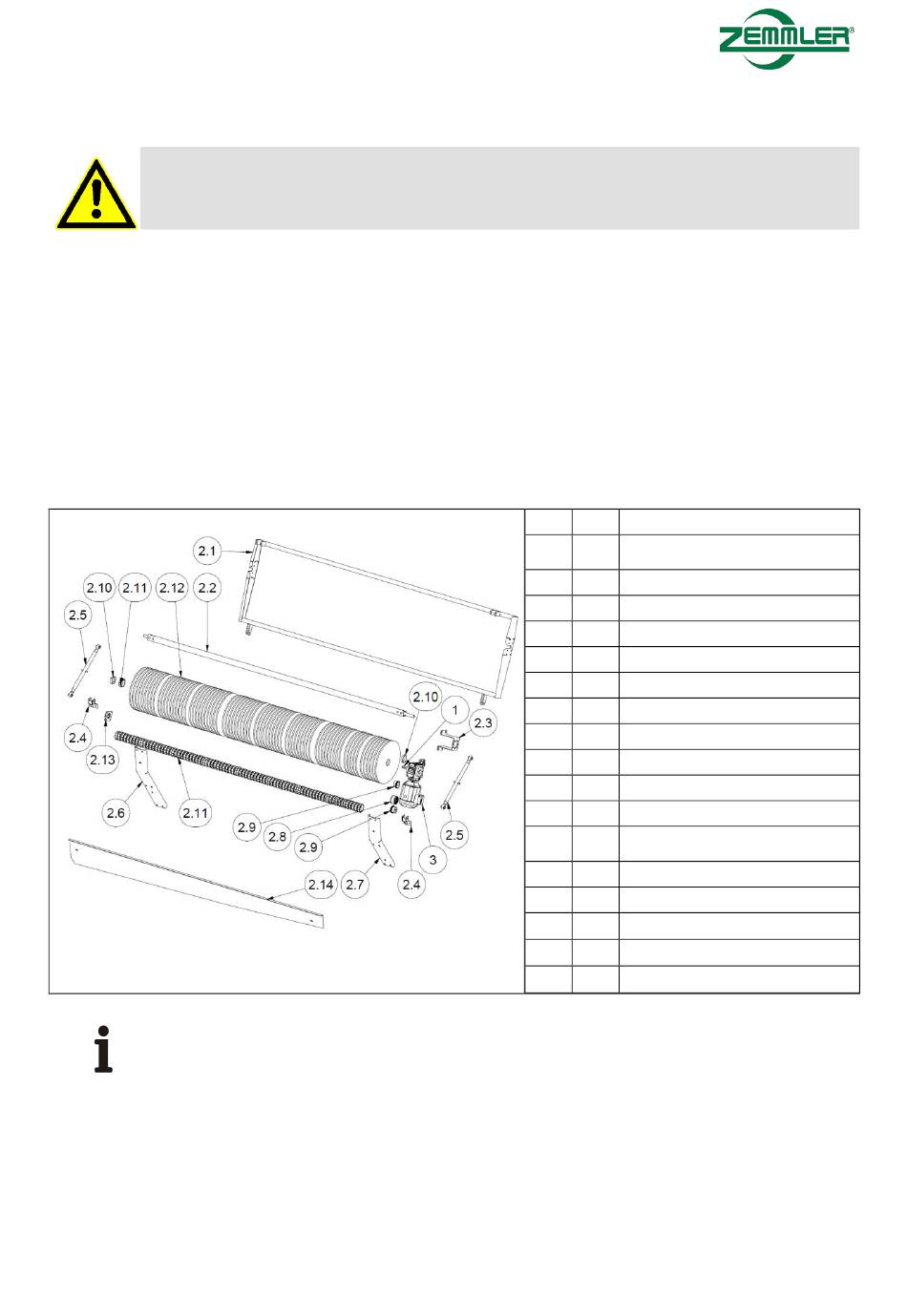

Abb. 11-5: Aufbau und Befestigung des Bürstenelementes
Hinweis!
Falls Sie neue Bürstenelemente benötigen, kontaktieren Sie bitte die ZEMMLER
Siebanlagen. Unsere Mitarbeiter stehen Ihnen gerne zur Verfügung.
Wartung und Instandhaltung
Pos. Anz. Bezeichnung
1
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.10
2.11
2.12
2.13
2.14
3
MS5200.115.21
Welle Bürstenantrieb Diesel
1 elektrisch
1 Trommelbürste ohne Antrieb
1 Bürstenrahmen
1 Bürstenwelle
1 Aufnahme Bürstenmotor
2 Halter Oberlenker
2 Oberlenker 500-M24 Kat.1
1 Bürstenhalter lang
1 Bürstenhalter kurz
1 Kupplung
2 Kupplung
S 10800 Endstück für
2 Bürstenelemente 19 lang
89 Abstandshalter Bürstenelemente
78 Bürstenelement
2 Flanschlagereinheit Ø30
1 Bürstenabdeckblech
1 Antrieb Bürste
®
