ZEMMLER MULTI SCREEN MS 5200 Betriebsanleitung Seite 26

Betriebsanleitung ZEMMLER MULTI SCREEN MS 5200 DE/E
Außerdem können Sie die Anlage direkt mit einer externen Stromversorgung, über eine
400V Steckdose CEE63A, verbinden.
Alle Gurtförderer und die Doppeltrommel werden elektrisch angetrieben. Das Ein- und
Ausklappen der Bänder erfolgt hydraulisch.
4.5 Einspeisung
Die Maschine kann mit einem 63A-Festnetzanschluss oder das eingebaute Aggregat
(Option) betrieben werden. Der Auswahlschalter am Schaltschrank ist entsprechend
einzustellen – siehe Abb. 4-3.
Allgemeine Beschreibung

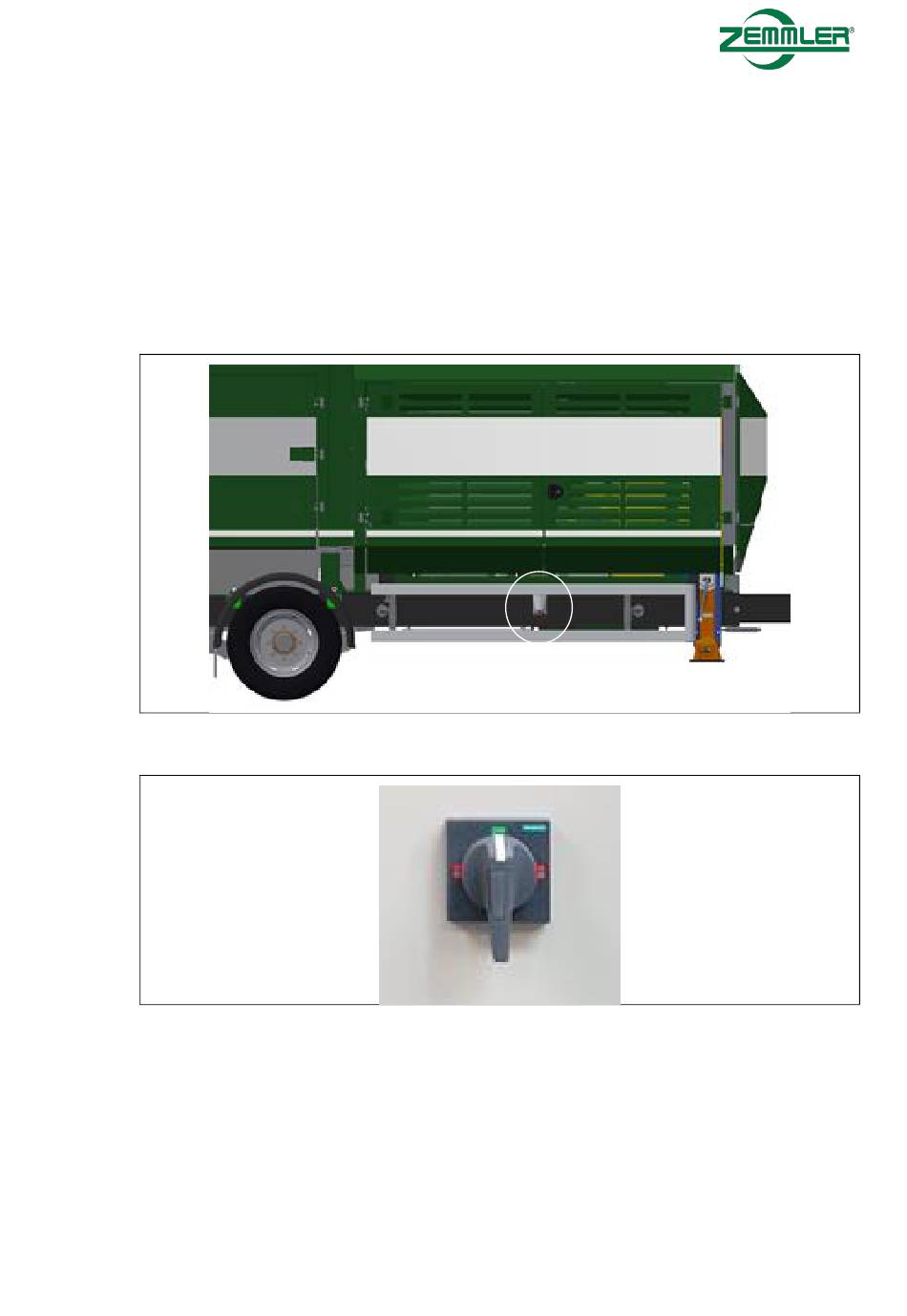

Abb. 4-2: Festnetzanschluss 400V Steckdose CEE63A
Abb. 4-3: Schaltschrank Auswahlschalter
MS5200.115.21 Seite 26
