CT-NET-AWZ
Z
F
Hersteller/Producer:
Stäubli Electrical Connectors AG
Stockbrunnenrain 8
4123 Allschwil/Switzerland
Tel.
+41 61 306 55 55
Fax
+41 61 306 55 56
mail
ec.ch@staubli.com
www.staubli.com/electrical
8 / 8
8 / 8
All manuals and user guides at all-guides.com

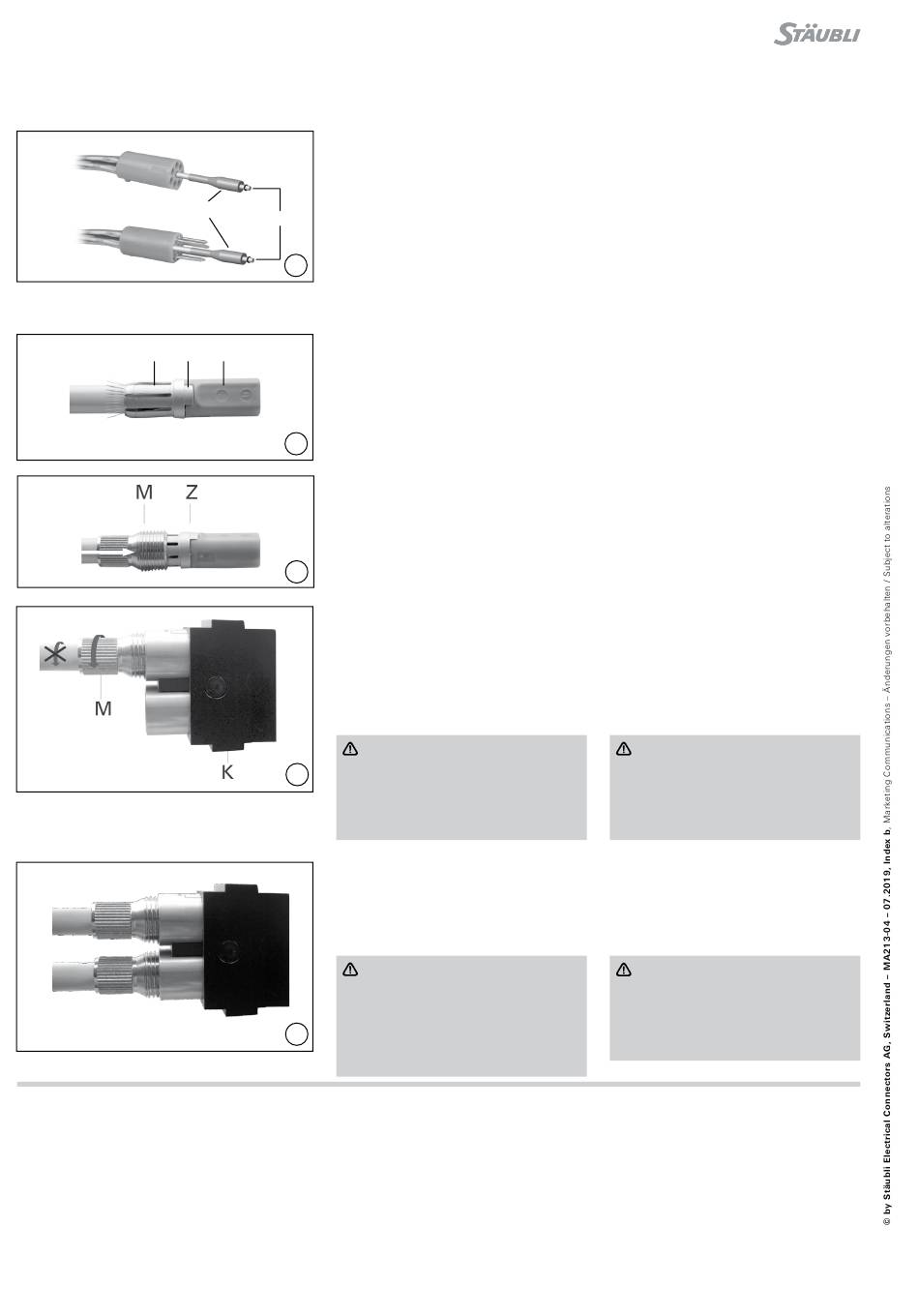

Ausbau der Kontakte
(ill. 10)
Ausbauwerkzeug CT-NET-AWZ von
vorne in den Kontakteinsatz stecken
D
bis zum hörbaren Klicken� Danach mit
dem Dorn D den Kontakt aus dem
Träger stoßen�
10
Montage in Kontaktträger
(ill. 11)
K
Klemmzange Z an den Kontaktträger
K schieben�
Das Führungsteil F auf die flache
Stelle legen�
11
(ill. 12)
Mutter M über die Klemmzange Z
schieben�
12
(ill. 13)
Die ganze Einheit in den Kontaktträger
K schieben�
Auf richtige Positionierung der flachen
Stelle achten� Mutter M anziehen und
gleichzeitig das Kabel festhalten, es
darf sich nicht mitdrehen�
Achtung:
Die Mutter nur von Hand an-
13
ziehen (ohne Werkzeug)� Das
sichtbare Gewinde nach dem
Anziehen der Mutter ist abhängig
vom Kabelaußendurchmesser�
(ill. 14)
Den 2� Kontakteinsatz in gleicher Wei-
se montieren�
Der Kontaktträger ist damit einsatzbe-
reit�
Achtung
Nach dem Crimpen und der
Montage in die Kontaktträger,
sowie vor der ersten Verbindung,
sicherstellen dass die Stecker
14
nicht beschädigt sind (gebogen,
gebrochen���)
Contact disassembly
(ill. 10)
Insert the extraction tool CT-NET-AWZ
from the front side into the contact
insert until you hear a click� Then with
the drift D push out the contact�
Assembly in contact carrier
(ill. 11)
Connect the clamp ring Z to the
contact carrier K� Place the leading
part F over the flat area of the contact
carrier K�
(ill. 12)
Push nut M over the clamp ring Z�
(ill. 13)
Insert the whole unit in the contact
carrier K� Ensure that the position of
the flat part is correct. Tighten nut M
while holding the cable to avoid any
cable rotation�
Attention
Tighten the nut only by hand
(without tool)� The amount of
thread that is visible after tight-
ening the nut depends on the
outside diameter of the cable�
(ill. 14)
Mount the second contact insert in
the same way�
The contact carrier is now ready to
use�
Attention
After crimping and assembly into
the contact carriers, and before
first connection, check that the
plugs are not damaged (bent,
broken...)
