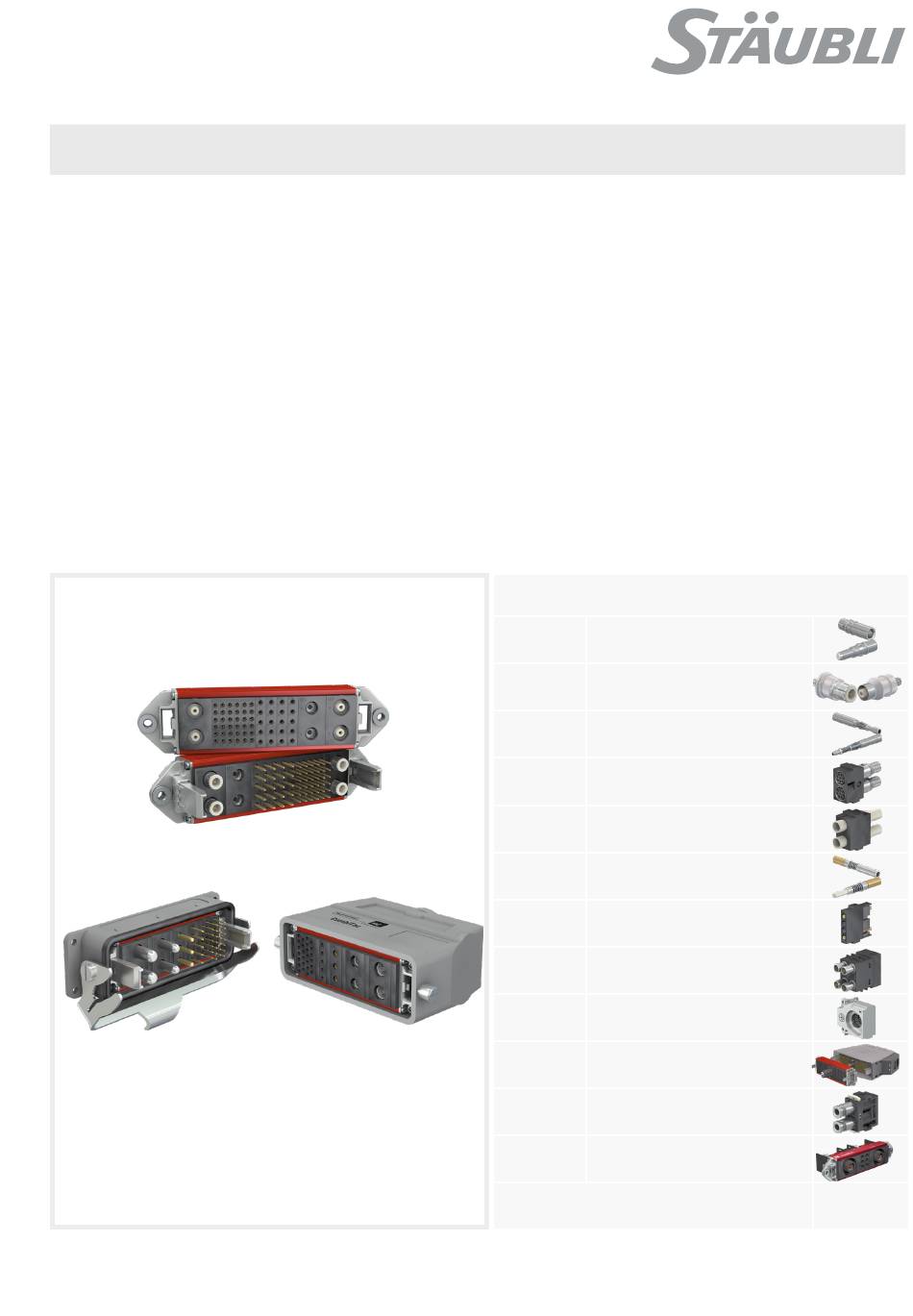

Staubli CombiTac Montageanleitung
Vorschau ausblenden Andere Handbücher für CombiTac:
MA213 (de_en)
Montageanleitung
CombiTac
Inhalt
Sicherheitshinweise ����������������������������������������������������������������� 2-3
von Verbindungen für Flüssigkeit und Gas �����������������������������������4
CombiTac Sicherheitsaspekte ������������������������������������������������������5
Erforderliches Werkzeug ��������������������������������������������������������������6
Orientierung der Kontaktträger �����������������������������������������������������6
Einzelteile/CombiTac-Montage ������������������������������������������������� 7-8
Gehäusemontage ������������������������������������������������������������������������9
Einbau in Anbaugehäuse �����������������������������������������������������������11
Einbau in Tüllengehäuse ������������������������������������������������������������11
Kodierung ����������������������������������������������������������������������������������12
Gehäusegrößen 1 bis 6 �������������������������������������������������������������12
CombiTac-Befestigung auf Platten ���������������������������������������������13
Letzte Kontrolle ��������������������������������������������������������������������������17
Steckzyklen �������������������������������������������������������������������������������18
Notizen �������������������������������������������������������������������������������� 19-20
Lieferformen
Delivery versions
für den Einbau in Platten
for panel assembly
für den Einbau in Gehäuse
for assembly in housings
Die Steckverbinder für Druckluft- und Kühlflüssigkeiten
sind vormontiert.
The compressed air and coolant couplings are delivered
pre-assembled.
Kontakte lose beigelegt
Contacts delivered separately
MA213 (de_en)
Assembly instructions
CombiTac
Content
Safety Instructions ������������������������������������������������������������������� 2-3
liquids and gases �������������������������������������������������������������������������4
Safety situation for CombiTac connectors ������������������������������������5
Tools required ������������������������������������������������������������������������������6
Orientation of the contact carriers ������������������������������������������������6
Individual parts / CombiTac assembly �������������������������������������� 7-8
Housing assembly �����������������������������������������������������������������������9
Installing in surface mount housing ��������������������������������������������11
Installing in housing coupler hood ����������������������������������������������11
Coding ��������������������������������������������������������������������������������������12
Housing sizes 1 to 6 ������������������������������������������������������������������12
Fixing the CombiTac on panel ����������������������������������������������������13
Final check ��������������������������������������������������������������������������������17
Mating cycles ����������������������������������������������������������������������������18
Übersicht der Montageanleitungen
Assembly Instructions overview
Elektrische Steckverbinder
MA213-01
Electrical connectors
Koaxial-Steckverbinder
MA213-02
Coaxial Connectors
Kunststofffaserkontakte POF
MA213-03
Plastic optical fiber contacts POF
Kontakte zur Datenübertragung
MA213-04
Contacts for data transmission
Hochspannungsmodul 2.5 kV / 5 kV
MA213-05
High voltage module 2.5 kV / 5 kV
Glasfaserkontakte GOF
MA213-06
Glass optical fiber contacts GOF
MA213-07
Last Mate First Break (LMFB)
10Gbit Modul
MA213-08
10Gbit module
PE-Modul
MA213-09
PE module
Leichtbaugehäuse
MA213-10
Light housing
6-GHz-Koaxialmodul
MA213-11
Coaxial unit 6 GHz
CombiTac für Batteriepack
MA091
CombiTac for battery pack
Druckluft und Kühlflüssigkeit
Compressed air and coolant
Seiten 4 + 18
pages 4 + 18
1 / 20
