1. Achten Sie darauf, dass die Sicherheitskordel mit der PTZ-Dome-Kamera verbunden ist.
2. Wenn Sie externe Eingangs- oder Ausgangsgeräte (wie Türkontakte, Relais, Analogvideo, Lautsprecher
usw.) haben, verbinden Sie diese mit dem E/A-Anschlusskabel der Kamera.
3. Schließen Sie die Stromversorgung wie folgt an:
Power over Ethernet (PoE) Plus IEEE 802.3at Klasse 4: Verbinden Sie einen PoE Plus-fähigen
l
Injektor oder Schalter mit dem Ethernet-Netzwerkkabel.
60 W PoE Injector (POE-INJ2-60W) — Verbinden Sie ein Ethernet-Netzwerkkabel mit dem Injector.
l
Externe Stromversorgung — Verbinden Sie eine Hilfsstromquelle, die bis zu 60 W unterstützt.
l
Weitere Informationen finden Sie unter Anschließen einer externen Stromquelle auf Seite 14.
4. Verbinden Sie ein Netzwerkkabel mit dem Ethernet-Anschluss (RJ-45-Anschluss).
Die Link-LED leuchtet, sobald eine Netzwerkverbindung hergestellt wurde.
5. Vergewissern Sie sich, dass die Verbindungsstatus-LED den richtigen Zustand signalisiert. Weitere
Informationen finden Sie unter LED-Anzeigen auf Seite 19.
Sichern der PTZ-Dome-Kamera
Nachdem die Kabelverbindungen hergestellt wurden, befestigen Sie die PTZ-Dome-Kamera im Rahmen.

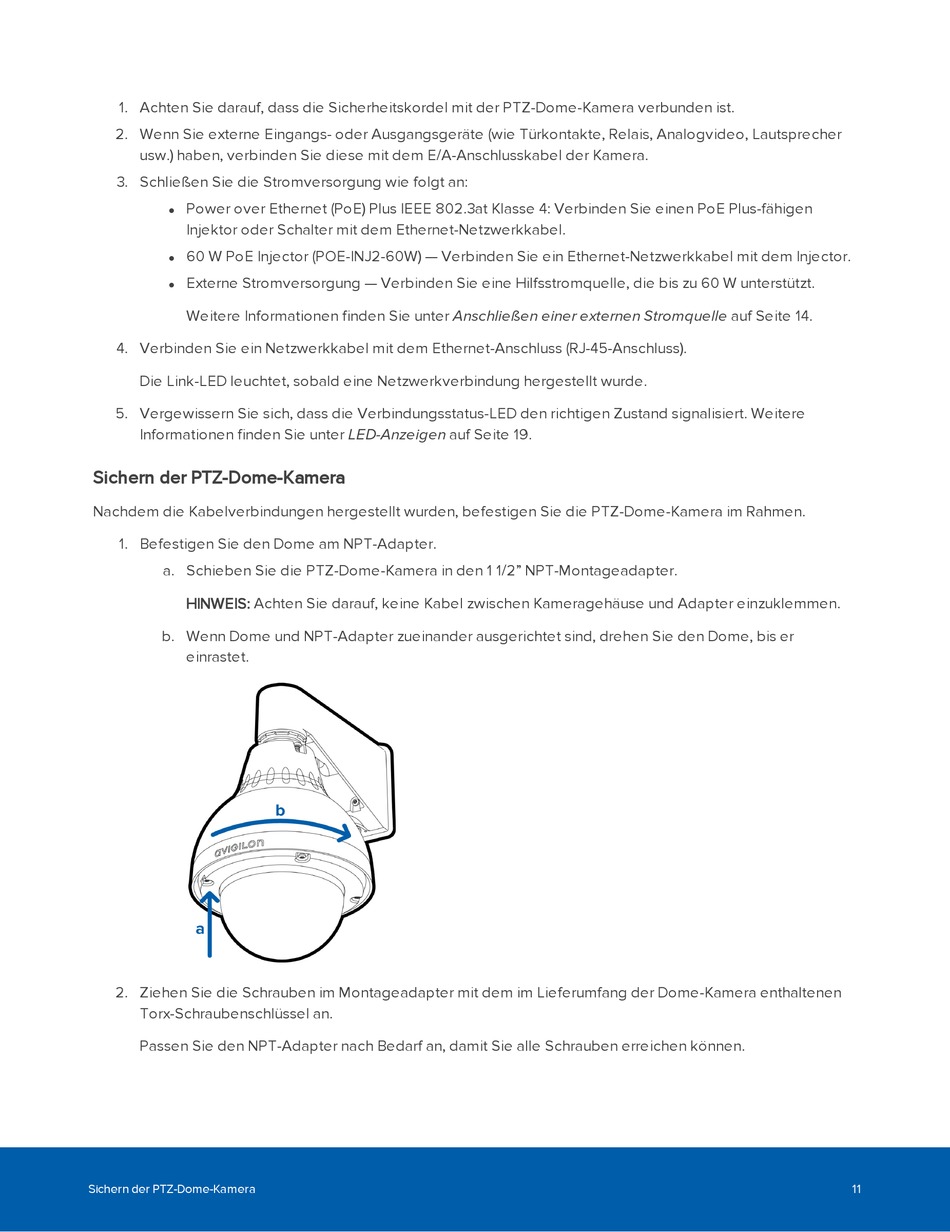

1. Befestigen Sie den Dome am NPT-Adapter.
a. Schieben Sie die PTZ-Dome-Kamera in den 1 1/2" NPT-Montageadapter.
HINWEIS: Achten Sie darauf, keine Kabel zwischen Kameragehäuse und Adapter einzuklemmen.
b. Wenn Dome und NPT-Adapter zueinander ausgerichtet sind, drehen Sie den Dome, bis er
einrastet.
2. Ziehen Sie die Schrauben im Montageadapter mit dem im Lieferumfang der Dome-Kamera enthaltenen
Torx-Schraubenschlüssel an.
Passen Sie den NPT-Adapter nach Bedarf an, damit Sie alle Schrauben erreichen können.
Sichern der PTZ-Dome-Kamera
11
