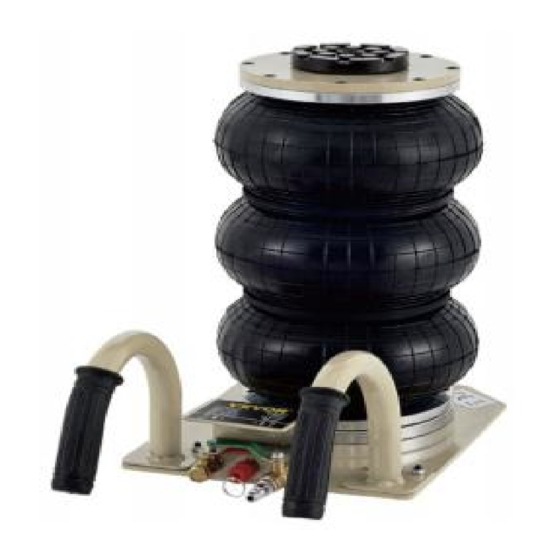

VEVOR ZG-G 3T Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. VEVOR Anleitungen
  4. Werkstattausrüstung
  5. ZG-G 3T
  6. Bedienungsanleitung

VEVOR ZG-G 3T Bedienungsanleitung

Vorschau anzeigen Andere Handbücher für ZG-G 3T:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

  • DEUTSCH, seite 33

Quicklinks

Diese Anleitung herunterladen
Technical Support and E-Warranty Certificate www.vevor.com/support
AIR JACK
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VEVOR ZG-G 3T

Inhaltszusammenfassung für VEVOR ZG-G 3T

  • Seite 33 Machine Translated by Google Technischer Support und E-Garantie-Zertifikat www.vevor.com/support LUFTWAGENHEBER Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab.
  • Seite 34 Machine Translated by Google...
  • Seite 35 Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut...

  • Seite 36: Wichtige Sicherheitshinweise

    Machine Translated by Google WICHTIGE SICHERHEITSHINWEISE WARNUNG: Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie Ihren Wagenheber verwenden. Die richtige Verwendung und Pflege des Wagenhebers trägt dazu bei, dass Sie dauerhaft sichere, störungsfreie Probleme. 1. Der Luftheber ist speziell für Arbeiten konzipiert, bei denen schwere Lasten gehoben werden müssen. Er kann nicht dient als Trägerelement zur dauerhaften Positionierung.

  • Seite 37: Bewahren Sie Diese Anweisungen Auf

    Machine Translated by Google WARNUNG: VERWENDEN SIE DEN WAGENHEBER NICHT ZUM STÜTZEN ODER STABILISIEREN EINER LAST. 1. Die Verwendung des Wagenhebers zum Stützen oder Stabilisieren einer Last kann zu unerwarteten Bewegung und kann zu schweren Verletzungen, Quetschungen und zum Tod führen. Immer sicher die zu hebende Last festklemmen und stabilisieren.

  • Seite 38: Technische Daten

    Machine Translated by Google TECHNISCHE DATEN kurzer Griff langer Griff Modell ZG-G ZG-H ZG-E/ZG-B ZG-C/ZG-A 3 Töne/5 Töne 3 Töne / 5 Töne 3 Tonnen 3 Tonnen Kapazität 140~450mm / 140~450mm / Hubhöhe 140-450 mm 140 bis 400 mm 140 – 470 mm Reichweite -60ÿ~+50ÿ...
  • Seite 39 Machine Translated by Google PACKLISTE ZG-G ZG-H ZG-E/ZG-B ZG-C/ZG-A Ersatzteile Luftheber handhaben Pleuelstange Pleuelstange Ventilbauteil Klemmplatte Rundkopfschraube M6 Schraube M6 Schraube M6-Mutter M8 Schraube M8 Mutter Einlassanschluss Bedienungsanleitung...

  • Seite 40: Installationsschritte

    Machine Translated by Google INSTALLATIONSSCHRITTE ZG-G (3T) Installationsschritte 1. PACKLISTE 2. Nehmen Sie den Wagenheberkörper heraus. 3. Installieren Sie den Griff und das Ventil Komponenten. ZG-H (3T) Installationsschritte 1. PACKLISTE 2. Nehmen Sie den Wagenheberkörper heraus. 3. Installieren Sie den Griff und das Ventil Komponenten.
  • Seite 41 Machine Translated by Google ZG-C (3T) /ZG-A(5t) Installationsschritte 1. Öffnen Sie die Zubehörkits. Einlassanschluss Einlassanschluss Klemmen M6 Mutter M8 Mutter M8 Schraube Platte Schrauben (Uns) (Euro) 2 Stück 4 Stück 5 Stück 1 Stück 1 Stück 1 Stück 1 Stück 2.
  • Seite 42 Machine Translated by Google 4. Installieren Sie den Luftheber und die Pleuelstange A mit M8-Schraube und M8-Mutter. 5. Führen Sie das Luftrohr durch Loch A und Ausgangsloch B und verriegeln Sie das Luftrohr im Anschlussstück. 6. Beschreibung der Ventilkomponenten. Der Arbeitsdruck des Überdruckventils beträgt 10 Bar Auslassventil (142 PSI).
  • Seite 43 Machine Translated by Google 7. Schließen Sie die Aufblasleitung an den Einlassanschluss an. Schließen 8. Öffnen Sie das grüne Einlassventil zum Aufblasen, heben Sie den Airbag auf die entsprechende Höhe und schließen Sie das Einlassventil, um den Vorgang abzuschließen. (Hinweis: Stellen Sie sicher, dass das Entlüftungsventil während des Aufblasens geschlossen ist, und halten Sie einen Aufblasdruck von 6-8 MPa aufrecht.) offen schließen...
  • Seite 44 Machine Translated by Google 9. Luft ablassen: Luftdruck durch Öffnen des roten Auslassventils ablassen, bis der Airbag den niedrigsten Punkt erreicht hat, dann schließen Sie das Auslassventil. (Bitte beachten Sie: Stellen Sie sicher, dass die (Das Ansaugventil ist während des Entlüftungsvorgangs geschlossen). schließen offen GEBRAUCHSANWEISUNG...
  • Seite 45 Machine Translated by Google 1. Wagenheber montieren und positionieren unter dem anzuhebenden Bereich. 2. Schließen Sie das Luftrohr an den Einlass an Ventil, öffnen Sie das grüne Einlassventil, heben Sie den Airbag auf die gewünschte Höhe und dann schließen Sie das grüne Ansaugventil 3.
  • Seite 46 Machine Translated by Google Gründen ist zum Anheben des Fahrzeugs über einen längeren Zeitraum eine Stützhalterung erforderlich. 1. Vorderrad: Platzieren Sie den Airbag-Wagenheber am unteren Stützarm oder an der Rahmenposition, um eine Seite des Fahrzeugs problemlos anzuheben, wie in der folgenden Abbildung gezeigt: 2.
  • Seite 47 Machine Translated by Google Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN. Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730 YH CONSULTING LIMITED.
  • Seite 48 Machine Translated by Google Technischer Support und E-Garantie-Zertifikat www.vevor.com/support...
