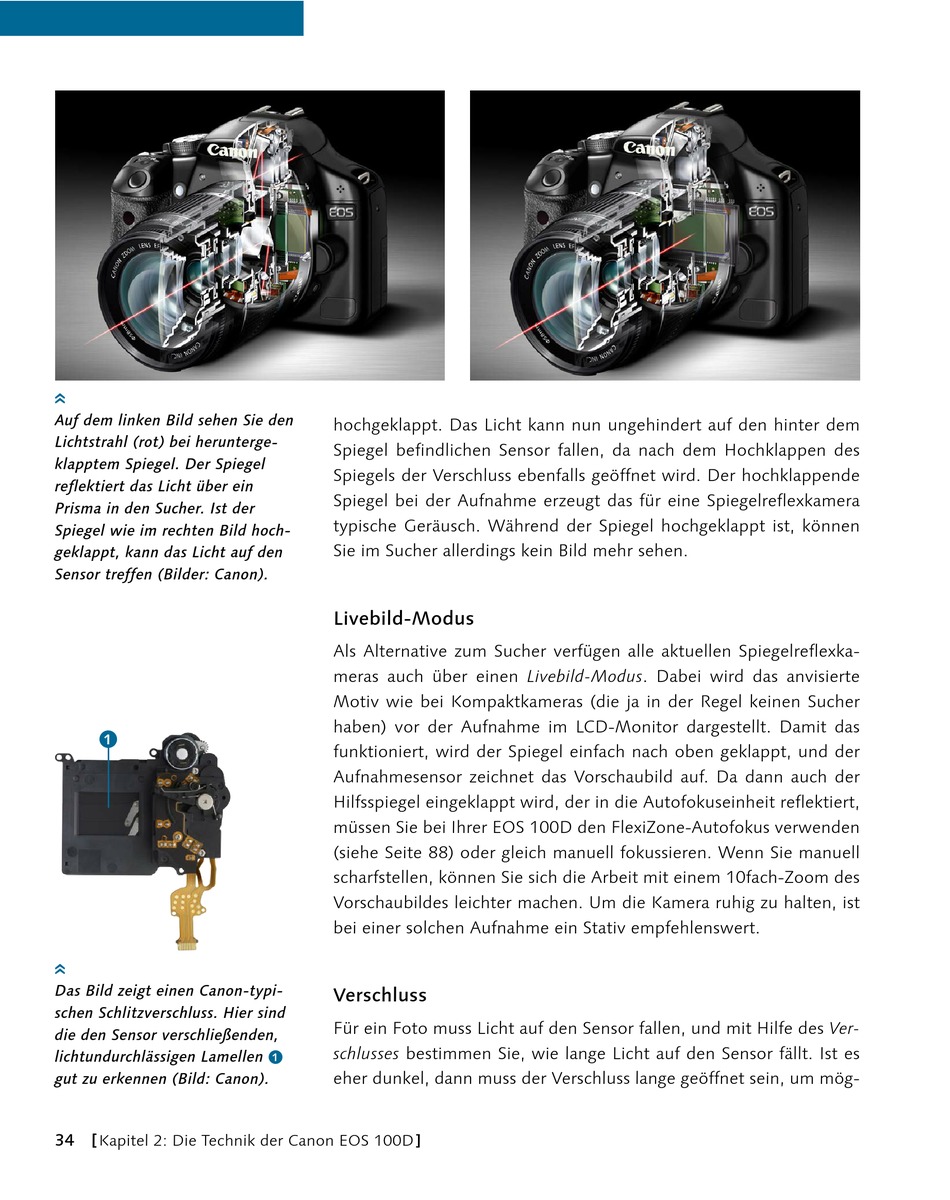

Auf dem linken Bild sehen Sie den
Lichtstrahl (rot) bei herunterge-
klapptem Spiegel. Der Spiegel
reflektiert das Licht über ein
Prisma in den Sucher. Ist der
Spiegel wie im rechten Bild hoch-
geklappt, kann das Licht auf den
Sensor treffen (Bilder: Canon).
a
Das Bild zeigt einen Canon-typi-
schen Schlitzverschluss. Hier sind
die den Sensor verschließenden,
lichtundurchlässigen Lamellen
gut zu erkennen (Bild: Canon).
34 [
Kapitel 2: Die Technik der Canon EOS 100D ]
hochgeklappt. Das Licht kann nun ungehindert auf den hinter dem
Spiegel befindlichen Sensor fallen, da nach dem Hochklappen des
Spiegels der Verschluss ebenfalls geöffnet wird. Der hochklappende
Spiegel bei der Aufnahme erzeugt das für eine Spiegelreflexkamera
typische Geräusch. Während der Spiegel hochgeklappt ist, können
Sie im Sucher allerdings kein Bild mehr sehen.

Livebild-Modus

Als Alternative zum Sucher verfügen alle aktuellen Spiegelreflexka-
meras auch über einen Livebild-Modus. Dabei wird das anvisierte
Motiv wie bei Kompaktkameras (die ja in der Regel keinen Sucher
haben) vor der Aufnahme im LCD-Monitor dargestellt. Damit das
funktioniert, wird der Spiegel einfach nach oben geklappt, und der
Aufnahmesensor zeichnet das Vorschaubild auf. Da dann auch der
Hilfsspiegel eingeklappt wird, der in die Autofokuseinheit reflektiert,
müssen Sie bei Ihrer EOS 100D den FlexiZone-Autofokus verwenden
(siehe Seite 88) oder gleich manuell fokussieren. Wenn Sie manuell
scharfstellen, können Sie sich die Arbeit mit einem 10fach-Zoom des
Vorschaubildes leichter machen. Um die Kamera ruhig zu halten, ist
bei einer solchen Aufnahme ein Stativ empfehlenswert.

Verschluss

Für ein Foto muss Licht auf den Sensor fallen, und mit Hilfe des Ver-
schlusses bestimmen Sie, wie lange Licht auf den Sensor fällt. Ist es
1
eher dunkel, dann muss der Verschluss lange geöffnet sein, um mög-
