PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG

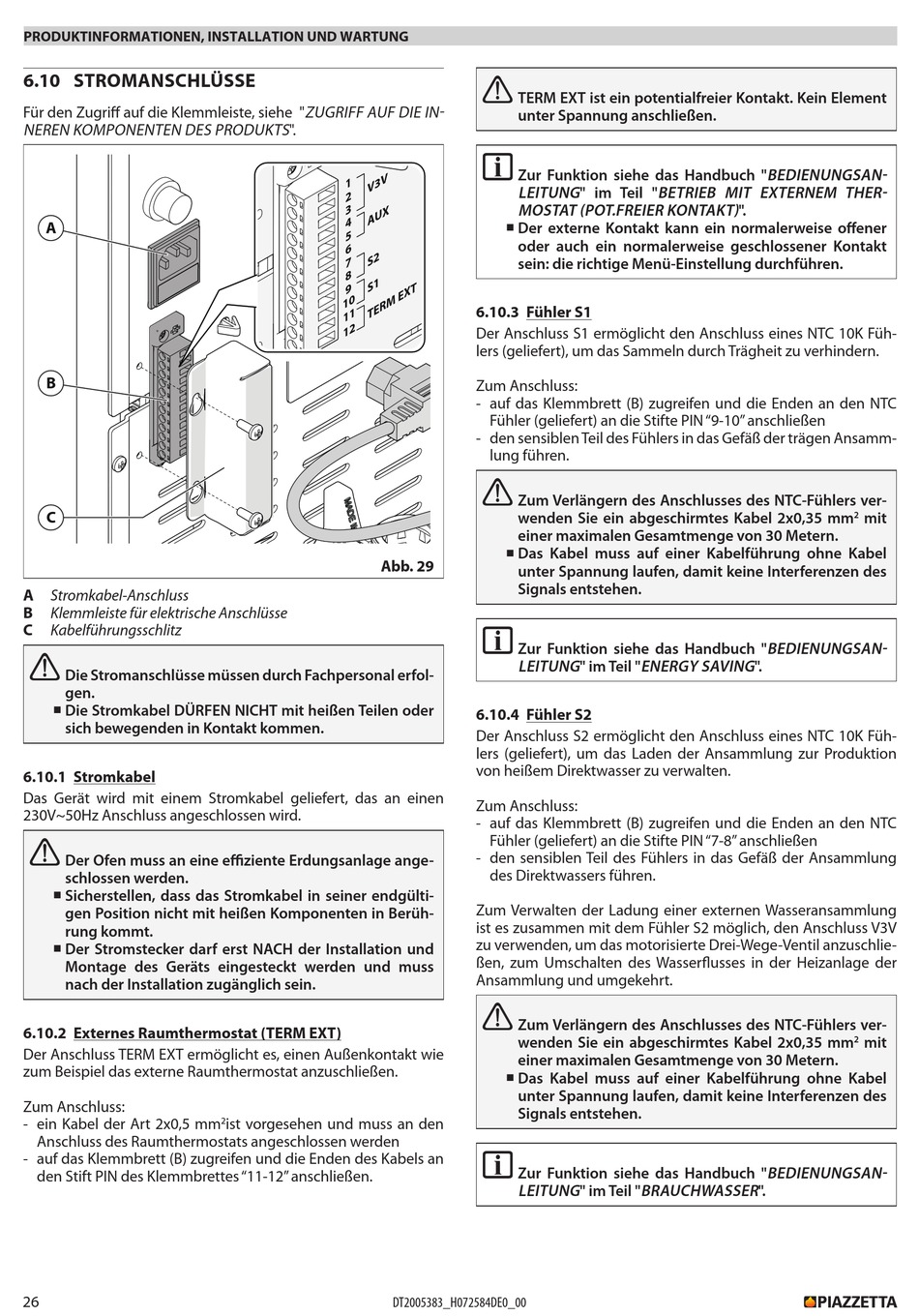

6.10 STROMANSCHLÜSSE
Für den Zugriff auf die Klemmleiste, siehe " ZUGRIFF AUF DIE IN-
NEREN KOMPONENTEN DES PRODUKTS ".
A
B
C
A Stromkabel-Anschluss
B
Klemmleiste für elektrische Anschlüsse
C
Kabelführungsschlitz
a
Die Stromanschlüsse müssen durch Fachpersonal erfol-
gen.
Die Stromkabel DÜRFEN NICHT mit heißen Teilen oder
■
sich bewegenden in Kontakt kommen.
6.10.1 Stromkabel
Das Gerät wird mit einem Stromkabel geliefert, das an einen
230V~50Hz Anschluss angeschlossen wird.
a
Der Ofen muss an eine effiziente Erdungsanlage ange-
schlossen werden.
Sicherstellen, dass das Stromkabel in seiner endgülti-
■
gen Position nicht mit heißen Komponenten in Berüh-
rung kommt.
Der Stromstecker darf erst NACH der Installation und
■
Montage des Geräts eingesteckt werden und muss
nach der Installation zugänglich sein.
6.10.2 Externes Raumthermostat (TERM EXT)
Der Anschluss TERM EXT ermöglicht es, einen Außenkontakt wie
zum Beispiel das externe Raumthermostat anzuschließen.
Zum Anschluss:
- ein Kabel der Art 2x0,5 mm
Anschluss des Raumthermostats angeschlossen werden
- auf das Klemmbrett (B) zugreifen und die Enden des Kabels an
den Stift PIN des Klemmbrettes "11-12" anschließen.
26
V
1
V 3
2
3
X
A U
4
5
6
S 2
7
8
S 1
9
1 0
R M
T E
1 1
1 2
Abb. 29
ist vorgesehen und muss an den
2
DT2005383_H072584DE0_00
a
TERM EXT ist ein potentialfreier Kontakt. Kein Element
unter Spannung anschließen.
i
Zur Funktion siehe das Handbuch " BEDIENUNGSAN-
LEITUNG " im Teil " BETRIEB MIT EXTERNEM THER-
MOSTAT (POT.FREIER KONTAKT) ".
Der externe Kontakt kann ein normalerweise offener
■
oder auch ein normalerweise geschlossener Kontakt
sein: die richtige Menü-Einstellung durchführen.
T
E X
6.10.3 Fühler S1
Der Anschluss S1 ermöglicht den Anschluss eines NTC 10K Füh-
lers (geliefert), um das Sammeln durch Trägheit zu verhindern.
Zum Anschluss:
- auf das Klemmbrett (B) zugreifen und die Enden an den NTC
Fühler (geliefert) an die Stifte PIN "9-10" anschließen
- den sensiblen Teil des Fühlers in das Gefäß der trägen Ansamm-
lung führen.
a
Zum Verlängern des Anschlusses des NTC-Fühlers ver-
wenden Sie ein abgeschirmtes Kabel 2x0,35 mm
einer maximalen Gesamtmenge von 30 Metern.
Das Kabel muss auf einer Kabelführung ohne Kabel
■
unter Spannung laufen, damit keine Interferenzen des
Signals entstehen.
i
Zur Funktion siehe das Handbuch " BEDIENUNGSAN-
LEITUNG " im Teil " ENERGY SAVING ".
6.10.4 Fühler S2
Der Anschluss S2 ermöglicht den Anschluss eines NTC 10K Füh-
lers (geliefert), um das Laden der Ansammlung zur Produktion
von heißem Direktwasser zu verwalten.
Zum Anschluss:
- auf das Klemmbrett (B) zugreifen und die Enden an den NTC
Fühler (geliefert) an die Stifte PIN "7-8" anschließen
- den sensiblen Teil des Fühlers in das Gefäß der Ansammlung
des Direktwassers führen.
Zum Verwalten der Ladung einer externen Wasseransammlung
ist es zusammen mit dem Fühler S2 möglich, den Anschluss V3V
zu verwenden, um das motorisierte Drei-Wege-Ventil anzuschlie-
ßen, zum Umschalten des Wasserflusses in der Heizanlage der
Ansammlung und umgekehrt.
a
Zum Verlängern des Anschlusses des NTC-Fühlers ver-
wenden Sie ein abgeschirmtes Kabel 2x0,35 mm
einer maximalen Gesamtmenge von 30 Metern.
Das Kabel muss auf einer Kabelführung ohne Kabel
■
unter Spannung laufen, damit keine Interferenzen des
Signals entstehen.
i
Zur Funktion siehe das Handbuch " BEDIENUNGSAN-
LEITUNG " im Teil " BRAUCHWASSER ".
mit
2
mit
2
