Die Anlage ist in feuchtefreien Räumen zu lagern und vor
schädlichen Witterungseinflüssen zu schützen.
•
Berühren Sie den Kessel nie mit nassen oder feuchten Körperteilen
und/oder barfuß.
•
Vor der Reinigung ist die Anlage stromlos zu schalten.
•
Während des Betriebs ist für regelmäßige Wartung und Inspektion
der Anlage durch qualifiziertes Personal zu sorgen.
•
Wird der Kessel ohne Wasser eingeschaltet, warten Sie bis der
Kessel abkühlt, dann füllen Sie Wasser nach und schalten Sie den
Kessel erneut ein. Heiße Teile der Sieder dürfen keinesfalls mit
kaltem Wasser begossen werden!
2.3. ZUSÄTZLICHE INFORMATIONEN
•
Bei irgendwelchen Schwierigkeiten wenden Sie sich an die
Verkaufsstelle oder das DEFRO-Personal und bei einer
erforderlichen Reparatur bestellen Sie die originellen Ersatzteile.
• Diese Anleitung ist sorgfältig aufzubewahren, denn sie
muss durch die ganze Betriebsdauer der Anlage verfügbar
sein. Beim Weiterverkauf oder Abtretung der Anlage stellen
Sie sicher, dass diese Anleitung dem Produkt beigelegt wird
• Wird die Anleitung verloren gehen, beantrag Sie eine
neue Kopie bei der Verkaufsstelle oder direkt bei DEFRO.
2.4. BESTIMMUNG
Der Elektrokessel DBE OPTIMA dient der Beheizung der
Räume mit Niedrigtemperatur-Zentralheizungsanlage. Der
Kessel kann sowohl in offene wie auch in geschlossene
Systeme eingebaut werden. Der Kessel ist für mehrfachen
Anschluss ausgelegt.
3.
TECHNSCHE EIGENSCHAFTEN
3.1. AUFBAU UND FUNKTION
Das Wasser der Heizungsanlage wird in dem Wärmetauscher (2)
durch eine Gruppe elektrischer Sieder erwärmt. Erwärmtes Wasser
versorgt die Zentralheizungsanlage durch den Stutzen (3). Der
Wasserumlauf im Keser und in der ZH-Anlage wird von einer Pumpe (6)
erzwungen. Nach der Erwärmung und Wärmeabgabe strömt das Wasser
über den Stutzen (4) zurück zum Kessel und zum Wärmetauscher. Auf dem
Wärmetauscher gibt es ein Entlüftungsventil (1) und hinter der Innenwand
des Kessels befindet sich ein Membrangefäß, das mit der ZH-Anlage durch
eine Leitung (4) gleich hinter dem Rücklaufstutzen verbunden ist. Der
Kesselbetrieb wird von einem elektronischen Steuergerät der Fa. Tech (8)
überwacht. Wird die Wassertemperatur 90 °C überschritten (z.B. bei allzu
niedriger Wärmeabnahme), wird der Wärmeschutz (7) ausgelöst, der mit
dem Anstiegsauslöser steuert. Das Ansprechen des Anstiegsauslösers
verursacht
die
Versorgungstrennung
Wiedereinschaltung ist erst nach der Temperatursenkung unter die
Auslösungsschwelle des Thermoschutzes und nach der erneuten
Betätigung des Anstiegsauslösers möglich.
für
die
Sieder.
Eine

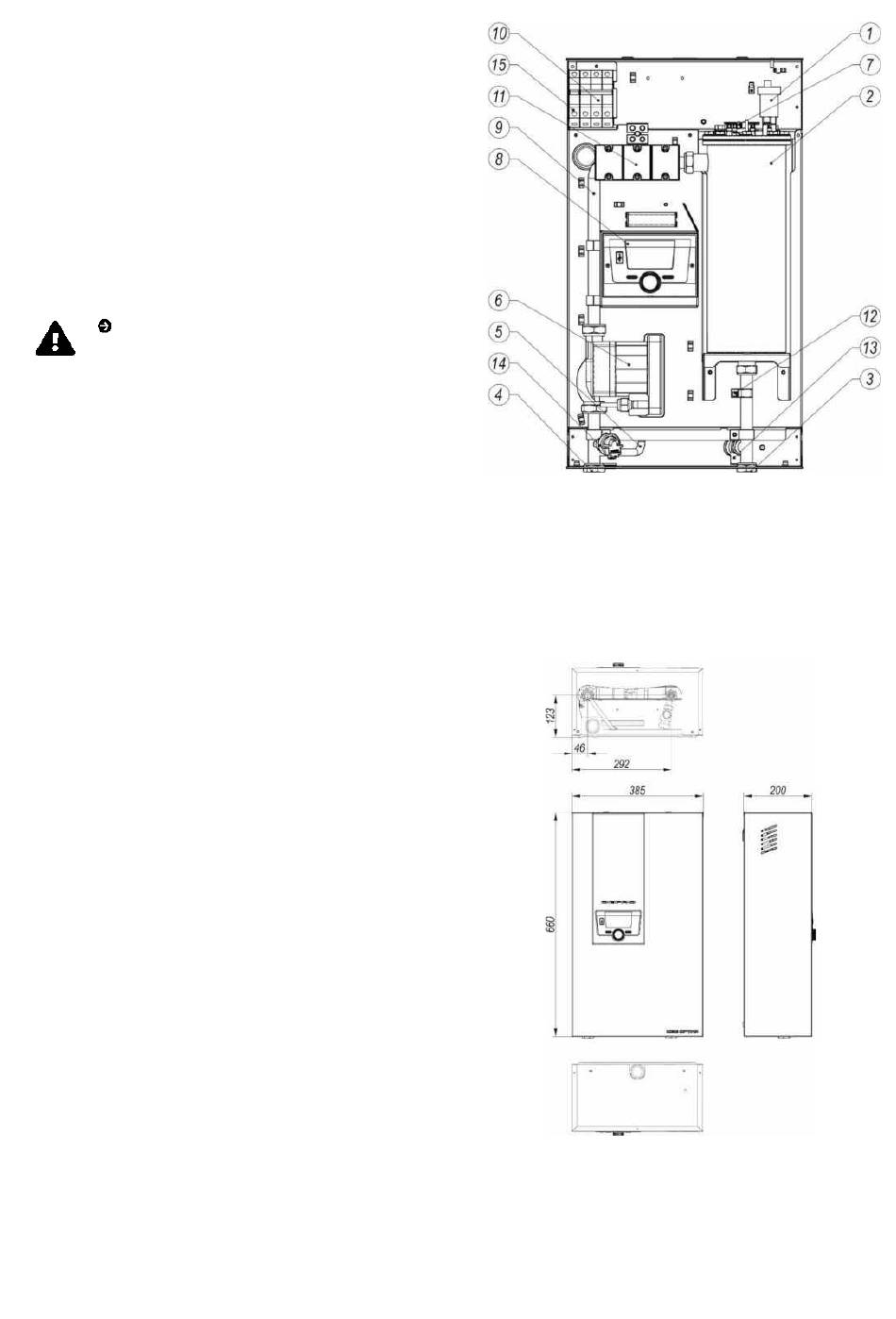

Abbildung 1: Innenaufbau des Kessels DEFRO DBE OPTMA:
1 - Entlüftungsventil, 2 - Wärmetauscher, 3 – Speiserohr der ZH-Anlage mit
Stutzen, 4 – Rücklaufstutzen aus der ZH-Anlage, 5 – Leitung des
Membrangefäßes, 6-Kreiselpumpe, 7-Thermoschutz, 8 - Steuergerät der Fa.
Tech, 9 - Rücklaufrohr, 10 - Überstrom-Trennschalter, 11 - Gruppe
elektronischer Kontakte, 12 - Temperaturfühler des Speisewassers, 13 -
Sicherheitsventil, 14 - Druckumformer, 15-Anstiegsausloeser.
3.2. TECHNISCHE DATEN
Abbildung 2. Abmessungen des Elektrokessels DEFRO DBE OPTIMA
