Wichtiger Hinweis:
Bei starken Spannungsschwankungen, Störimpulsen oder sonstigen Störungen, kann es vorkommen, dass
eine Sicherheitselektronik die elektronische Steuerung abschaltet, und somit kein Fahrbetrieb mehr möglich
ist. In vielen Fällen kann die elektronische Steuerung durch das Aus- und Einschalten mittels Hauptschalter
wieder aktiviert werden.

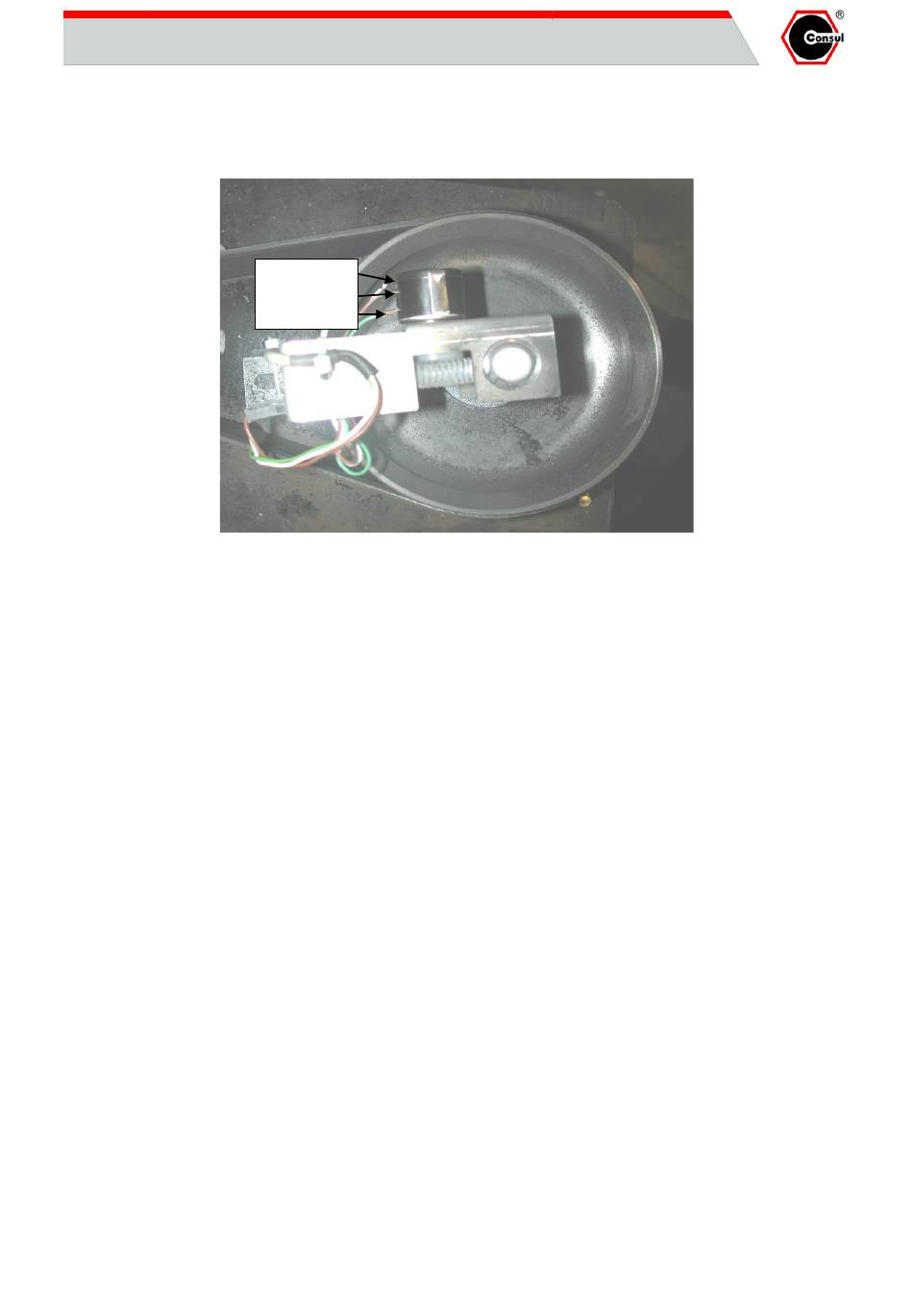

Der Wegaufnehmer P1 sind an der Hebebühne nicht gekennzeichnet. Die Lage der Bauteile entspricht
dieser Skizze. Die Verdrahtung der Wegaufnehmer muss nach vorgegebenem Schema entsprechend der
Farbzuordnung durchgeführt werden. Falsche Verdrahtung zerstört die Wegaufnehmer!
Beim Einsetzen eines neuen µControllers oder einer neuen Platine, sowie bei einer sonst nicht
behebbaren Störung im Steuerungsablauf, kann die Durchführung der nachfolgenden Prozedur
Abhilfe verschaffen!
EEPROM aktivieren
1.
Hauptschalter aus
2.
Brückenstecker (Jumper) auf gebrückt stecken
3.
Hauptschalter ein
4.
Brückenstecker (Jumper) entfernen (auf nicht gebrückt stecken)
5.
Hauptschalter aus
6.
Hauptschalter ein
7.
Steuerung aktivieren über Stellung 8 des Programmschalters und Bestätigungstaste drücken
Kontakte/Hupe und Daten im EEPROM (Speicher) testen
(Hubwagen dürfen nicht in der Nähe der Endanschläge stehen)
1.
Programm-Schalter auf 8 drehen
2.
Bestätigungstaste drücken
3.
LED 2 blinkt grün, die Hupe wird eingeschaltet
Schalter „Aufwärts" betätigen und halten, bis sich die Hubwagen bewegt haben
4.
5.
Die Bühne fährt wenige cm aufwärts
6.
LED 1 blinkt grün, die Hupe bleibt eingeschaltet
7.
Schalter Abwärts betätigen und halten, bis sich die Hubwagen bewegt haben.
8.
Die Bühne fährt wenige cm abwärts
9.
war der Test erfolgreich, blinken beide LEDs grün
10. Im Fehlerfall blinken beide LEDs rot
11. Bestätigungstaste drücken (EEPROM-Test)
12. Im Normalfall leuchten beide LEDs grün
13. Im Fehlerfall blinken beide LEDs rot. Ebenfalls ertönt der Summer intervallartig. Zur Fehlerbehebung muß die Elektronik vom Netz
getrennt, (Hauptschalter auf 0) der Brückenstecker auf der Leiterplatte auf gebrückt gesteckt, und die Elektronik wieder
eingeschaltet werden (RESET-Erzeugung). Danach die Elektronik nochmals vom Netz trennen, Brückenstecker wieder auf nicht
gebrückt stecken und die Elektronik wieder einschalten.
14. Programm-Schalter auf nächsten beliebigen Modus drehen.
15. Bestätigungstaste drücken
CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc39
weiß
braun
grün
