Consul C Line 1.30 HD FLEX Originalbetriebsanleitung

1-säulen-hydraulik-hebebühne

Werbung

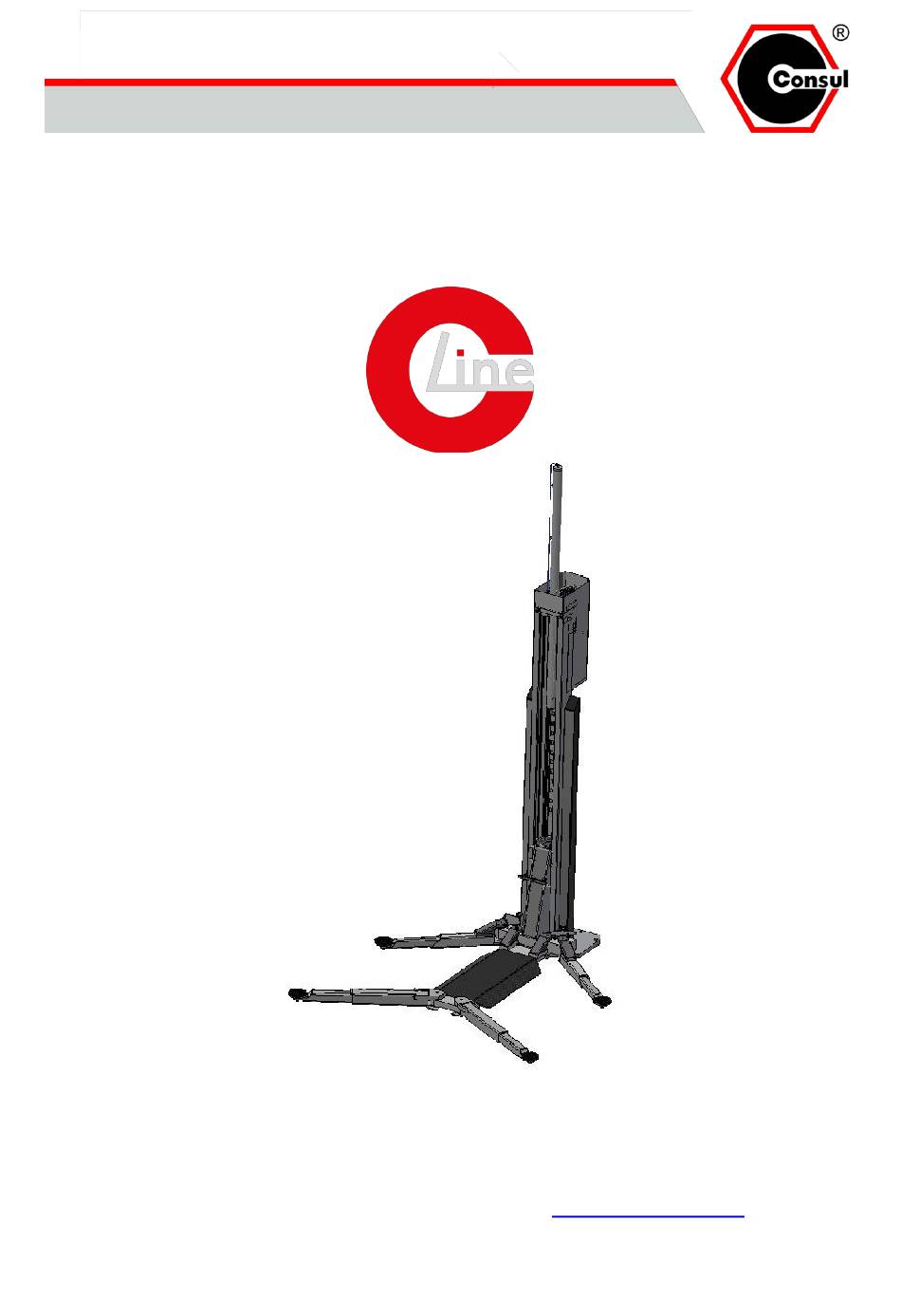

1-Säulen-Hydraulik-Hebebühne
1.30 HD FLEX (Z402)
Original Betriebsanleitung
Titelblatt
Design by: Consul Werkstattausrüstung GmbH · Daimlerstraße 1 · D-58553 Halver
Tel. (02353) 7009-0 · Fax (02353) 7009-80 · E-Mail:
info@consul-gmbh.com
Version 03.2021
1

Werbung

loading

Inhaltszusammenfassung für Consul C Line 1.30 HD FLEX

  • Seite 1 1-Säulen-Hydraulik-Hebebühne 1.30 HD FLEX (Z402) Original Betriebsanleitung Titelblatt Design by: Consul Werkstattausrüstung GmbH · Daimlerstraße 1 · D-58553 Halver Tel. (02353) 7009-0 · Fax (02353) 7009-80 · E-Mail: info@consul-gmbh.com Version 03.2021...
  • Seite 2 Dokumentations-Daten: Hebebühne 1.30 HD FLEX (Z402) Erstauflage 02.2021 Änderungen: Sicherheitshinweise und praktischer Betrieb (2022-10-27) CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc2...
  • Seite 3 Störung und Ursache ......................62 UVV ........................... 64 Wartung und Pflege ......................65 Reinigungs- und Pflegeanweisung Lackierung ..............66 Ersatzteilliste Z402.00-71000.4 Consul 1.30 HD-FLEX ............. 67 Ersatzteilbeschaffung......................72 Hinweise für die Durchführung der Sicht- und Funktionsprüfung ........73 Garantiekarte ........................76...
  • Seite 4 Baumuster entspricht, nach den Regeln der Technik gefertigt wurde und ohne Änderung bestimmungsgemäß nach Maßgabe der entsprechenden Prüfvorschrift verwendet werden kann. Consul Werkstattausrüstung GmbH - Halver, den 02.02.2021 (Frank von der Crone) ------------------------------------------------------------------------------------------------------------------------- S T A M M B L A T T Hersteller: Consul Werkstattausrüstung GmbH...
  • Seite 5 Betriebsmittel/die elektrotechnische Ausrüstung der Maschine oder Anlage vor der ersten Inbetriebnahme zu prüfen bzw. prüfen zu lassen. Zivilrechtliche Gewährleistung und Haftungsansprüche werden durch diese Bestätigung nicht geregelt. Hersteller oder Errichter der Anlage / des Betriebsmittels: Consul Werkstattausrüstung GmbH Daimlerstraße 1 D – 58553 Halver Halver, 02.02.2021...
  • Seite 6 (Verwenden Sie gegebenenfalls die Rückseite dieses Merkblattes). Schadensbehebung und Abrechnung Eine Regulierung von Transportschäden kann nur von der Fa. CONSUL Werkstattausrüstung GmbH übernommen werden, wenn eine Schadensmeldung wie oben beschrieben vorliegt. Reparaturen bzw. Ersatzteillieferungen sowie die Abrechnung von Transportschäden erfolgen über Ihre CONSUL –...
  • Seite 7 TRANSPORTSCHADEN-MELDUNG Bei der Hebebühne Typ: _______________________________________________________ Seriennummer: ______________________________________________ angeliefert mit Lieferschein Nr.: _____________________________________________ durch Firma: _____________________________________________________ Datum:_____________________________________________________ wurde bei Anlieferung beim Auspacken folgender Schaden festgestellt: ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ ____________________________________________________________________________________ (Genaue Schadensbeschreibung) Die Verpackung war beschädigt nicht beschädigt Ort/ Datum Kunde CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc7...
  • Seite 8 Da das geprüfte Arbeitsmittel nicht betriebsbereit angeliefert werden kann, ist vor der ersten Inbetriebnahme das Arbeitsmittel durch einen Sachkundigen auf Betriebsbereitschaft zu prüfen. Sachkundig sind die werksgeschulten Monteure der Consul-Partner mit gültigem Zertifikat nicht älter als 2 Jahre für den jeweiligen Hebebühnen-Typ.
  • Seite 9 Auspacken Beim Auspacken der Hebebühne und des Beipacks ist auf evtl. Transportschäden zu achten, die sofort der Spedition und der Firma Consul Werkstattausrüstung GmbH zu melden sind (siehe beigefügtes Meldeformular). Die Einzelteile müssen so ausgelegt werden, dass nichts mit dem Verpackungsmaterial abhanden kommen kann.
  • Seite 10 Arbeitsplatzgröße 2 Säulen Platzbedarf Mindestens 1 m vor , seitlich und hinter dem Kfz-Fahrzeug / Hebebühne CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc10...
  • Seite 11 Sicherheitshinweise Generelle Sicherheitshinweise: Arbeitsschutzgesetz Sorgfaltspflicht des Betreibers: Die Hebebühne wurde unter Berücksichtigung der einzuhaltenden harmonisierten Normen, sowie weiterer technischer Spezifikationen konstruiert und gebaut. Sie entspricht damit dem Stand der Technik und ermöglicht ein Höchstmaß an Sicherheit während des Betriebs. Die Maschinensicherheit kann in der betrieblichen Praxis jedoch nur dann umgesetzt werden, wenn alle dafür erforderlichen Maßnahmen getroffen werden.
  • Seite 12 Grundlegende Sicherheitsmaßnahmen bei Normalbetrieb: Die Hebebühne darf nur von dafür ausgebildeten und befugten Personen bedient werden, die die Betriebsanleitung kennen und danach arbeiten können! Vor dem Einschalten der Hebebühne überprüfen und sicherstel- len, dass: • sich nur befugte Personen im Arbeitsbereich der Hebebühne aufhalten.
  • Seite 13 Arbeiten an der elektrischen Ausrüstung: Reparaturarbeiten an elektrischen Ausrüstungen der Hebebühne dürfen nur von einer ausgebildeten Elektrofachkraft ausgeführt werden! Elektrische Ausrüstungen regelmäßig überprüfen! Lose Verbindungen wieder befestigen! Beschädigte Leitungen/Kabel sofort austauschen! Gehäuse von elektrischen Ausrüstungen stets geschlossen halten! Zugang ist nur befugten Personen mit Schlüssel/Werkzeug erlaubt! Gehäuse von elektrischen Ausrüstungen zur Reinigung niemals mit einem Wasserschlauch abspritzen! Umweltschutz Vorschriften beachten:...
  • Seite 14 Konkrete Sicherheitshinweise und verwendete Symbole: In der folgenden Betriebsanleitung werden konkrete Sicherheitshinweise gegeben, um auf die nicht zu ver-meidenden Restrisiken beim Betrieb der Hebebühne hinzuweisen. Diese Restrisiken beinhalten Gefahren für • Personen • Produkt • Umwelt Die in der Betriebsanleitung verwendeten Symbole sollen vor allem auf die Sicherheitshinweise aufmerk- sam machen! Dieses Symbol weist darauf hin, dass vor allem mit Gefahren für Personen zu rechnen ist (Lebensgefahr, Verletzungsgefahr).
  • Seite 15 Allgemeine Hebebühnen-Sicherheitshinweise: Die Hebebühne darf nur zum Heben von Fahrzeugen gemäß der technischen Daten entsprechend eingesetzt werden. Nur ausgebildetes Fachpersonal darf die Anlage betreiben. Sicherheitseinrichtungen dürfen nicht ersetzt werden. Notwendige Reparaturarbeiten dürfen nur von eingewiesenem Kundendienst- personal durchgeführt werden. Eigenmächtige Veränderungen an der Anlage schließen eine Haftung seitens der Herstellerfirma für daraus resultierende Schäden aus.
  • Seite 16 Arbeitssicherheitshinweise für Hebebühnen: Eine ungleiche Lastverteilung auf den vorderen und hinteren Aufnahmen darf im ungünstigsten Falle das Verhältnis bei dem Typ Hebebühne mit Tragfähigkeit von 3000 kg 3 : 2 und 2 : 3 nicht überschreiten. Das Fahrzeug muss immer auf allen 4 Aufnahmen aufliegen. Die Aufnahme des Fahrzeuges muss an den vom Hersteller vorgesehenen Punkten erfolgen.
  • Seite 17 Bei eventuellen Elektro-Schweißarbeiten am aufgenommenen Fahrzeug oder an der Hebebühne selbst, ist der Hauptschalter unbedingt auf O zu stellen! Bei Nichteinhaltung der Sicherheitshinweise besteht Verletzungsgefahr! Gefahr Restrisiko: Es ist untersagt, dass sich während des Auf- und Abfahrens der Hebebühne Personen unter einem aufgenommenen Fahrzeug bzw. im Gefahrenbereich aufhalten.
  • Seite 18 Versorgungsanschluss Elektroanschluss: Kraftbetriebene Hebebühnen müssen an leicht erreichbarer Stelle eine fest eingebaute Einrichtung haben, mit der die Hebebühne nach Außerbetriebnahme gegen unbefugte Benutzung gesichert werden kann (abschließbarer Netzanschlussschalter). Antriebsleistung: 1x 2,5 kW Netzanschluss: 3 Ph, N, PE - 400 V 50 Hz Luftanschluss: An leicht erreichbarer Stelle zur Hebebühne einen abdrehbaren Festanschluss für die Luftzufuhr installieren.
  • Seite 19 Erläuterung der Bedienhinweisschilder Bild Erklärung Vor der Inbetriebnahme der Hebebühne die ausführliche Bedienungsanleitung beachten! Das Bedienen ist nur autorisierten und eingewiesenen Personen gestattet! Gemäß der Unfallverhütungsvorschriften ist das Bedienen einer Hebebühne Personen unter 18 Jahre verboten! Das Mitfahren von Personen auf dem Lastaufnahmemittel oder im anzuhebenden Fahrzeug ist unzulässig.
  • Seite 20 Dübeln, Verbundanker oder mit Durchgangsschrauben bzw. Gewindestangen, Mindestfestigkeit 8.8 und Unterlegscheiben verankert werden. 5. Leistungen unseres Kundendienstes Der Consul Kundendienst oder der Consul Vertragspartner übernimmt den Aufbau der Hebebühne mit folgenden Leistungen: - Verdübelung im Boden. - Montage der Bühne zum Aufstellen der Bühne sind kurzfristig Hilfskräfte, sowie technische Hilfsmittel zur Verfügung zu stellen.
  • Seite 21 Personen genügen müssen, weisen wir darauf hin, dass wir den Garantieanspruch des Betreibers an die ordnungsgemäßen vorgenommenen Sicherheitsabnahmen, den Wartungsarbeiten und deren Eintragungen derselben in das Prüfbuch binden müssen. Es dürfen nur Original-Consul-Ersatzteile verwendet werden, da beim Einbau vom Fremdteilen die Baumusterzulassung und der Garantieanspruch erlischt. CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc21...
  • Seite 22 Standardfundamente Befestigungsmaterial & Stromanschlusswerte Hebebühnen: Typ: Fabrikat: Dreh- Einzel- Betonboden Anschluss- Typbezeichnung: moment fundamente (Hallenboden) werte Stückzahl: beim Fundament- Fundament- Verankern abmessungen: beschaffenheit Achtung: zum Beispiel: alle Absicher- ungen „träge” Verbundanker 400 V/ 50 Hz/ 1.30 HD FLEX Z402 80 Nm 21 cm C 20/25 12,5...
  • Seite 23 Die wichtigsten Bezeichnungen neuer Beton-Norm B 4710-1 Expositionsklassen (Umweltklassen) kein Korrosionsrisiko, kein Frost; Korrosion ausgelöst durch Carbonatisierung unbewehrter Beton, Beton in Gebäuden mit < 30% Luftfeuchtigkeit Beton in Gebäuden (Wohnen, Büro), Küche, Bad, Waschküche; Fundamente im Grundwasser Innenräume mit hoher Luftfeuchtigkeit, Wäscherei, Viehställe, Hallenbäder, nicht drückendes Grundwasser, Wasserdruckhöhe unter 2 m Wasserdruckhöhe 2 bis 10 m;...
  • Seite 24 13. Anheben nur mit allen 4 Schwenkarmen an den von den KFZ-Herstellern angegebenen Aufnahmepunkten. 14. Nach dem ersten Probefahren muß eine Probefahrt mit Nennlast durchgeführt werden. Einstellungen eventuell korrigieren. Consul Werkstattausrüstung GmbH Daimlerstr. 1 D-58553 Halver Telefon: ++49 (0) 23 53 – 70 09 - 0 Telefax: ++49 (0) 23 53 –...
  • Seite 25 Bestimmungsgemäße Verwendung Ihre Consul - Hebebühne ist baumustergeprüft, sie bietet Ihnen beste Wirtschaftlichkeit und Sicherheit. In Ihrer Hand liegt es, diese Vorteile zu nutzen. Voraussetzung dafür ist die richtige Bedienung, eine einwandfreie Wartung und eine gute Pflege der Hebebühne. Lesen Sie diese Betriebsanleitung aufmerksam durch. Sie nennt Ihnen alle erforderlichen Daten und zeigt, wie einfach Ihre Hebebühne stets einsatzbereit zu halten ist.
  • Seite 26 Das Fahrzeuggesamtgewicht darf die Tragfähigkeit der Hebebühne nicht überschreiten. Es dürfen nur Original - Consul Zubehörteile als Lastaufnahmemittel verwendet werden (baumustergeprüfte Teile). Holzklötze oder andere Hilfsmittel zur Lastaufnahme sind wegen erhöhter Unfallgefahr verboten. Es ist anzustreben, die Fahrzeuge so aufzufahren, dass deren Schwerpunkt in Hebermitte liegt (insbesondere bei AS-Tragarmen).
  • Seite 27 CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc27...
  • Seite 28 Restrisiko! Es ist untersagt, dass sich während des Auf- und Abfahrens der Hebebühne Personen unter einem aufgenommenen Fahrzeug bzw. im Gefahrenbereich aufhalten. Sollte dieses Verbot nicht eingehalten werden, besteht Verletzungsgefahr. Der Bedienende ist ausdrücklich darauf hinzuweisen, dass er den Auf- und Abfahrschalter nur betätigen darf, wenn sich keine Personen im Gefahrenbereich aufhalten.
  • Seite 29 Anhang 2: Angaben auf dem Stammblatt im Prüfbuch Prüfung für Hebebühnen Die angeführten Paragraphen sind Auszüge, ansonsten ist die entsprechende Prüvvorschrift verbindlich. Die geforderten Prüfungen werden von Consul Montagediensten den Vorschriften entsprechend durchgeführt. Fragen Sie bitte bei Consul-Vertriebspartnern nach kostengünstigen Wartungsverträgen an. Entsorgung der Hebebühne Die Maschine kann nur durch einer autorisierten Fachkraft abgebaut und entsorgt werden.
  • Seite 30 Montage - Servicecheckliste Kundenadresse Handelspartner Typ: Fabr. Nr.: Baujahr: Inbetriebnahme: Vor der Montage. i.O. n.i.O. Vor dem Aufbau auf Transportschäden (z.B. Schaltkasten, Kopfplatte u.s.w.) achten. Bei Transportschäden den Betreiber,(Handel / Versender) informieren. Vollständigkeit der Bühne inkl. Zubehör überprüfen. Platzbedarf der Hebebühne ermitteln. Hierbei beachten: Deckenhöhe, Fahrzeugpositionierung, Sicherheitsabstände und Standort der Bediensäule Probebohrung (en).
  • Seite 31 19. Anheben nur mit allen 4 Schwenkarmen an den von den Kfz-Hersteller angegebenen Aufnahmepunkte zulässig 20. Kontrolle aller lösbaren Verbindungen 21. Nochmalige Kontrolle aller Einstellungen (z.B. Sicherheitseinrichtungen Endabschaltpunkte, Keilriemenspannung, Auslaufmechanik, Bremse) 22. Übergabe und Einweisung der Hebebühne in Funktion, Sicherheitseinrichtung, Pflege und Wartung C.
  • Seite 32 Produktbeschreibung Diese Hebebühnen bestehen im Wesentlichen aus der Bediensäule. In der Säule befindet sich der Hydraulikzylinder und der Hubwagen mit den Lastaufnahmemitteln. Der Antrieb besteht aus einem Drehstrommotor 2,5 kW, 230/400 V, 50Hz, der eine Zahnradpumpe antreibt. Der Ölstrom geht von der Pumpe, durch ein Druckbegrenzungsventil abgesichert, zu dem Hydraulikzylinder. Durch Betätigen des Bedientasters „Heben“...
  • Seite 33 Fundament Da die Consul 1.30 HD-FLEX als eine "grundrahmenfreie" Hebebühne konzipiert worden ist, kommt dem Untergrund bzw. Fundament größte Bedeutung zu. Die Übertragung der Kräfte, hervorgerufen durch die zu hebende Last und das Eigengewicht der Hubsäulen, werden durch Verbundanker (Dübel) in das Fundament eingeleitet.
  • Seite 34 Fußverankerung für Hebeanlage Mindest-Betondicke (21 cm) Verankerungstiefe der Dübel in C20/25 Dicke des Bodenbelages bis Beton C20/25 Bauteildicke Gewindelänge Dübellänge nach Vorgaben des Dübelherstellers Dübellänge: L= h+s+t+g Maße in mm Je nach Art der Verankerung sind, für die Bohrungen 26+1 mm in der Bodenplatte, ausreichend dimensionierte Unterlegscheiben zu verwenden!
  • Seite 35 Fundamentierung für Hebebühnen ab 5 to Untergrund: Ungerissener Beton Zul. SigmaB >= 200 kN/m² C20/25 BST 500 M Betondeckung> 2,0 cm Maße in cm! Zul. SigmaB >= 150 kN/m² Edition X = 386 cm Y = 256 cm Bodenplatten C 20/25 ungerissener Beton Dicke: d ≥...
  • Seite 36 Bei der Verkabelung ist sorgsam darauf zu achten, daß keine Drähte vertauscht werden! Vor Beginn der Elektroarbeiten ist die Anleitung zur Erstaufstellung (folgende Seiten) sorgfältig zu lesen und zu beachten! Für weitergehende Fragen steht Ihnen der Consul-Service zur Verfügung. Achtung: Nach der Erstinstallation, nach Reparaturen, nach Veränderungen an der...
  • Seite 37 Beipackzettel CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc37...
  • Seite 38 Einstellanleitung für einmotorige Hebebühnen Schalter auf der Elektronik-Platine für Einstellvorgänge und Programmierung LED 1 LED 2 Schnittstelle Programm- schalter Enter - Taste Schalterstellung: Funktion: Grundstellung Fahrbetrieb Endabschaltung Hubwagen u n t e n (nicht aktiv) Endabschaltung Hubwagen o b e n Hubwagen Positionierfahrt (nicht aktiv) Sicherheits-Stop und Signalton beim weiteren Senken der...
  • Seite 39 Wichtiger Hinweis: Bei starken Spannungsschwankungen, Störimpulsen oder sonstigen Störungen, kann es vorkommen, dass eine Sicherheitselektronik die elektronische Steuerung abschaltet, und somit kein Fahrbetrieb mehr möglich ist. In vielen Fällen kann die elektronische Steuerung durch das Aus- und Einschalten mittels Hauptschalter wieder aktiviert werden.
  • Seite 40 Einstellung des Betriebsmodus Um den gewünschten Betriebsmodus einzustellen, muss der Codierschalter auf die entsprechende Position gestellt werden. Nach der Betätigung der Taste ENTER auf der Steuerung, wird der Modus übernommen. Modus 0 - Betrieb (Codierschalterstellung 0) Zustand Kein Fahrbefehl Beide LEDs leuchten Grün Fahrbefehl AUFWÄRTS Beide LEDs leuchten Rot Fahrbefehl ABWÄRTS...
  • Seite 41 Modus 3 – Endanschlag oben einlernen (Codierschalterstellung 3) In diesem Modus wird der obere Endanschlag eingelernt. Dazu müssen die Säulen durch direktes Ansteuern (Modus 4) in die gewünschte Position gebracht werden (ACHTUNG: Keine Positionsüberwachung). Nach dem Betätigen der Taste ENTER auf der Steuerung wird die Position übernommen, bewertet und im EEPROM abgespeichert.
  • Seite 42 Modus 8 - Inbetriebnahme (Codierschalterstellung 8) Um den regulären Betriebsmodus aktivieren zu können, muss die Inbetriebnahme einmal erfolgreich durchlaufen worden sein. Das Ergebnis der Inbetriebnahme wird im EEPROM abgelegt und bei jedem Start (Spannung ein) ausgewertet. Jeder Prüfschritt wird im EEPROM gespeichert. Durch ein vorzeitiges Beenden der Inbetriebnahme (Spannung aus), kann der Betriebsmodus nicht mehr aktiviert werden.
  • Seite 43 Orange Warten auf gelöste Taste Beide LEDs leuchten Grün Defaultwerte (Einlernwerte) speichern Fehlerspeicher löschen EEPROM Test Prüfung Fehler: Es werden die drei Speicherbereich Beide LEDs blinken und deren Checksummen überprüft Prüfung ok: Beide LEDs blinken Grün CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc43...
  • Seite 44 Steuerung CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc44...
  • Seite 45 Ersatzteiliste Steuerung Position Ident-Nr. Benennung 37055.1 Hauptschalter 31602.6 Steckdose mit Dichtung 31897.2 Feinsicherung 1A 31898.0 Feinsicherung 6,3A 37056.9 Doppeltaster kpl. 37057.7 Drucktaster kpl. 36157.6 Alarmgeber Europieper 42889.6 Steuerplatine 37496.7 Schütz 03/2021 Technische Änderungen vorbehalten ! Subject to change without prior notice ! CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc45...
  • Seite 46 Schemazeichnung 1.30 HD Flex Z402.00-71000.4 Technische Änderungen vorbehalten! CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc46...
  • Seite 47 Technische Daten Typ: Z402 1.30 HD-FLEX Bemerkung: Spezialaufnah Breite (mm): Höhe (mm)ca.: 4325 1825 (mm): Hubhöhe (mm): 1910 min. Unterschwenk- höhe (mm): Überfahrhöhe (mm) Hubzeit (sec): Nettogewicht (kg): Tragfähigkeit (kg): 1500 Motorleistung (kW): Anschlußwert (V): Betrieb: Stromaufnahme (A): sicherung (A gl): Schalldruckpegel (dB(A)): CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc47...
  • Seite 48 Antriebsaggregat (70213.4) mit 7 Liter-Tank Pos. 1 699819 bestehend aus: Ventil Magnetspule Stecker Pos. 2 699868 Druckbegrenzungsventil Pos. 3 699876 Stromregelventil Pos. Stück: Beschreibung altes Aggregat Neues Aggregat 2/2-Wege-Sitzventil kpl. 556225 699819 Ventil, Magnetspule und Stecker, bestehend aus: Ventil Magnetspule, Stecker Ventil 556191 699827...
  • Seite 49 Hubzylinder 5 to (53893.4) CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc49...
  • Seite 50 Hydraulikplan CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc50...
  • Seite 51 Notabsenkung Hinweise: Die nachfolgend beschriebene Durchführung einer Notabsenkung darf nur durch autorisierte eingewiesene Personen vorgenommen werden. Eine zusätzliche kompetente Person muß außerhalb des Gefahrenbereiches, zur Sicherheit von Personen und Material den Bühnenbereich beobachten. Bei aufkommender Gefahr ist die Fahrbewegung sofort zu beenden. Ein Weiterfahren darf nur nach der Beseitigung der Gefahr vorgenommen werden.
  • Seite 52 Hydrauliköl CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc52...
  • Seite 53 Elektroschaltplan CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc53...
  • Seite 54 CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc54...
  • Seite 55 CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc55...
  • Seite 56 CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc56...
  • Seite 57 CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc57...
  • Seite 58 CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc58...
  • Seite 59 CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc59...
  • Seite 60 Pneumatikplan CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc60...
  • Seite 61 Aufnahmeteller mit Steckhülse Steckhülse In 35 mm Höhe oder 75 mm Höhe als Ersatz: 40602.5 (Sicherheits-Auszugsbegrenzung) Technische Änderungen vorbehalten! CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc61...
  • Seite 62 Störung und Ursache Treten Störungen an der Hebebühne auf, Hebebühne sofort spannungslos machen, außer Betrieb nehmen, gegen unbefugtes Benutzen sichern und den Fach-Kundendienst des Herstellers benachrichtigen. Alle Reparaturen sind nur von geschulten ( entsprechend ausgebildeten ) Personen durchzuführen! - Hebebühne senkt nicht ab Ursache : 1.
  • Seite 63 - Hubkolben läuft ruckweise Ursache: 1. Es wurde falsches, nicht der Ölsortenempfehlung entsprechendes Hydrauliköl aufgefüllt Beseitigung: 1.Öl wechseln mit Spülung - Hubkolben bringt nicht die volle Tragkraft Ursache: 1.Der Elektromotor läuft nur auf 2 Phasen 2.Das Überdruckventil ist nicht richtig eingestellt 3.Die Hydraulikpumpe ist defekt ;...
  • Seite 64 Sachkundigen prüfen und das Ergebnis der Prüfung ins Prüfbuch eintragen zu lassen. Die angeführten Paragraphen sind Auszüge, ansonsten ist die entsprechende Prüfvorschrift verbindlich. Die geforderten Prüfungen werden von Consul Montagediensten den Vorschriften entsprechend durchgeführt. Fragen Sie bitte bei Consul-Vertriebspartnern kostengünstige Wartungsverträge an. CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc64...
  • Seite 65 Wartung und Pflege Die Wartung muss bei normaler Beanspruchung und Standort jährlich durchgeführt werden. Bei überdurchschnittlichem Einsatz, d. h. bei mehr als 20 Hüben pro Tag, oder beim Einsatz im Freien, empfehlen wir eine halbjährliche Wartung, um die Sicherheit und den Wert der Hebebühne zu erhalten. Nach VBG 14 muss eine jährliche Sicherheitsüberprüfung durchgeführt werden.
  • Seite 66 Reinigungs- und Pflegeanweisung Lackierung Nach der Montage der Bühne sind alle sichtbaren Lackabplatzungen durch den Monteur auszubessern. Zur Reinigung der Bühne darf nur Wasser mit geringen Zusätzen neutraler oder schwach alkalischer Waschmittel eingesetzt werden. Die Bauteile können mit Tüchern oder Schwämmen abgerieben werden, dabei ist starkes Reiben zu unterlassen.
  • Seite 67 Ersatzteilliste Z402.00-71000.4 Consul 1.30 HD-FLEX CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc67...
  • Seite 68 CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc68...
  • Seite 69 CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc69...
  • Seite 70 CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc70...
  • Seite 71 Stand: April 2017 Technische Änderungen vorbehalten! CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc71...
  • Seite 72 Ersatzteilbeschaffung Hinweis auf Reparaturdienste und Ersatzteilbeschaffung Kundendienst des Herstellers: Consul Werkstattausrüstung GmbH Daimlerstr. 1 D-58553 Halver Telefon: +49 (0) 23 53 / 7009 - 0 Telefax: +49 (0) 23 53 / 1 25 15 E-Mail: info@consul-gmbh.de Kundendienst des Lieferers: (Bitte Stempel oder Adresse einsetzen)
  • Seite 73 Hinweise für die Durchführung der Sicht- und Funktionsprüfung im Rahmen der regelmäßigen Prüfung nach Abschnitt 5.4,3 von Teil 2 des BG-Grundsatzes Im Rahmen einer regelmäßigen Prüfung sind insbesondere zu prüfen: 1. Angaben an der Hebebühne Prüfgegenstand Fabrikschild Befestigung Beschriftung Lesbarkeit kurzgefasste Betriebsanleitung Vollständigkeit 2.
  • Seite 74 11. Spindeln Lagerung Verformung Verschmutzung Gewindeverschleiß Kerben Riefen Rillen, Auftragungen Wirksamkeit der Abdeckung Tragmutter Gewindeverschleiß (Spiel) Ausgleichsring Lagerung Zustand Kerben Riefen 12. Hydraulik Leckstellen Dichtheitsprüfung Entlüftung Ölvorrat Zustand und Lesbarkeit der Anzeige Kontrolle der Ölmenge Wirksamkeit der Abschalteinrichtung bei Ölmangel Leitungen Befestigung Leitungsverbindungen...
  • Seite 75 16. Elektrische Ausrüstungen Leitungen Beschädigungen, Befestigung, Zugentlastung äußerer Leitungen Schutzleiter Beschädigungen, Befestigung Isolation Arbeitsbühne/Hubeinrichtung Verschmutzung, Beschädigung, Isolationswiderstand Sowie Hubeinrichtung/Fahrgestell 17. Besondere Sicherheitseinrichtungen Notendschalter, Schlaffseilschalter Wirksamkeit, Befestigung, Zustand Schlaffkettenschalter, Seilbruchschalter Verformungen, Gängigkeit der Schaltelemente Kettenbruchschalter, Steuersperren Verschmutzung, Zustand von Druckfedern Abschaltleisten, Wiederanfahrsicherung Kippsicherung (bei umklappbaren Arbeitsbühnen) Fangvorrichtung, Vollständigkeit...
  • Seite 76 En tant qu'un des plus grands fabriquants de ponts élévateurs nous possédons une longue expérience technique dans ce domaine. CONSUL GmbH GmbH - est à l'origine de nombreuses constructions qui ont marqué l‘évolution des ponts élévateurs. principalement en ce qui concerne la sécurité. Le resultat de notre technique éprouvé est l'octroi de une année de garantie...
