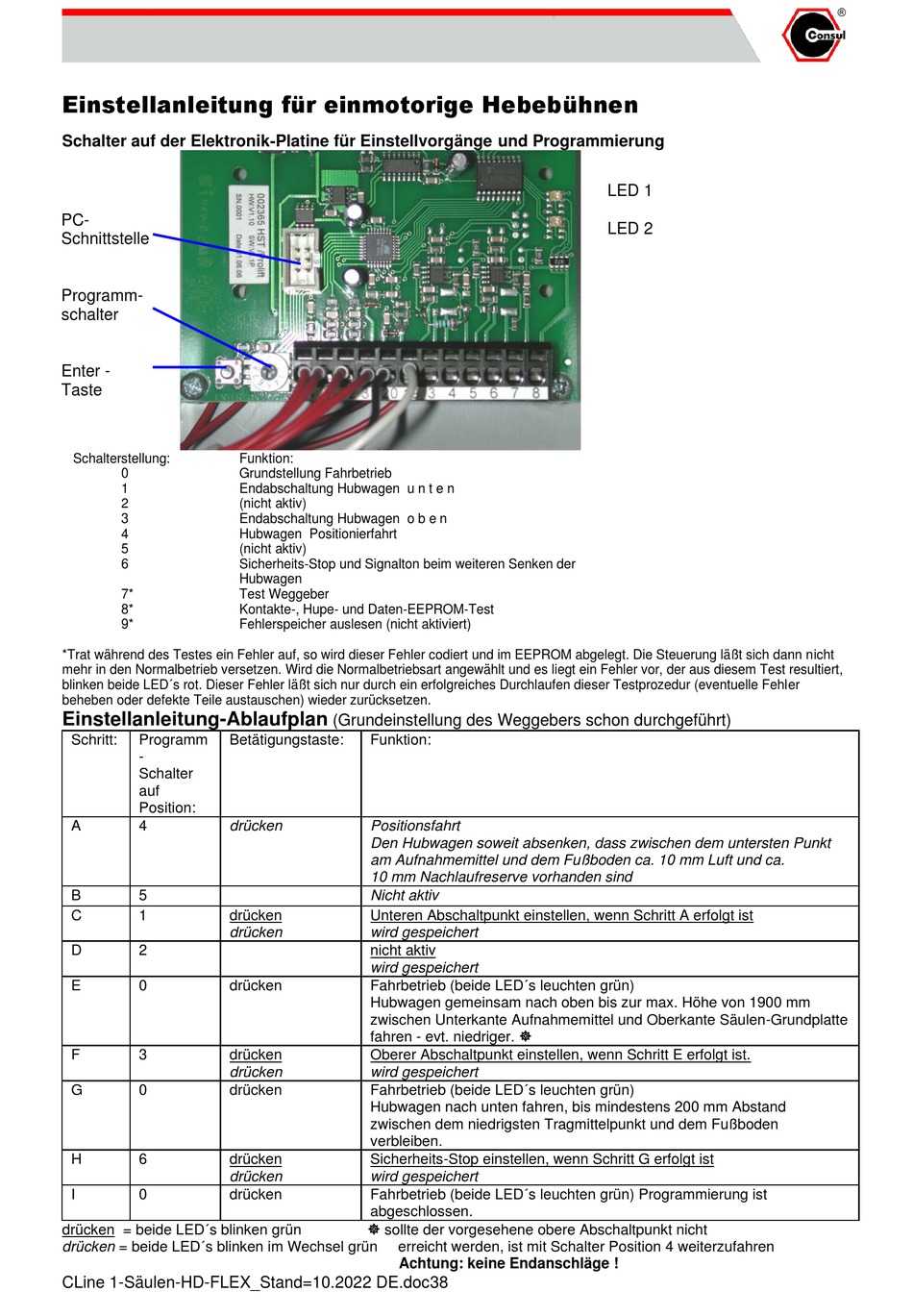

Einstellanleitung für einmotorige Hebebühnen
Schalter auf der Elektronik-Platine für Einstellvorgänge und Programmierung
PC-
Schnittstelle
Programm-
schalter
Enter -
Taste
Schalterstellung:
0
1
2
3
4
5
6
7*
8*
9*
*Trat während des Testes ein Fehler auf, so wird dieser Fehler codiert und im EEPROM abgelegt. Die Steuerung läßt sich dann nicht
mehr in den Normalbetrieb versetzen. Wird die Normalbetriebsart angewählt und es liegt ein Fehler vor, der aus diesem Test resultiert,
blinken beide LED´s rot. Dieser Fehler läßt sich nur durch ein erfolgreiches Durchlaufen dieser Testprozedur (eventuelle Fehler
beheben oder defekte Teile austauschen) wieder zurücksetzen.
Einstellanleitung-Ablaufplan
Schritt:
Programm
Betätigungstaste:
-
Schalter
auf
Position:
A
4
drücken
B
5
C
1
drücken
drücken
D
2
E
0
drücken
F
3
drücken
drücken
G
0
drücken
H
6
drücken
drücken
I
0
drücken
drücken = beide LED´s blinken grün
drücken = beide LED´s blinken im Wechsel grün
CLine 1-Säulen-HD-FLEX_Stand=10.2022 DE.doc38
Funktion:
Grundstellung Fahrbetrieb
Endabschaltung Hubwagen u n t e n
(nicht aktiv)
Endabschaltung Hubwagen o b e n
Hubwagen Positionierfahrt
(nicht aktiv)
Sicherheits-Stop und Signalton beim weiteren Senken der
Hubwagen
Test Weggeber
Kontakte-, Hupe- und Daten-EEPROM-Test
Fehlerspeicher auslesen (nicht aktiviert)
(Grundeinstellung des Weggebers schon durchgeführt)
Funktion:
Positionsfahrt
Den Hubwagen soweit absenken, dass zwischen dem untersten Punkt
am Aufnahmemittel und dem Fußboden ca. 10 mm Luft und ca.
10 mm Nachlaufreserve vorhanden sind
Nicht aktiv
Unteren Abschaltpunkt einstellen, wenn Schritt A erfolgt ist
wird gespeichert
nicht aktiv
wird gespeichert
Fahrbetrieb (beide LED´s leuchten grün)
Hubwagen gemeinsam nach oben bis zur max. Höhe von 1900 mm
zwischen Unterkante Aufnahmemittel und Oberkante Säulen-Grundplatte
fahren - evt. niedriger.
Oberer Abschaltpunkt einstellen, wenn Schritt E erfolgt ist.
wird gespeichert
Fahrbetrieb (beide LED´s leuchten grün)
Hubwagen nach unten fahren, bis mindestens 200 mm Abstand
zwischen dem niedrigsten Tragmittelpunkt und dem Fußboden
verbleiben.
Sicherheits-Stop einstellen, wenn Schritt G erfolgt ist
wird gespeichert
Fahrbetrieb (beide LED´s leuchten grün) Programmierung ist
abgeschlossen.
sollte der vorgesehene obere Abschaltpunkt nicht
erreicht werden, ist mit Schalter Position 4 weiterzufahren
Achtung: keine Endanschläge !
LED 1
LED 2
