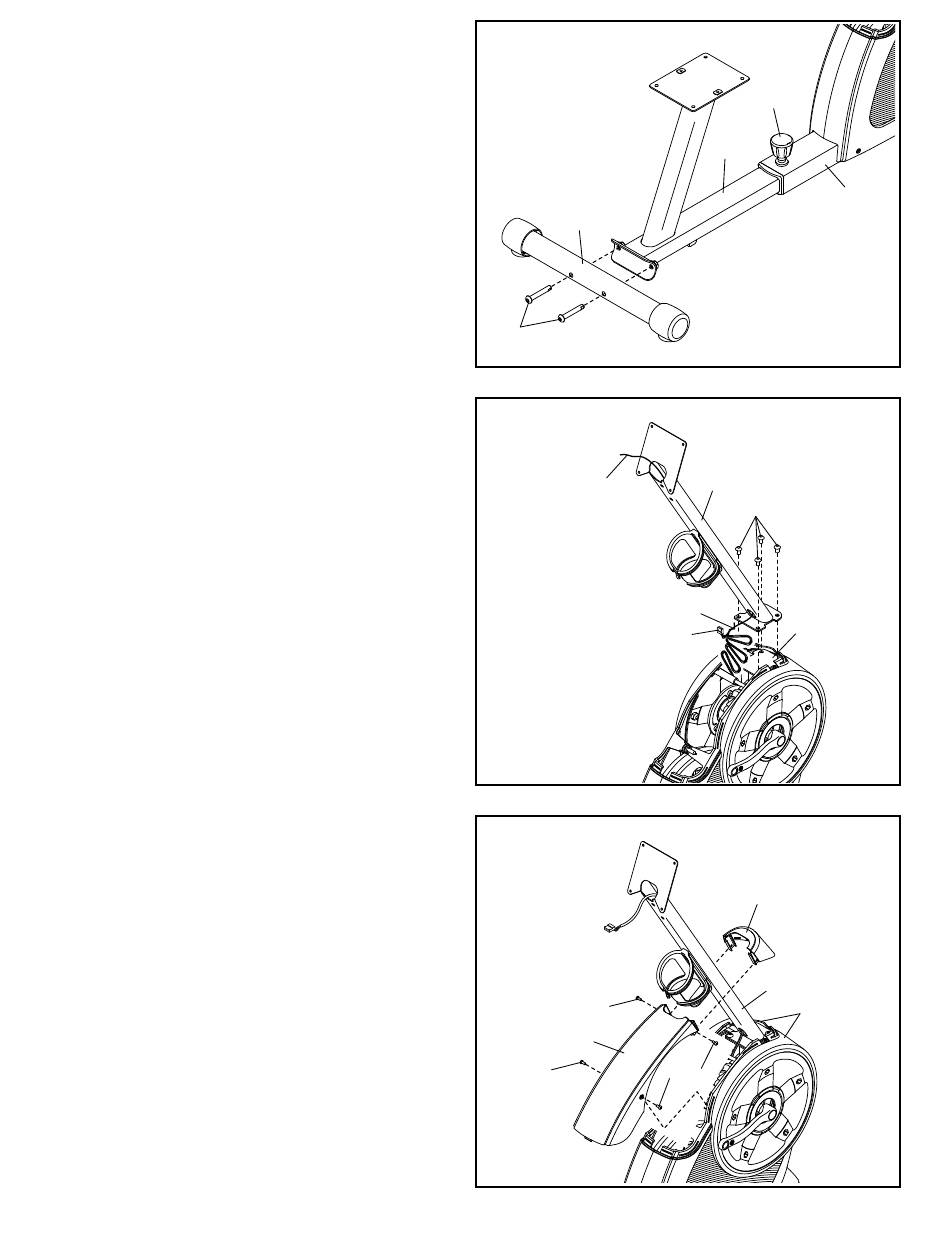

3. Lockern Sie den Einstellknopf (11), schieben Sie
den hinteren Rahmen (43) aus dem vorderen
Rahmen (1) und ziehen Sie dann den Einstell-
knopf fest.
Anmerkung: Nachdem das Trainingsrad montiert
ist, stellen Sie den hinteren Rahmen (43) ein
(siehe DEN SITZRAHMEN EINSTELLEN auf
Seite 12).
Legen Sie ein stabiles Stück vom Verpa-
ckungsmaterial unter den hinteren Rahmen
(43). Befestigen Sie den hinteren Stabilisator
(2) mit zwei M10 x 68mm Schrauben (67) am
hinteren Rahmen. Dann entfernen Sie das
Verpackungsmaterial.
4. Richten Sie den Pfosten (3) wie abgebildet aus.
Tipp: Vermeiden Sie es, das Hauptkabel (31)
einzuklemmen. Befestigen Sie den Pfosten
mit vier M8 x 16mm Schrauben (35) am vorde-
ren Rahmen (1). Drehen Sie alle Schrauben
zunächst lose ein, dann ziehen Sie diese fest.
Als Nächstes finden Sie den Kabelbinder (A) im
Pfosten (3). Binden Sie das untere Ende des
Kabelbinders am Hauptkabel (31) fest. Dann zie-
hen Sie am oberen Ende des Kabelbinders, bis
das Hauptkabel durch den Pfosten geführt ist.
Tipp: Um zu vermeiden, dass das Hauptkabel
(31) in den Pfosten (3) fällt, sichern Sie das
Hauptkabel mit dem Kabelbinder (A). Dann
schieben Sie die Überlänge des Hauptkabels in
den Pfosten.
5. Richten Sie die hintere und vordere Schutzab-
deckung (9, 19) wie abgebildet aus.
Drücken Sie die hintere und vordere Schutzab-
deckung (9, 19) um den Pfosten (3) aneinander
und verbinden Sie diese mit zwei M4 x 12mm
Schrauben (61).
Dann drücken Sie die hintere und vordere
Schutzabdeckung (9, 19) nach unten auf den
linken und rechten Schutz (17, 18). Befestigen
Sie die hintere Schutzabdeckung mit zwei M4 x
16mm Schrauben (8).
3
2
67
4
A
Vermeiden
Sie es, das
Hauptkabel (31)
einzuklemmen
5
61
9
8
7
11
43
1
3
35
A
1
31
19
3
17, 18
8
61
