strom wird zwischen Hilfserder und Erder ein-
gespeist und der Spannungsfall zwischen Erder
und Sonde gemessen. Der Widerstand der Mes-
sleitung vom Messgerät zum Erder wird mitge-
messen. Mit dieser Messung können z.B. die Er-
dungswiderstände
Baustellen- und Blitzschutzerdern ermittelt
werden.
H
S

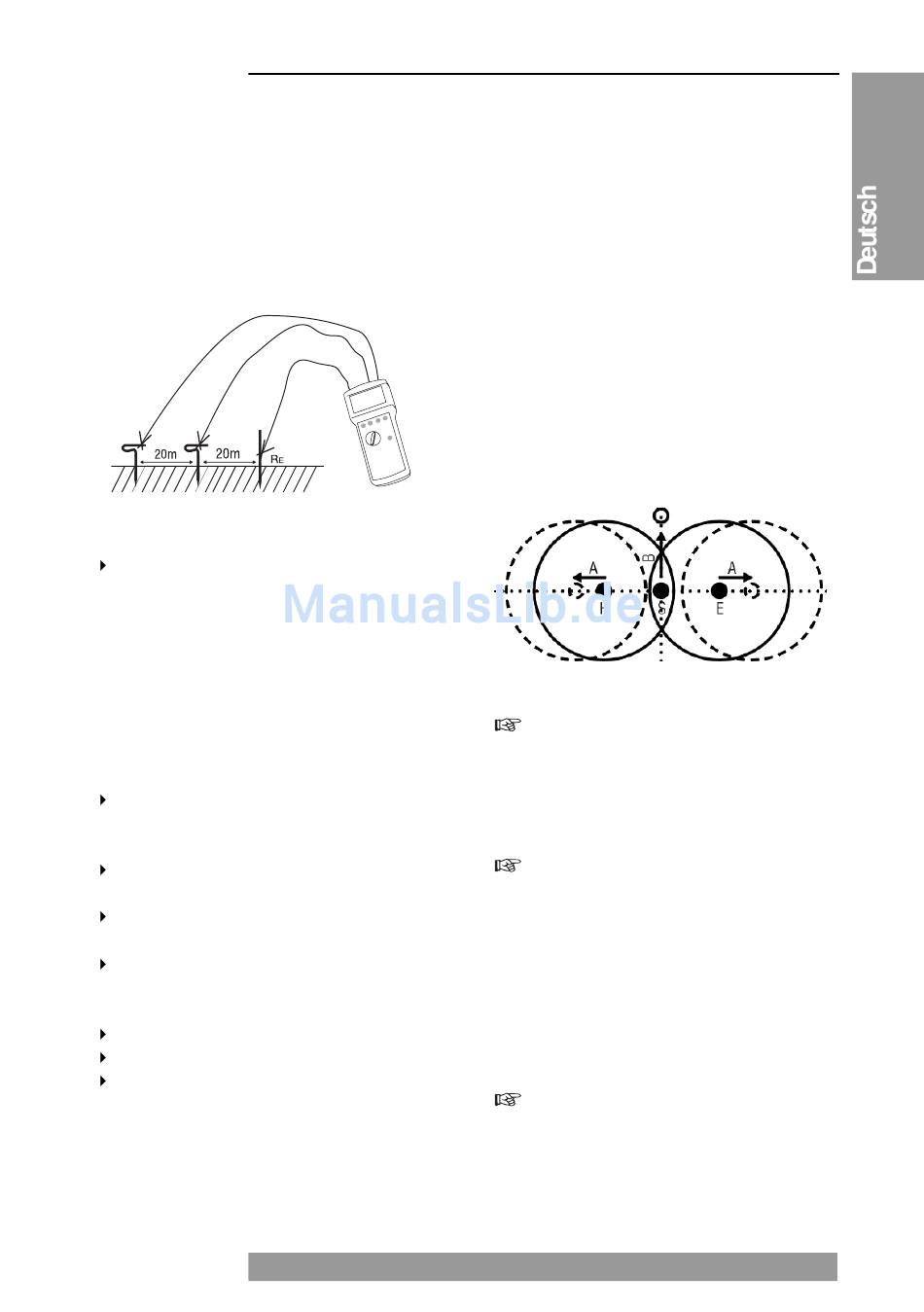

Bild 4: dreipolige Messung
Ordnen Sie die Erdspieße für Hilfserder und
Sonde, wie in Bild 4 gezeigt an. Diese Anord-
nung kann auch in Dreiecksform erfolgen. Der
Abstand zwischen Sonde und Erder bzw. Sonde
und Hilfserder muss mindestens 20m betragen.
Legen Sie die Leitungen sorgfältig aus und ach-
ten Sie darauf, dass die Leitungen möglichst
nicht parallel nebeneinander liegen und sich
nicht kreuzen, um Einkopplungen zu vermeiden.
Verbinden Sie die Messleitungen mit den Erd-
spießen gemäß Bild 4.
Drehen Sie den Messartwahlschalter (13) in
Stellung "3 pol".
Stellen Sie die gewünschte Berührungsspan-
nung mit der Taste "UL" (11) ein.
Falls gewünscht stellen Sie die manuelle Fre-
quenzwahl mit der Taste "auto/man" (16) und
die Messfrequenz mit der Taste "f1/f2" (12) ein.
Taste "Start" (14) drücken.
Lesen Sie das Messergebnis vom Display ab.
Zur Kontrolle der Messung vertauschen Sie die
Anschlüsse für Sonde und Hilfserder oder Sie
versetzen den Erdspieß für die Sonde ca. 1...2m
in Richtung Erder (bzw. anschließend in Rich-
tung Hilfserder) und messen nochmals. Zeigt
das Messgerät bei allen Messanordnungen ver-
von Fundament-,
E
Durchführen von Messungen
gleichbare Messwerte an, so liegt die Sonde
außerhalb der vom Erder und Hilfserder erzeug-
ten Spannungstrichter im Bereich der Bezugs-
erde. Zeigt das Messgerät größere Abweichun-
gen an, so liegt die Sonde eventuell im
Spannungstrichter des Erders oder des Hilfser-
ders. Um dies zu umgehen, gibt es zwei Mög-
lichkeiten:
A: Vergrößern Sie den Abstand zwischen
Erder und Hilfserder
oder,
B: setzen Sie den Erdspieß für die Sonde, wie
in Bild 5 gezeigt, auf einen Punkt der Ge-
raden außerhalb des Spannungstrichters,
und wiederholen Sie diese Messung
nochmals.
Bild 5: Spannungstrichter
Nach erfolgter Messung kann mittels der Taste
"Anzeige" (17) zwischen den Messgrößen Er-
dungswiderstand (RE), Hilfserderwiderstand
(RH) Sondenwiderstand (RS), und Messstrom
(IM) umgeschaltet werden.
Die Reihenfolge der Anschlüsse muss einge-
halten werden, sonst kann das Gerät die Mes-
sung nicht durchführen und zeigt eine Fehler-
meldung:
• die Anzeige "Probe" weist auf einen Fehler bei
der Verbindung von S, E hin (Unterbrechung,
Vertauschung auch mit H oder E)
• die Anzeige "Limit I M " weist auf eine Unter-
brechung bei der Verbindung von H hin.
siehe auch Anzeigen / Fehlermeldungen Kapi-
tel 7.0
