3a

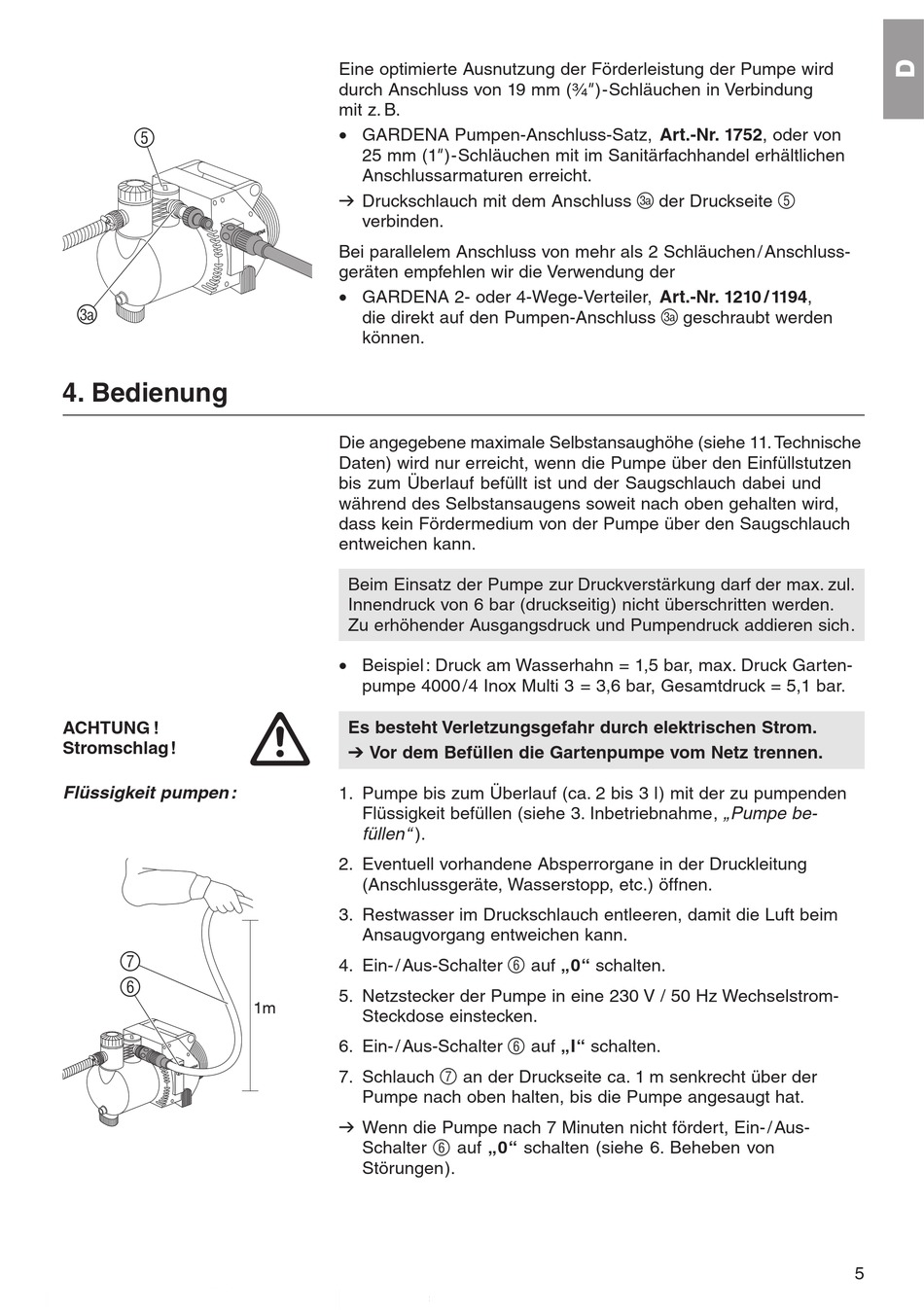

4. Bedienung

ACHTUNG !
Stromschlag !
Flüssigkeit pumpen :
7
6
Eine optimierte Ausnutzung der Förderleistung der Pumpe wird
durch Anschluss von 19 mm ( ³⁄₄ " )-Schläuchen in Verbindung
mit z. B.
• GARDENA Pumpen-Anschluss-Satz, Art.-Nr. 1752, oder von
25 mm (1 " )-Schläuchen mit im Sanitärfachhandel erhältlichen
Anschlussarmaturen erreicht.
v Druckschlauch mit dem Anschluss
verbinden.
Bei parallelem Anschluss von mehr als 2 Schläuchen / Anschluss-
geräten empfehlen wir die Verwendung der
• GARDENA 2- oder 4-Wege-Verteiler, Art.-Nr. 1210 / 1194,
die direkt auf den Pumpen-Anschluss
können.
Die angegebene maximale Selbstansaughöhe (siehe 11. Technische
Daten) wird nur erreicht, wenn die Pumpe über den Einfüllstutzen
bis zum Überlauf befüllt ist und der Saugschlauch dabei und
während des Selbstansaugens soweit nach oben gehalten wird,
dass kein Fördermedium von der Pumpe über den Saugschlauch
entweichen kann.
Beim Einsatz der Pumpe zur Druckverstärkung darf der max. zul.
Innendruck von 6 bar (druckseitig) nicht überschritten werden.
Zu erhöhender Ausgangsdruck und Pumpendruck addieren sich.
• Beispiel : Druck am Wasserhahn = 1,5 bar, max. Druck Garten-
pumpe 4000 /4 Inox Multi 3 = 3,6 bar, Gesamtdruck = 5,1 bar.
Es besteht Verletzungsgefahr durch elektrischen Strom.
V Vor dem Befüllen die Gartenpumpe vom Netz trennen.
1. Pumpe bis zum Überlauf (ca. 2 bis 3 l) mit der zu pumpenden
Flüssigkeit befüllen (siehe 3. Inbetriebnahme, „Pumpe be-
füllen" ).
2. Eventuell vorhandene Absperrorgane in der Druckleitung
(Anschlussgeräte, Wasserstopp, etc.) öffnen.
3. Restwasser im Druckschlauch entleeren, damit die Luft beim
Ansaugvorgang entweichen kann.
6
4. Ein- / Aus-Schalter
5. Netzstecker der Pumpe in eine 230 V / 50 Hz Wechselstrom-
Steckdose einstecken.
6
6. Ein- / Aus-Schalter
7
7. Schlauch an der Druckseite ca. 1 m senkrecht über der
Pumpe nach oben halten, bis die Pumpe angesaugt hat.
v Wenn die Pumpe nach 7 Minuten nicht fördert, Ein- / Aus-
6
Schalter auf „0" schalten (siehe 6. Beheben von
Störungen).
z
der Druckseite
3a
z
geschraubt werden
3a
auf „0" schalten.
auf „I" schalten.
5
5
