Wartungs-/Reparaturschalter; Verdrahtung Im Wartungs-/Reparaturschalter - Exodraft Rsht009-41 Handbuch

Wartungs-/Reparaturschalter

Gemäß den Bestimmungen der geltenden EU-Maschinenrichtlinie muss ein Rauchsauger immer mit einem
Wartungs-/Reparaturschalter ausgestattet sein. Der Wartungs-/Reparaturschalter muss den nationalen
Verdrahtungsnormen entsprechen. Die RSHT werden mit einem zugelassenen Wartungs-/Reparaturschalter
geliefert.
Anschließen
Typ
Kabel und Verdrahtung
braun = L
RSHT009-41
b = Nreg
RSHT012-41
gelb/grün =
braun = L
RSHT014-41
blau = Nreg
RSHT016-41
gelb/grün =

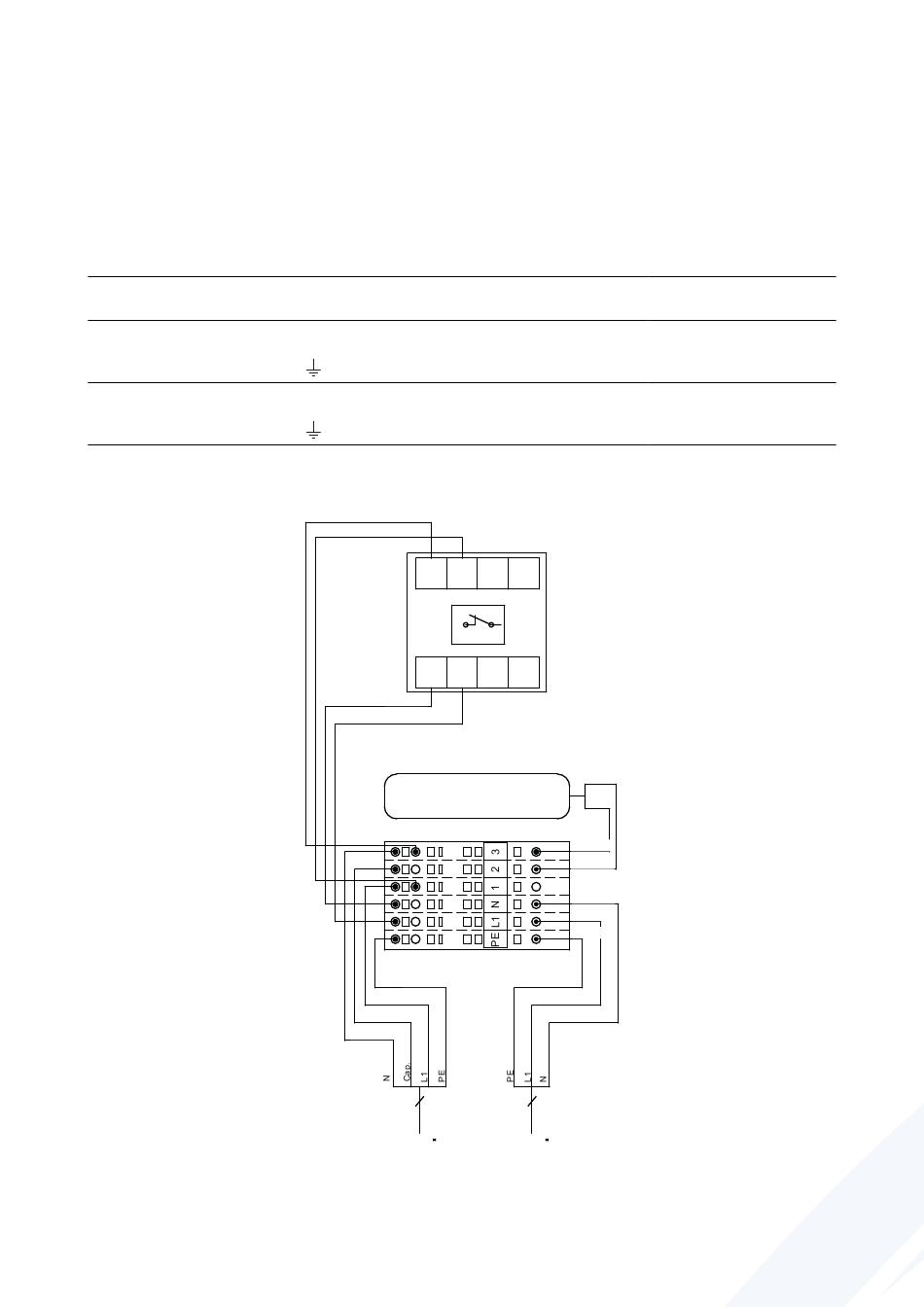

Verdrahtung im Wartungs-/Reparaturschalter

Stufenlos
elektronisch regelbar
Ja
Ja
blau
Blue
braun
Brown
N T3 T2 T1
N L3 L2 L1
blau
Blue
braun
Brown
Capacitor
Kondensator
gelb/grün
YEGN
schwarz
Black
braun
Brown
grau
Grey
4 x 1,0 3 x 1,5
Stromversorgung POWER SUPPLY
FAN
Rauchsauger/
Abgasventilator
1 x 230V ~ 50Hz
Überlastschutz
Der Motor verträgt
Blockade
(Impedanzschutz)
Der Motor benötigt einen
Überlastschutz
blau
Blue
braun Brown
blau
Blue
braun
Brown
gelb/grün
YEGN
