Bedienungsanleitung

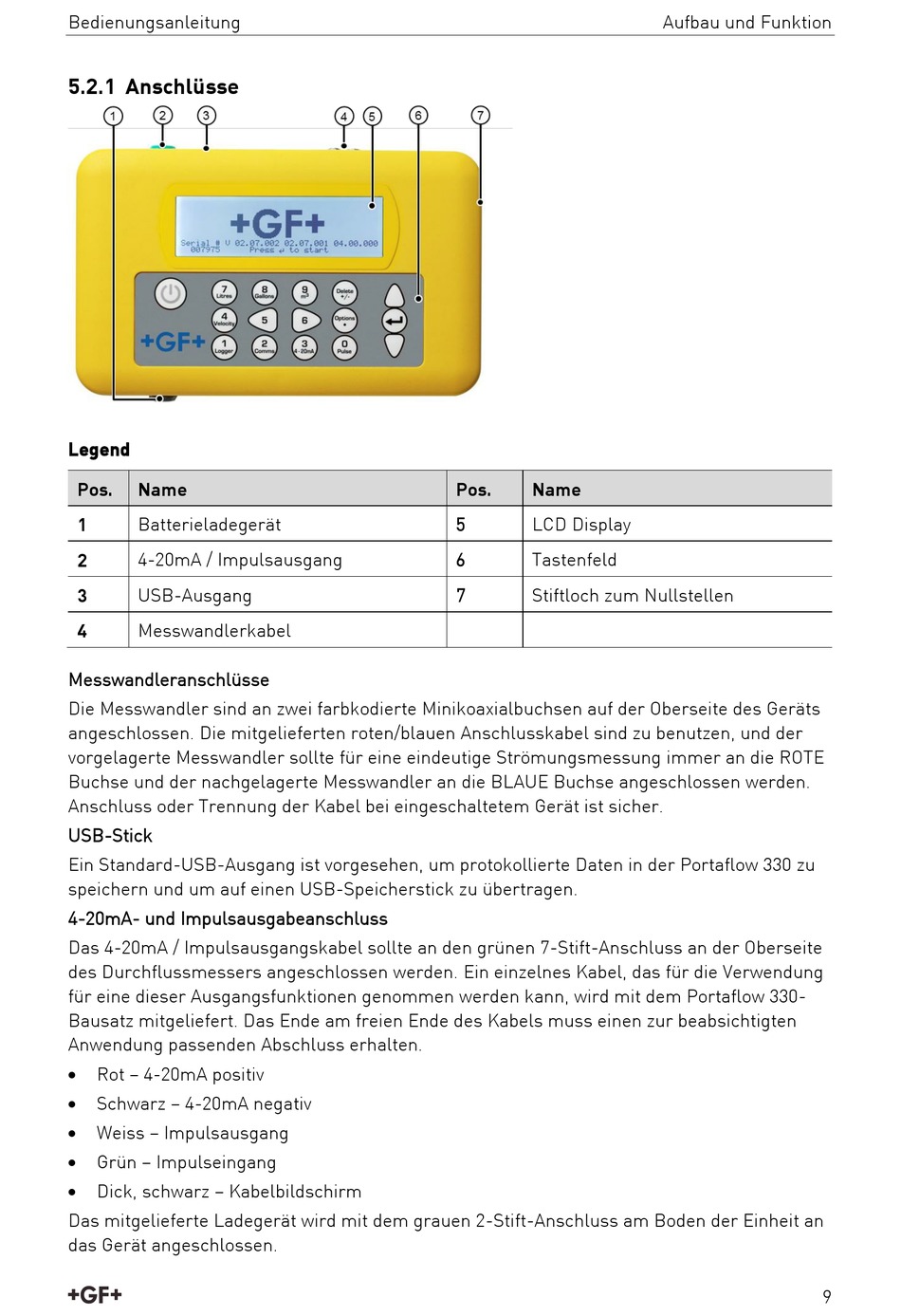

5.2.1 Anschlüsse
Legend
Pos.
Name
1
Batterieladegerät
2
4-20mA / Impulsausgang
3
USB-Ausgang
4
Messwandlerkabel
Messwandleranschlüsse
Die Messwandler sind an zwei farbkodierte Minikoaxialbuchsen auf der Oberseite des Geräts
angeschlossen. Die mitgelieferten roten/blauen Anschlusskabel sind zu benutzen, und der
vorgelagerte Messwandler sollte für eine eindeutige Strömungsmessung immer an die ROTE
Buchse und der nachgelagerte Messwandler an die BLAUE Buchse angeschlossen werden.
Anschluss oder Trennung der Kabel bei eingeschaltetem Gerät ist sicher.
USB-Stick
Ein Standard-USB-Ausgang ist vorgesehen, um protokollierte Daten in der Portaflow 330 zu
speichern und um auf einen USB-Speicherstick zu übertragen.
4-20mA- und Impulsausgabeanschluss
Das 4-20mA / Impulsausgangskabel sollte an den grünen 7-Stift-Anschluss an der Oberseite
des Durchflussmessers angeschlossen werden. Ein einzelnes Kabel, das für die Verwendung
für eine dieser Ausgangsfunktionen genommen werden kann, wird mit dem Portaflow 330-
Bausatz mitgeliefert. Das Ende am freien Ende des Kabels muss einen zur beabsichtigten
Anwendung passenden Abschluss erhalten.
Rot – 4-20mA positiv
Schwarz – 4-20mA negativ
Weiss – Impulsausgang
Grün – Impulseingang
Dick, schwarz – Kabelbildschirm
Das mitgelieferte Ladegerät wird mit dem grauen 2-Stift-Anschluss am Boden der Einheit an
das Gerät angeschlossen.
Pos.
Name
5
LCD Display
6
Tastenfeld
7
Stiftloch zum Nullstellen
Aufbau und Funktion
9
