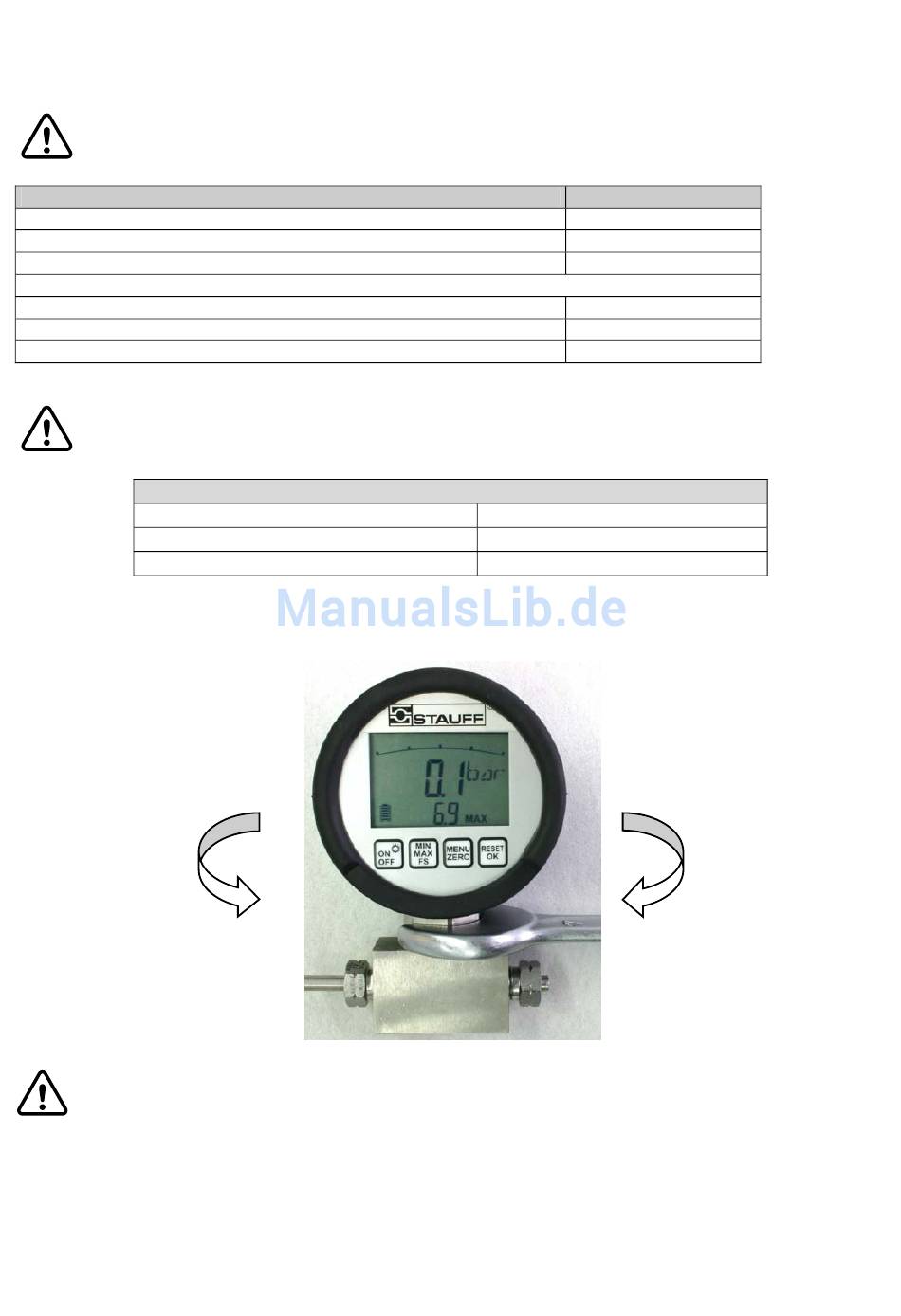

4 Anschluss an die Hydraulik

Gemäß den verschiedenen Versionen (bar/PSI) wird der SPG-DIGI mit G1/4 (BSPP) oder 7/16-20 UNF
Außengewinde ausgeliefert. Hierzu sind verschiedene Adapter verfügbar.

Adapter nicht montieren, wenn der SPG-DIGI druckbeaufschlagt ist

Anschluss
G1/4 auf M16x2
G1/4 auf M16x1,5
G1/4 auf S12,65x1,5
Adapter SAD nur in Verbindung mit Adapter SDA20-G1/4
M16x2 auf M16x1.5
M16x2 auf S12,65x1.5
M16x2 auf Steckversion
(Weitere Adapter auf Nachfrage erhältlich.)
Die Montage des SPG-DIGI mit entsprechenden Drehmomenten durchführen.
Die Schlüsselweite des Druckanschlusszapfens beträgt 27 mm
Bitte achten Sie bei einer Direktmontage des SPG-DIGI auf die Drehbarkeit.
Sicherheitshinweis bei der Verwendung des 1.000 bar Messbereichs:
Für den SPG-DIGI-B1000 sind spezielle Adapter mit einem Nenndruck von 1000
bar vorgesehen und zugelassen. Bitte beachten Sie die Nenndruckangaben der
eingebauten Messanschlüsse sowie die angegebenen Sicherheitsfaktoren.
Druckanschluss:
¼ BSPP
7/16-20 UNF
Adapterbezeichnung
SDA20-G1/4
SDA15-G1/4
SDA12-G1/4
SAD20/15-P
SAD20/12-P
SAD20/10-P
Drehmoment
25 Nm
35 Nm
Seite 5
