Truma DuoC Einbauanleitung Seite 9

Fernanzeige DuoC

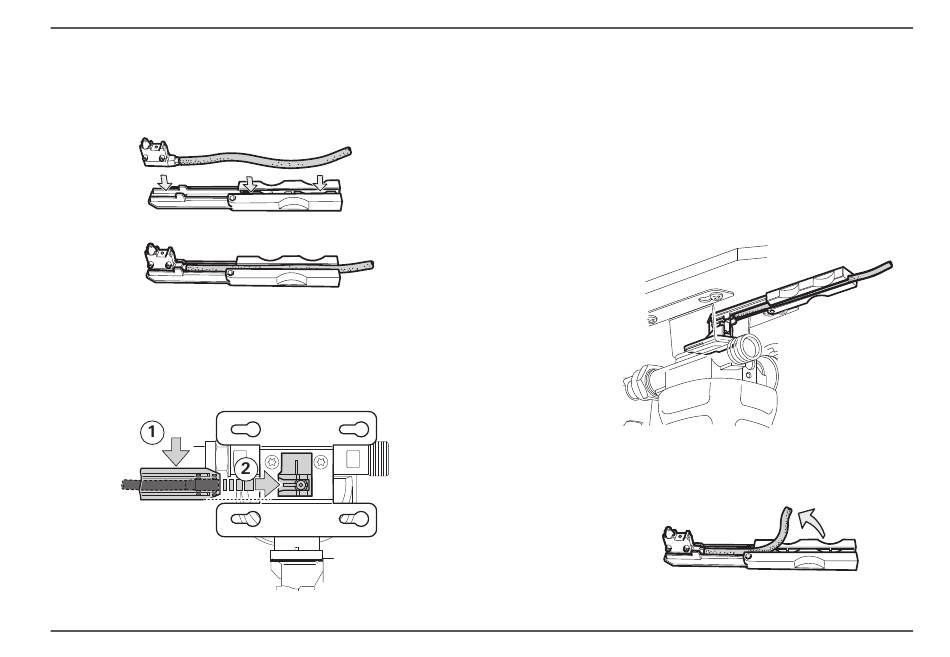

Ggf� Hochdruckschlauch und Gasfilter abbauen�
Geber mit Kabel in die Montagehilfe einlegen
(Abb� 6)�
Abb� 6
Montagehilfe inkl� Geber und Kabel flach an die
Wand bzw� Decke anlegen, an der die DuoCon-
trol CS montiert ist�
Abb� 7
50020-00720 · 00 · 12/2019
Der Halter für den Geber ist außermittig zwischen
den Blechwinkeln angebracht (Abb� 7)� Deshalb
die Montagehilfe inkl� Geber und Kabel auf der In-
nenseite des unteren Blechwinkels parallel anlegen
(Abb� 7 - Schritt 1)�
Montagehilfe inkl� Geber und Kabel in Richtung Hal-
ter schieben (Abb� 7 - Schritt 2)� bis der Geber spür-
bar in den Halter eingerastet ist (Abb� 8)�
Abb� 8
Kabel vom Ende her aus der Montagehilfe heraus-
nehmen (Abb� 9)�
Abb� 9
Einbau
DE 9
