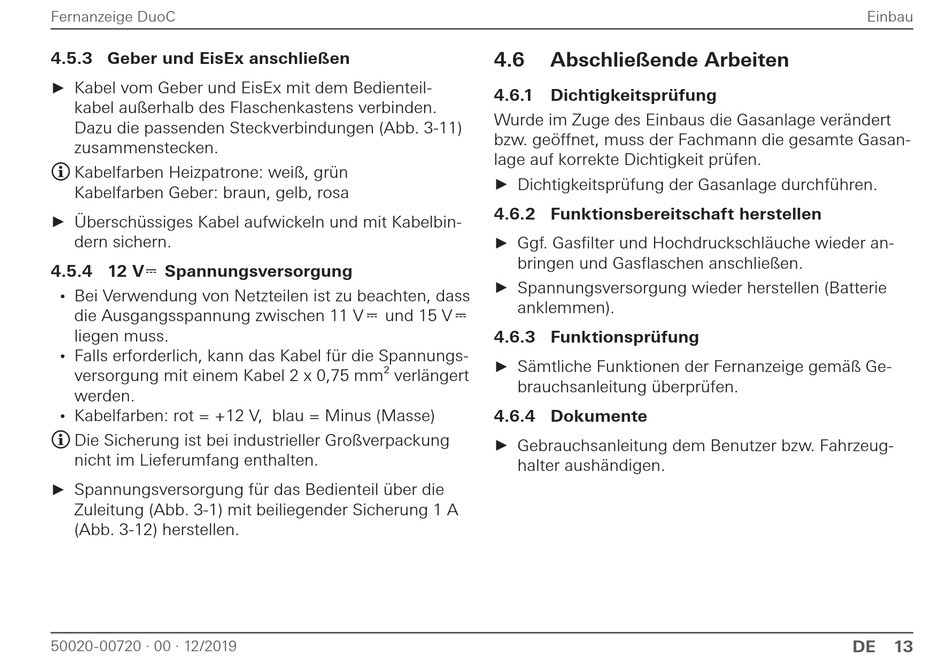

Truma DuoC Einbauanleitung Seite 13

Fernanzeige DuoC
4.5.3 Geber und EisEx anschließen
Kabel vom Geber und EisEx mit dem Bedienteil-
kabel außerhalb des Flaschenkastens verbinden�
Dazu die passenden Steckverbindungen (Abb� 3-11)
zusammenstecken�
 Kabelfarben Heizpatrone: weiß, grün
Kabelfarben Geber: braun, gelb, rosa
Überschüssiges Kabel aufwickeln und mit Kabelbin-
dern sichern�
4.5.4 12 V Spannungsversorgung
Bei Verwendung von Netzteilen ist zu beachten, dass
•
die Ausgangsspannung zwischen 11 V und 15 V
liegen muss�
Falls erforderlich, kann das Kabel für die Spannungs-
•
versorgung mit einem Kabel 2 x 0,75 mm² verlängert
werden�
Kabelfarben: rot = +12 V, blau = Minus (Masse)
•
 Die Sicherung ist bei industrieller Großverpackung
nicht im Lieferumfang enthalten�
Spannungsversorgung für das Bedienteil über die
Zuleitung (Abb� 3-1) mit beiliegender Sicherung 1 A
(Abb� 3-12) herstellen�
50020-00720 · 00 · 12/2019
4.6 Abschließende Arbeiten
4.6.1 Dichtigkeitsprüfung
Wurde im Zuge des Einbaus die Gasanlage verändert
bzw� geöffnet, muss der Fachmann die gesamte Gasan-
lage auf korrekte Dichtigkeit prüfen�
Dichtigkeitsprüfung der Gasanlage durchführen�
4.6.2 Funktionsbereitschaft herstellen
Ggf� Gasfilter und Hochdruckschläuche wieder an-
bringen und Gasflaschen anschließen�
Spannungsversorgung wieder herstellen (Batterie
anklemmen)�
4.6.3 Funktionsprüfung
Sämtliche Funktionen der Fernanzeige gemäß Ge-
brauchsanleitung überprüfen�
4.6.4 Dokumente
Gebrauchsanleitung dem Benutzer bzw� Fahrzeug-
halter aushändigen�
Einbau
DE 13
