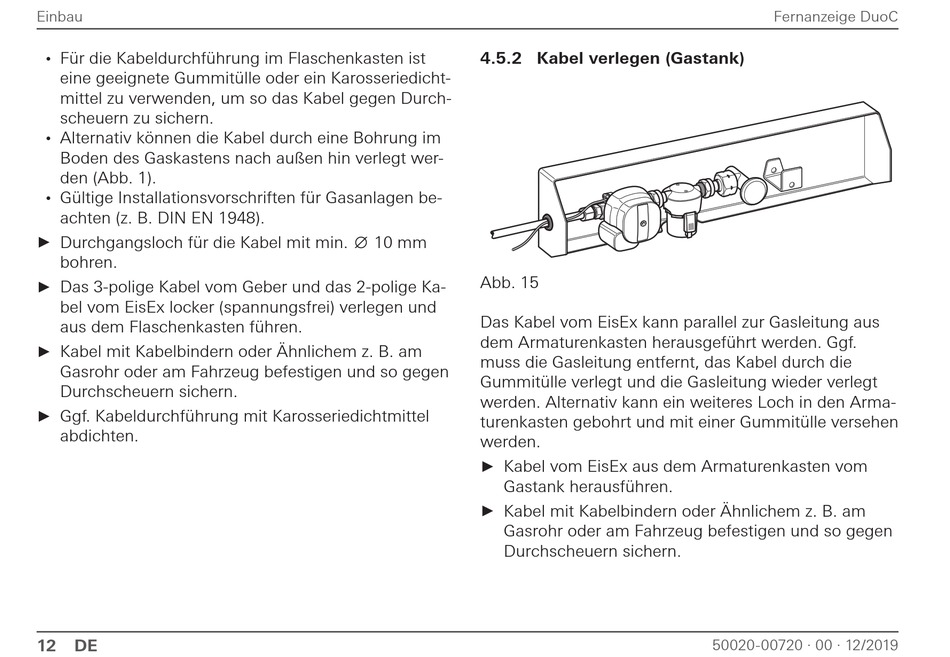

Truma DuoC Einbauanleitung Seite 12

Einbau
Für die Kabeldurchführung im Flaschenkasten ist
•
eine geeignete Gummitülle oder ein Karosseriedicht-
mittel zu verwenden, um so das Kabel gegen Durch-
scheuern zu sichern�
Alternativ können die Kabel durch eine Bohrung im
•
Boden des Gaskastens nach außen hin verlegt wer-
den (Abb� 1)�
Gültige Installationsvorschriften für Gasanlagen be-
•
achten (z� B� DIN EN 1948)�
Durchgangsloch für die Kabel mit min�  10 mm
bohren�
Das 3-polige Kabel vom Geber und das 2-polige Ka-
bel vom EisEx locker (spannungsfrei) verlegen und
aus dem Flaschenkasten führen�
Kabel mit Kabelbindern oder Ähnlichem z� B� am
Gasrohr oder am Fahrzeug befestigen und so gegen
Durchscheuern sichern�
Ggf� Kabeldurchführung mit Karosseriedichtmittel
abdichten�
12 DE
4.5.2 Kabel verlegen (Gastank)
Abb� 15
Das Kabel vom EisEx kann parallel zur Gasleitung aus
dem Armaturenkasten herausgeführt werden� Ggf�
muss die Gasleitung entfernt, das Kabel durch die
Gummitülle verlegt und die Gasleitung wieder verlegt
werden� Alternativ kann ein weiteres Loch in den Arma-
turenkasten gebohrt und mit einer Gummitülle versehen
werden�
Kabel vom EisEx aus dem Armaturenkasten vom
Gastank herausführen�
Kabel mit Kabelbindern oder Ähnlichem z� B� am
Gasrohr oder am Fahrzeug befestigen und so gegen
Durchscheuern sichern�
Fernanzeige DuoC
