Fernanzeige DuoC
4.2
Bedienteil einbauen

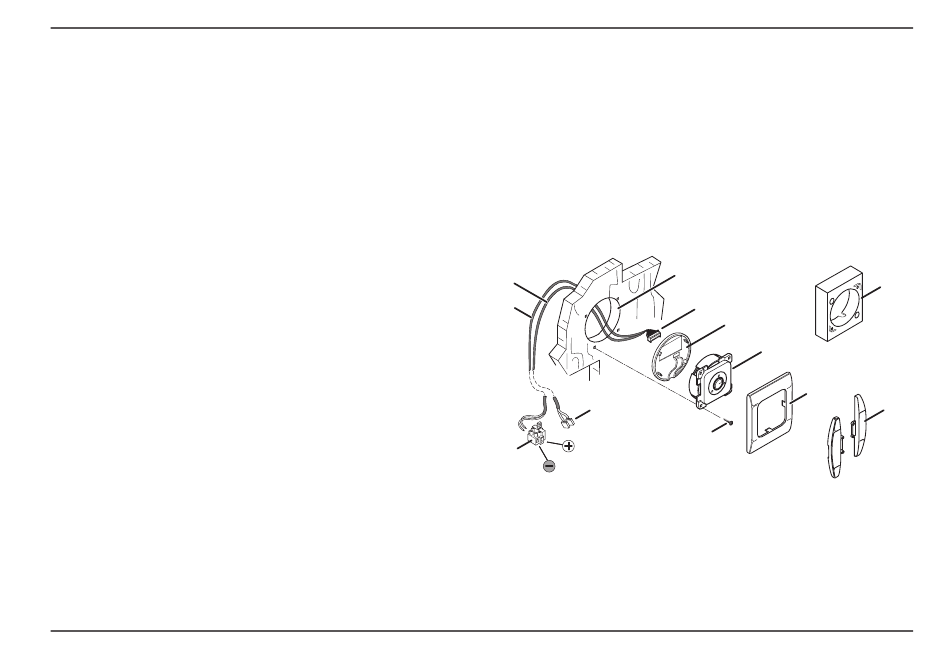

Geeigneten Platz für das Bedienteil (Abb� 3) an gut
sichtbarer Stelle vorsehen�
Spannungsversorgung zum Bedienteil und Kabelfüh-
rung zum Gaskasten planen�

Die Länge des Anschlusskabels beträgt 6 m� Bei
Bedarf ist ein Verlängerungskabel mit 5 m lieferbar
(Art�-Nr� 34300-01)�
Ist eine Unterputzmontage des Bedienteils nicht

möglich, kann ein Aufputzrahmen (Abb� 3-9) ver-
wendet werden� Dieser ist als Zubehör erhältlich
(Art�-Nr� 40000-06400)�

Für die Montage zweier Truma Bedienteile neben-
oder übereinander, ist eine Montageschablone aus
Pappe und ein Anreihclip für die Abdeckrahmen im
Lieferumfang enthalten�
Bohrloch anzeichnen� Dazu mit der Montageschab-
lone die Positionen für die mittige Bohrung und die
Befestigungsschrauben ermitteln�
Loch mit  55 mm bohren (Abb� 3-3)�
Den 10-poligen Stecker des Bedienteilkabels
(Abb� 3-4) von hinten durch die Bohrung führen und
am Bedienteil anstecken�
Hintere Abdeckkappe (Abb� 3-5) als Zugentlastung
aufsetzen�
50020-00720 · 00 · 12/2019
Bedienteil (Abb� 3-6) mit 4 geeigneten Schrauben
(Abb� 3-7) befestigen� Schrauben sind nicht im Liefe-
rumfang enthalten�
Abdeckrahmen (Abb� 3-8) aufstecken�

Zum optischen Abschluss können an den Ab-
deckrahmen Seitenteile (Abb� 3-10) angesteckt
werden� Diese sind als Zubehör erhältlich
(Art�-Nr� 34000-66800)�
2
1
11
12
Abb� 3
3
4
5
6
8
7
DE
Einbau
9
10
7
