BMS-Modbus-Anschluss an ein WLM3-Network:
BMS-Kommunikation ist mit bis zu neun verschiedenen WLM3-Networks möglich.
Neben der direkten Kommunikation mit der BMS-Einheit, fungiert der Network-Master in jedem WLM3-Network auch als transparente Schnittstelle für
die an den Network-Master angeschlossenen WLM3-Network-Slaves. Jeder an die BMS-Einheit angeschlossener Master, sei es direkt oder über einen
Network-Master, muss eine eindeutige Modbus-ID-Adresse haben. (Netzwerk-Slaves können beide FS und BA Master sein)
Network-Master:
Modbus-ID-Adresse
Die Wahlschalter auf Links/Rechts = (1 bis 9) / 0 einstellen.
Das gibt dem Network-Master eine Adresse zwischen 10 und
90. (Die Adresse muss sich von der jedes anderen Masters in der
Anlage unterscheiden.)
Dieses Beispiel zeigt einen Master eingestellt auf ID-Adresse Nr. 10.
BMS
EIN-
HEIT
RS-485-BMS-
Modbus-
Anschluss
Die RJ14-Steckplätze 3 und 4 können nur für
BMS-Kommunikation benutzt werden, um die
Verwendung von Zusatzmodulen, Empfänger
für die drahtlose Kommunikation, usw. auf
einem als Network-Master konfigurierten
Master zu verhindern.
5
4573 67405-WLM3-FS Modbus Manual_02-15_DE.indd 5
Network-Slaves:
Modbus-ID-Adresse
Die Wahlschalter auf Links/Rechts = (1 bis 15) / (1 bis 9) einstellen.
Das gibt dem Network-Master eine Adresse zwischen 11 und 159.
(Die Adresse muss sich von der jedes anderen Masters in der Anlage
unterscheiden.)

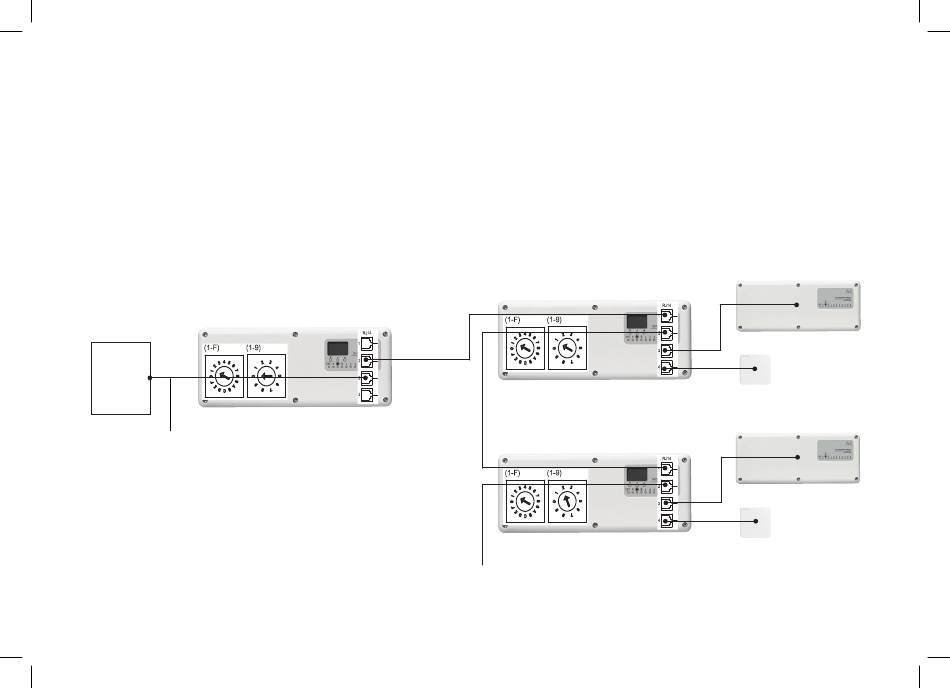

Dieses Beispiel zeigt zwei Network-Slaves, einen eingestellt auf ID-
Adresse Nr. 11, den anderen auf ID-Adresse Nr. 12.
Anschluss an den nächsten Network-Slave.
© 2015 OJ Electronics A/S
Die RJ14-Steckplätze 3
und 4 können dazu be-
nutzt werden, um Zusatz-
module, Empfänger für
die drahtlose Kommuni-
kation, usw. wie gewohnt
anzuschließen.
Die RJ14-Steckplätze 3
und 4 können dazu be-
nutzt werden, um Zusatz-
module, Empfänger für
die drahtlose Kommuni-
kation, usw. wie gewohnt
anzuschließen.
