Hardware-Schnittstelle:
Die im OJ Waterline System verwendeten RJ-Verbinder basieren auf 6-poligen RJ-Steckern mit folgendem Setup.
Da nur vier davon benutzt werden, und keine Leistung beansprucht wird, trägt der Steckverbinder die Bezeichnung RJ14.
Die Schnittstelle basiert auf einer Standard-RS-485-Hardware-Plattform.

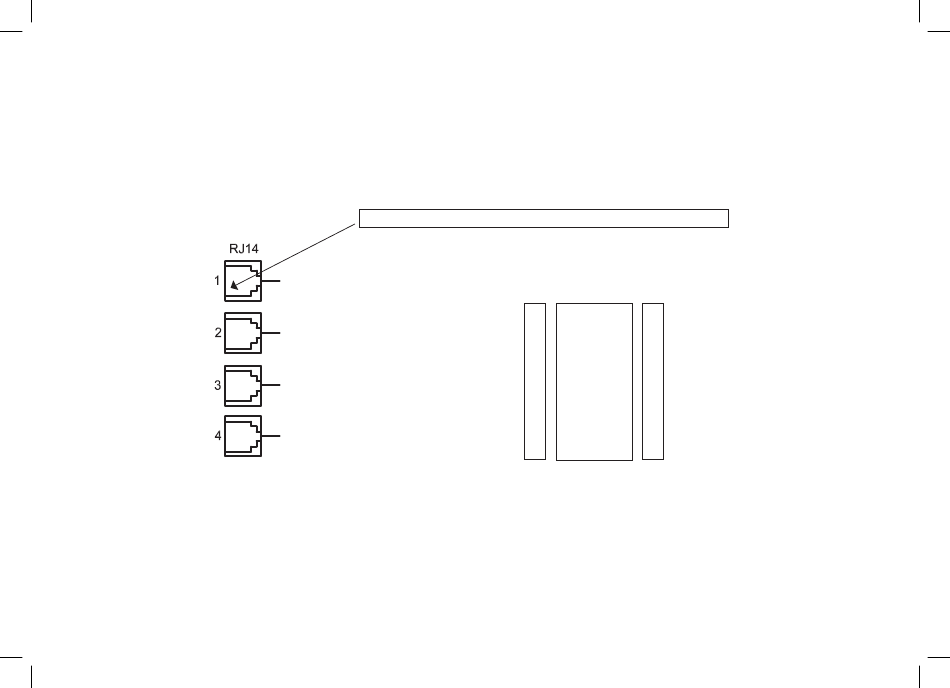

BITTE BEACHTEN: Die Abbildung
zeigt die RJ14-Steckverbinder 1 bis
4 in einem WLM3-Master.
Am WLM3-xAO-Modul sind nur die
Anschlüsse 3 und 4 vorhanden.
6
4573 67405-WLM3-FS Modbus Manual_02-15_DE.indd 6
Pin 1 (24 V=) befindet sich an diesem Ende des RJ14-Steckverbinders
NETWORK-BUS
NETWORK-BUS
Von WLM3
konfiguriert als
Network-Master,
ZUSATZMODUL
Network-Slave,
usw.
DRAHTLOSER
EMPFÄNGER
© 2015 OJ Electronics A/S
24 V=
1
*
1
*
0 V
2
2
= (Masse)
Zum
Network-Slave,
B
3
3
komm
Zusatzmodul,
A
4
4
Empfänger,
komm
usw.
24 V=
5
5
aus
0 V
6
*
6
*
= (Masse)
Obwohl diese Verbindungen
*
nicht erforderlich sind, sind sie
zugelassen
