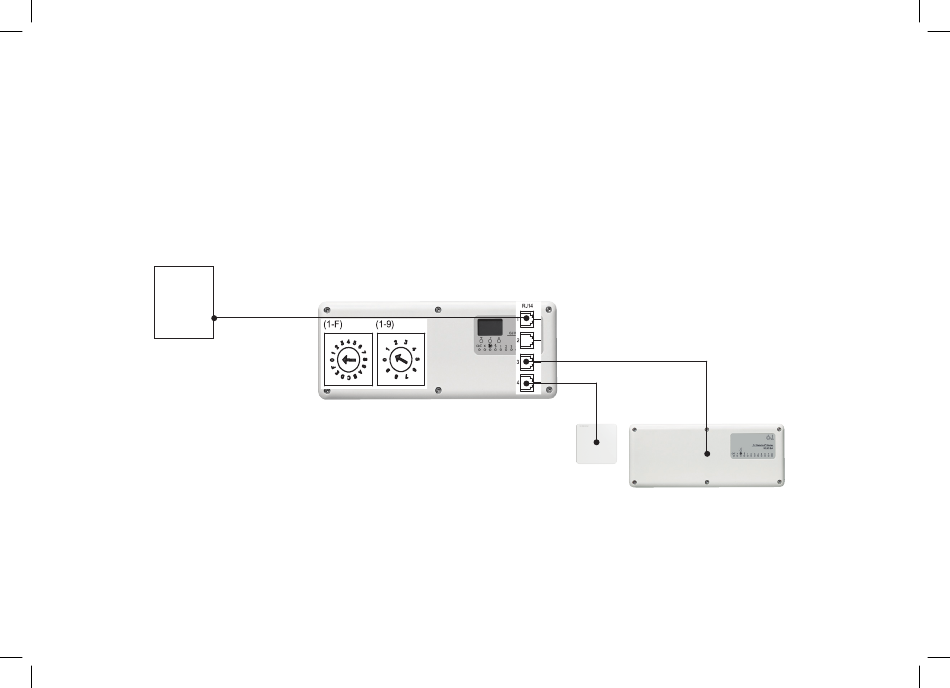

BMS-Modbus-Verbindung zu einem eigenständigen WLM3-Master:
Ein WLM3-xFS-Master kann über die Modbus-Schnittstelle an ein BMS-System angeschlossen werden.
BMS
EIN-
HEIT
RS-485-BMS-
Modbus-Anschluss
3
4573 67405-WLM3-FS Modbus Manual_02-15_DE.indd 3
WLM3-Master:
Modbus-ID-Adresse
Die Wahlschalter auf Links/Rechts = 0 / (1 bis 9) einstellen.
Das gibt dem Master eine Adresse zwischen 01 und 09.
Dieses Beispiel zeigt einen Master eingestellt auf ID-Adresse Nr. 01.
© 2015 OJ Electronics A/S
Die RJ14-Steckplätze 3 und 4 können
dazu benutzt werden, um Zusatzmodule,
Empfänger für die drahtlose Kommunikation,
usw. wie gewohnt anzuschließen.
