horntools HFORARSA02 Serviceanleitung Seite 6

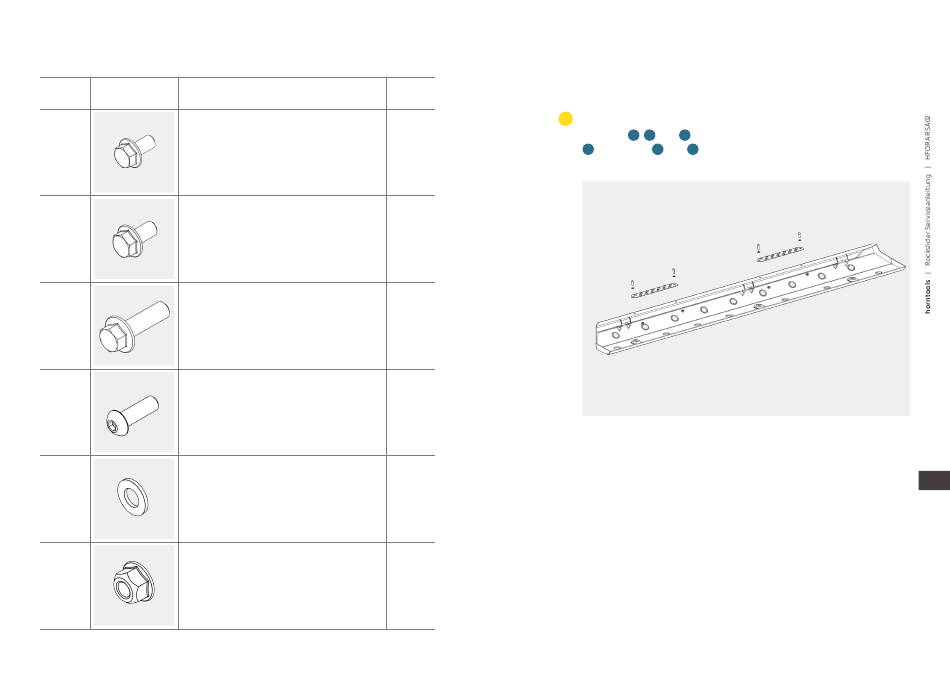

Stückliste
Nr. Bild
Schraube
6
DIN 6921 – M8 x 20
Schraube
7
DIN 6921 – M10 x 20
Schraube
8
DIN 6921 – M10 x 30
Schraube
9
ISO 7380 – M8 x 25
Schreibe
10
DIN 125 – A 8.4
Mutter
11
DIN 16664 – M8
10
Name
Technische Änderungen vorbehalten
Serviceanleitung
Menge
1
1.1
12
6
12
8
8
8
Rockslider Vormontage
Befestige , und gemäß Abbildung 1 und 2, um die Sidesteps
9 10 11
mit Platten und zu sichern.
5 1 2
Abb. 1
Technische Änderungen vorbehalten
DE
11
