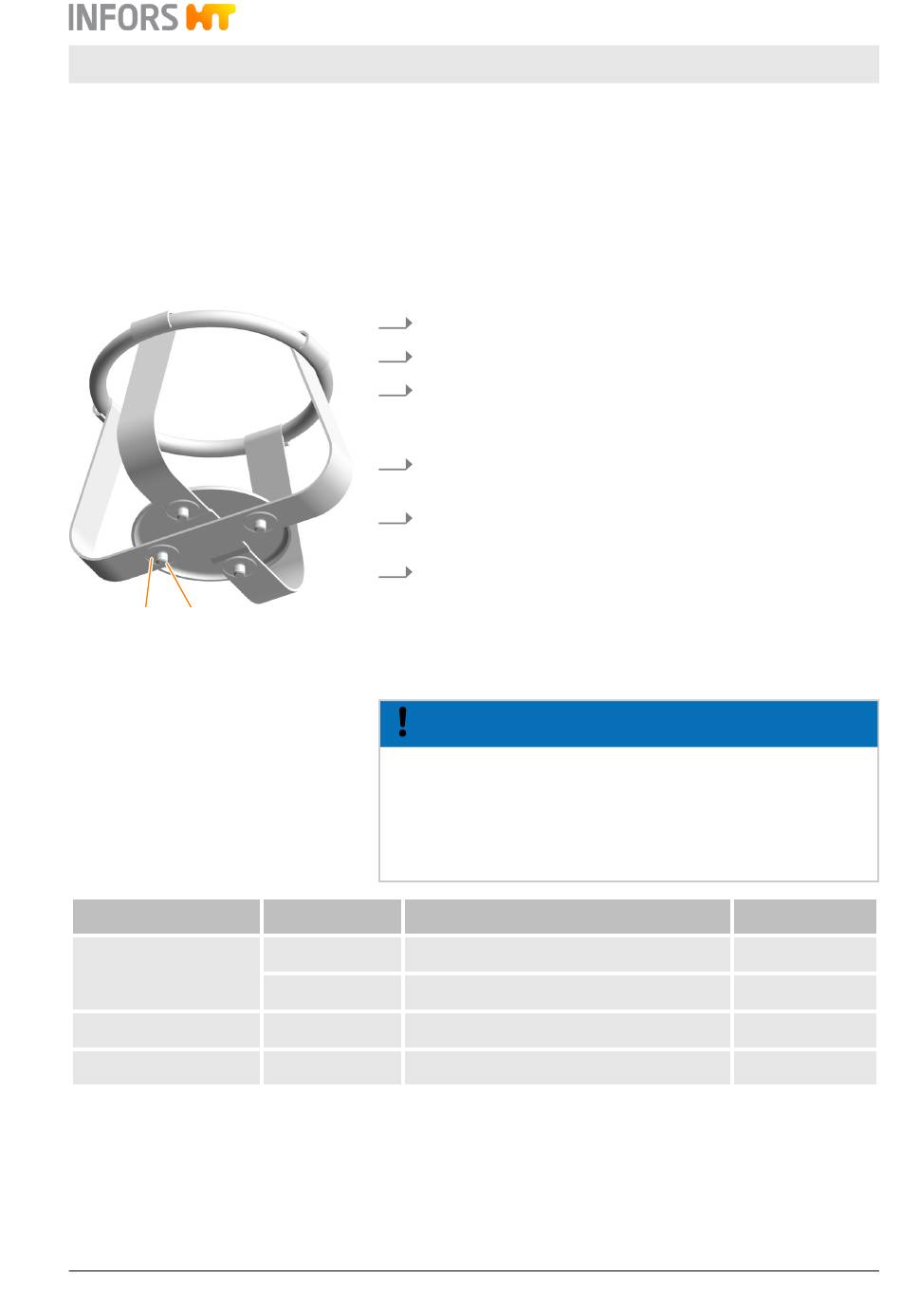

Halterung montieren
1
2
Schraubengrössen
Halterung
Stahlklammern
Kunststoffklammern
Reagenzglashalter
20.12.2023
Klammern, Reagenzglashalter sowie Boxen für Mikrotiter-Platten
werden mit Schrauben auf dem Tablar fixiert. Die Schrauben sind bei
Anlieferung bereits vormontiert. Je eine Flachdichtung an der Unter-
seite sichern die Schrauben, so dass diese nicht herausfallen können.
Für die Montage ausschliesslich die mitgelieferten Schrauben oder
Schrauben der gleichen Grösse verwenden.
Um eine Halterung zu montieren, wie folgt vorgehen:
1.
Flachdichtungen (1) lockern.
2.
Halterung auf dem Tablar positionieren.
3.
Eine Schraube (2) auf die Gewindebohrung im Tablar zentrieren
und lose eindrehen. Die Halterung muss sich weiterhin drehen
lassen.
4.
Die Halterung so ausrichten, dass sämtliche Schrauben senkrecht
über der jeweiligen Gewindebohrung auf dem Tablar liegen.
5.
Schrauben lose eindrehen. Dabei sicherstellen, dass die
Schrauben gerade eingedreht werden und nicht verkanten.
6.
Sämtliche Schrauben über Kreuz gleichmässig festziehen.
HINWEIS
Werden für die Montage der Halterungen zu lange Schrauben ver-
wendet, stehen diese auf der Unterseite des Tablars hervor. Dadurch
kann das Tablar nicht mehr richtig eingesetzt und fixiert werden.
Müssen verloren gegangene Befestigungsschrauben ersetzt werden,
unbedingt die im Folgenden spezifizierten Schrauben verwenden.
Grösse
Schraube
25 bis 50 ml
Senkschraube mit Kreuzschlitz M4 x 6 A4
100 bis 5000 ml
Senkschraube mit Kreuzschlitz M4 x 8 A4
100 bis 500 ml
Senkschraube mit Kreuzschlitz M4 x 6 A4
Ø 8 bis 30 mm
Linsenschraube mit Kreuzschlitz M4 x 6 A2
Celltron - Betriebsanleitung
Bedienung
Flachdichtung
D = 3.2 x 12 x 0.5
D = 3.2 x 12 x 0.5
D = 3.2 x 12 x 0.5
D = 3.2 x 12 x 0.5
Seite 31 von 56
