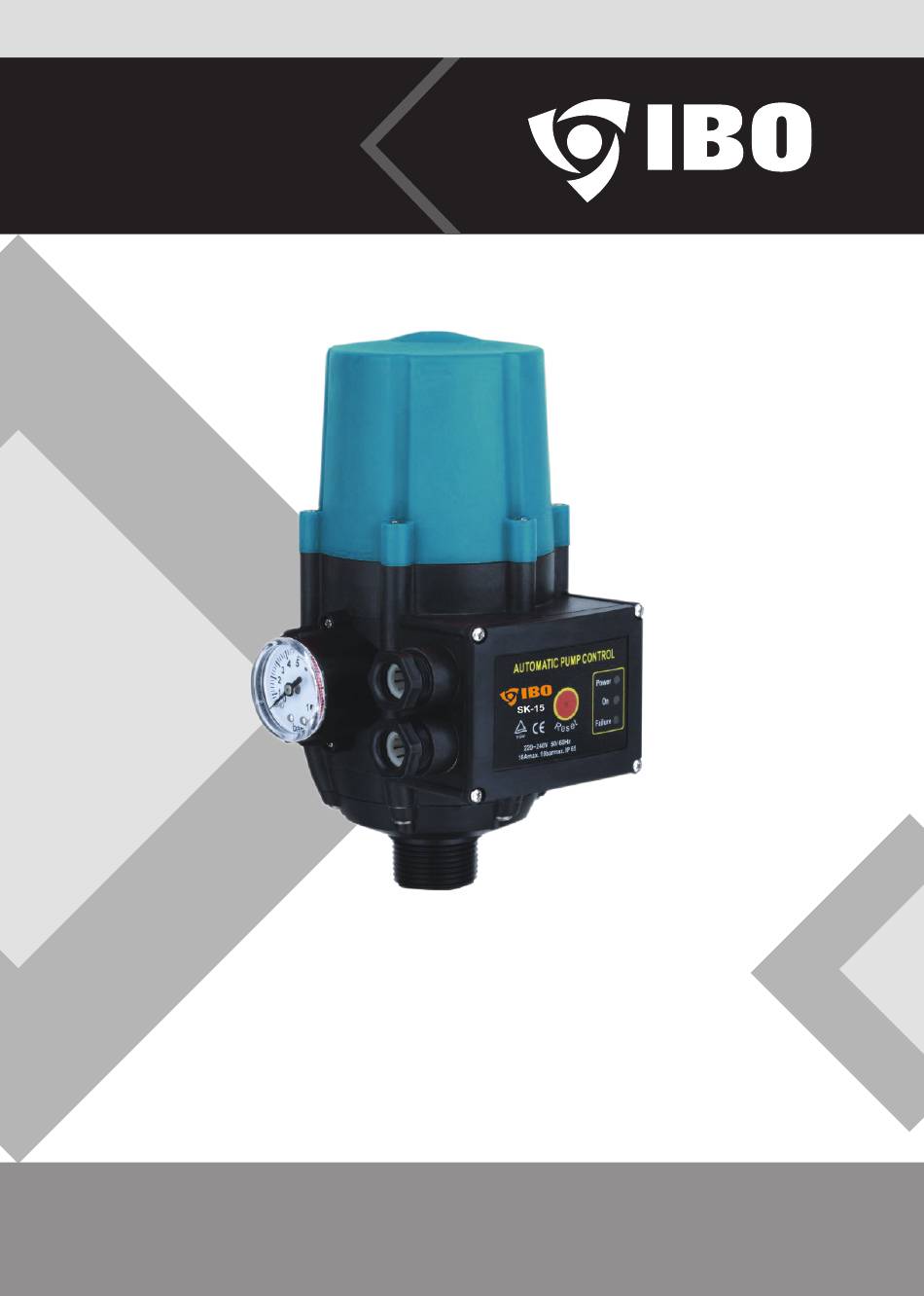

IBO SK-15 Betriebsanleitung
Pumpensteuerung für gartenpumpen / tiefbrunnenpumpen
Verwandte Anleitungen für IBO SK-15
Inhaltszusammenfassung für IBO SK-15
-
Seite 13: Betriebsanleitung
Betriebs- anleitung SK-15 Pumpensteuerung für Gartenpumpen / Tiefbrunnenpumpen ACHTUNG! Betriebsanleitung bitte aufmerksam lesen! Aus Sicherheitsgründen darf die Pumpensteuerung nur von Personen benutz werden, die mit der Betreibsanleitung vertraut sind! -
Seite 14: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Liste der Abkürzungen und Symbole Sicherheitsregeln Funktion / Designvorgabe Anwendung Elektrische verbindung Installation Mögliche Probleme und deren Lösung Technische Daten Wartung und Lager Kümmern wir uns um unsere Umwelt! Eu/Eg-Konformitätserklärung | Modul A KARTA GWARANCYJNA Any use of the device, other than the intended use, is a foreseeable misuse of the device. -
Seite 15: Liste Der Abkürzungen Und Symbole
Liste der Abkürzungen und Symbole Warning! Das Symbol „Gefahr“ bei den Anmerkungen, dessen Nichtbeachtung die Gefahr für Leben und Gesundheit seitens der Elektroanlage verursachen kann. Vor der Durch- führung von Tätigkeiten, die mit diesem Symbol gekennzeichnet sind, muss das Netzkabel der Pumpe von der Stromversorgung getrennt werden. Warning! Das Symbol „Gefahr“... -
Seite 16: Sicherheitsregeln
Sicherheitsregeln • Die Nichtbeachtung der Sicherheitshinweise kann zu Geräte-, Personen- oder an- deren Sachschäden führen. Bei Nichtbeachtung der Sicherheitshinweise in dieser Betriebsanleitung Der Hersteller übernimmt keine Verantwortung für mögliche Verluste des Benutzers. • Verpackung auf Beschädigungen prüfen Die Angaben auf dem Typenschild stimmen mit der Bestellung überein •... - Seite 17 Sicherheitsregeln • Es dürfen keine Metallgegenstände im Gerät verbleiben. Es besteht Stromschlag- oder Brandgefahr. • Auf Metall oder anderen nicht brennbaren Materialien installieren. Es besteht Brand- gefahr. • Nicht in der Nähe von brennbaren Materialien verwenden. Es besteht Brandgefahr. • Nicht in der Nähe von Sprengstoffen verwenden. Es besteht Explosionsgefahr •...
-
Seite 18: Funktion / Designvorgabe
• eingebautes Manometer Anwendung Die SK-15 Steuerung ist ein elektronisches Gerät zur Steuerung des Pumpenbetriebs. Das Gerät steuert den Betrieb der Pumpe, indem es Änderungen des Wasserdruckpegels in der Rohrleitung und des Wasserflusses durch die Rohrleitung untersucht. Dank der Möglichkeit des vom Benutzer einstellbaren Schaltdrucks ersetzt das Gerät herkömmliche Druckschal-... -
Seite 19: Installation
Eisenoxidgehalt gepumpt wird. Der Betrieb des Gerätes mit Schmutzwasser führt zum Ausfall. Sk-15 ist mit einem 1-Liter-Tank ausgestattet und es sollte kein zusätzlicher Tank ins- talliert werden. Um die Flexibilität des Anlagenbetriebs zu erhöhen, kann beim Modell SK-15 ein kleines Ausdehnungsgefäß montiert werden. - Seite 20 Grenzen. Anwendung Der intelligente SK-15 Controller dient zur Steuerung der Pumpe durch Ein- und Ausschalten desGeräts. Das Einschalten ist abhängig vom Wasserdruckabfall im Wassersystem unter den am Automatikgeräteingestellten Einschaltdruck und vom Durchfluss in der Leitung, an der der Regler installiert ist.
- Seite 21 Installation Achtung! Das Gerät darf nicht durch starke externe Magnetfelder beeinflusst werden Alle Magnete sollten mindestens 25 cm vom Gerät entfernt sein. Elektrischer Anschluss: Auf der Deckelinnenseite befindet sich das Verdrahtungsschema. Die verwendeten Kabel- sollen einen Außen - Durchmesser zwischen 6 und 12 mm haben, um das Gehäuse gegen das Eindringen von Wasser zu schützen, müssen die 4 Schrauben des Gehäuses fest an- gezogen werden.
- Seite 22 Installation...
-
Seite 23: Mögliche Probleme Und Deren Lösung
Mögliche Probleme und deren Lösung PROBLEM MÖGLICHE URSACHEN LÖSUNG 1. Beschädigter Controller 2. Versorgungsspannung unter 100V Prüfen Sie die Dichtheit aller Pumpe startet nicht 3. Defekte Pumpe Rohrleitungen und Anschlüsse 4. Netzkabel vom Anschlussfeld abgezogen 1. Beschädigter Controller Erhöhen Sie den Druck, indem 2. -
Seite 24: Technische Daten
Technische Daten Netzspannung: ~230 V Max. Strom: 10 A Max. Leistung der geregelten Pumpe: 1,1 kW IP-Schutzart: IP 54 Max. Wassertemperatur: 40°C Einschaltdruck: 1,5 bar Zulässig max. Systemdruck: 10 bar Wartung und Lager Wartung: • Die Wartung darf nur von einer autorisierten Elektrofachkraft durchgeführt werden. •... -
Seite 25: Kümmern Wir Uns Um Unsere Umwelt
Kümmern wir uns um unsere Umwelt! Jeder Nutzer kann zum Schutz der Umwelt seine Leistung beitragen. Es ist weder schwierig noch kostspielig. Hierfür sind Kartonverpackungen für Altpapier abzugeben, Plastiktüten sind in einen Plastikbehälter zu werfen. Das gebrauchte Gerät sollte an eine geeigneten Sammelstelle abgegeben werden. -
Seite 26: Eu/Eg-Konformitätserklärung | Modul A
EE/EG-Konformitätserklärung | Modul A EU/EG-KONFORMITÄTSERKLÄRUNG (Modul A): 1. DRUCKSCHALTER: SK-15 2. DAMBAT Jastrzębski S.K.A., Adamów 50, 05-025 Grodzisk Maz, POLEN, e-mail: biuro@dambat.pl. 3. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. 4. Schalter der unter Punkt 1 genannten Baureihen. - Seite 28 dambat.pl BIURO@DAMBAT.PL BIURO / OFFICE +48 22 721 11 92...
