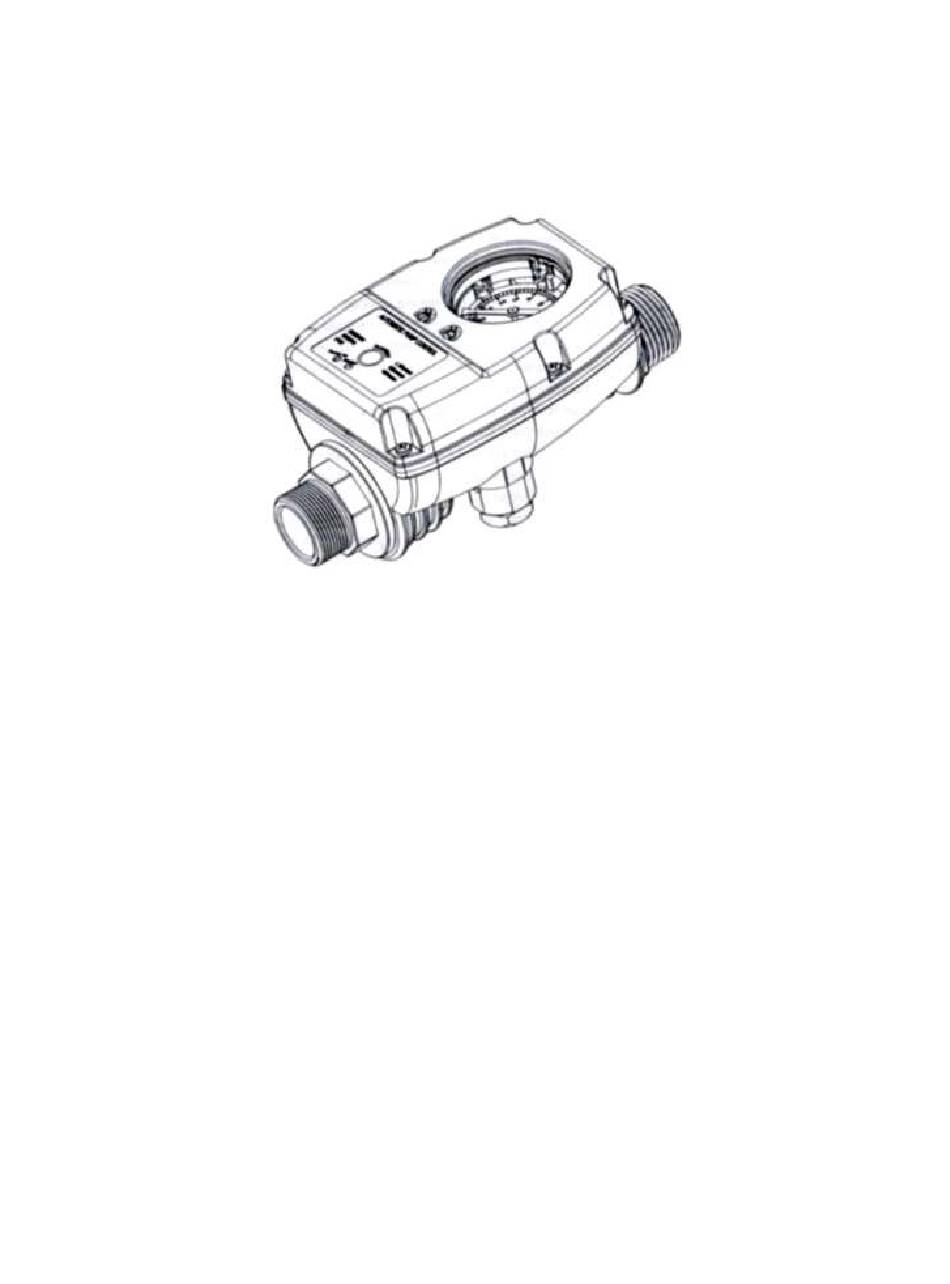

AUTOMATISCHE PUMPENSTEUERUNG PC-59
TECHNISCHE DATEN:
Versorgungsspannung 220-240V
Stromversorgungsfrequenz 50/60Hz
Max. Leistung der gesteuerten Pumpe 1,1 kW
Max. Strom der gesteuerten Pumpe 10A
Max. Betriebsdruck 10 Bar
Max. Umgebungstemperatur 60̊ C
Schutzgrad IP65
ANWENDUNG:
Der PC59 Steuerung ist ein elektronisches Gerät, das den Betrieb der Pumpe steuert. Das Gerät
steuert den Pumpenbetrieb, indem es Änderungen des Wasserdruckpegels in der Rohrleitung und
des Wasserflusses durch die Rohrleitung untersucht. Dank der Möglichkeit den Schalt- und
Ausschaltdruck einzustellen, ersetzt das Gerät herkömmliche Druckschalter vollständig. Das Gerät
schützt auch vor Trockenlauf (Pumpenbetrieb ohne Wasser). Das eingebaute Rückschlagventil
schützt das System vor Wasserrückfluss zur Pumpe. Das Manometer mit den markierten Ein- und
Aus-Ebenen ermöglicht eine genaue und einfache Anpassung des Geräts an die Bedürfnisse des
Benutzers. Das Gerät kann mit oder ohne Hydrophor Behälter arbeiten.
MONTAGE:
Die Montage des Gerätes darf nur von einer Person durchgeführt werden, die die
Bedienungsanleitung genau kennt und über geeignete hydraulische und elektrische Qualifikationen
verfügt.
Bedienungsanleitung
Schaltdruckbereich 0-6 Bar
Ausschaltdruckbereich 2-10 Bar
Max. mögliche, einstellbare
Schalt- und Ausschaltdruckdifferenz 7 Bar
Min. mögliche, einstellbare
Schalt- und Ausschaltdruckdifferenz 1 Bar
Stutzen G1''
1
Werbung
Inhaltszusammenfassung für IBO PC-59
- Seite 1 AUTOMATISCHE PUMPENSTEUERUNG PC-59 Bedienungsanleitung TECHNISCHE DATEN: Versorgungsspannung 220-240V Schaltdruckbereich 0-6 Bar Stromversorgungsfrequenz 50/60Hz Ausschaltdruckbereich 2-10 Bar Max. Leistung der gesteuerten Pumpe 1,1 kW Max. mögliche, einstellbare Max. Strom der gesteuerten Pumpe 10A Schalt- und Ausschaltdruckdifferenz 7 Bar Max. Betriebsdruck 10 Bar Min.
- Seite 2 Höhe der Wassersäule sein, die dem Schaltdruck entspricht. Der Schaltdruck sollte entsprechend der Pumpenleistung eingestellt werden. Wenn das PC-59 Gerät richtig arbeiten soll, muss die Pumpe in der Lage sein, einen Druck von mindestens 1 bar über dem Schaltdruck zu erzeugen (die minimale Differenz zwischen dem Schaltdruck und dem Ausschaltdruck beträgt 1 bar).
- Seite 4 "Status" -Leuchte auf. Wenn das Wasser vom höchsten Hahn fließt, kann es abgedreht werden. In diesem Fall schaltet das PC-59 Gerät den Stromfluss zur Pumpe ab. Die Leuchte "Status" erlischt. Ein erneutes Aufdrehen des Wasserhahns startet automatisch die Pumpe und die "Status" –Leuchte leuchtet rot.
- Seite 5 Pumpe wird dann wieder arbeiten. Wenn der Wasserfluss immer noch nicht erkannt wird, kehrt es in den Wartezustand zurück. Wenn der Benutzer die Pumpe nicht manuell startet, hat der PC-59 die Funktion eines wiederholten, automatischen Restart nach 1 Stunde nach der Erkennung des Trockenlaufs.
