WRPE10
24/08 5299928_00

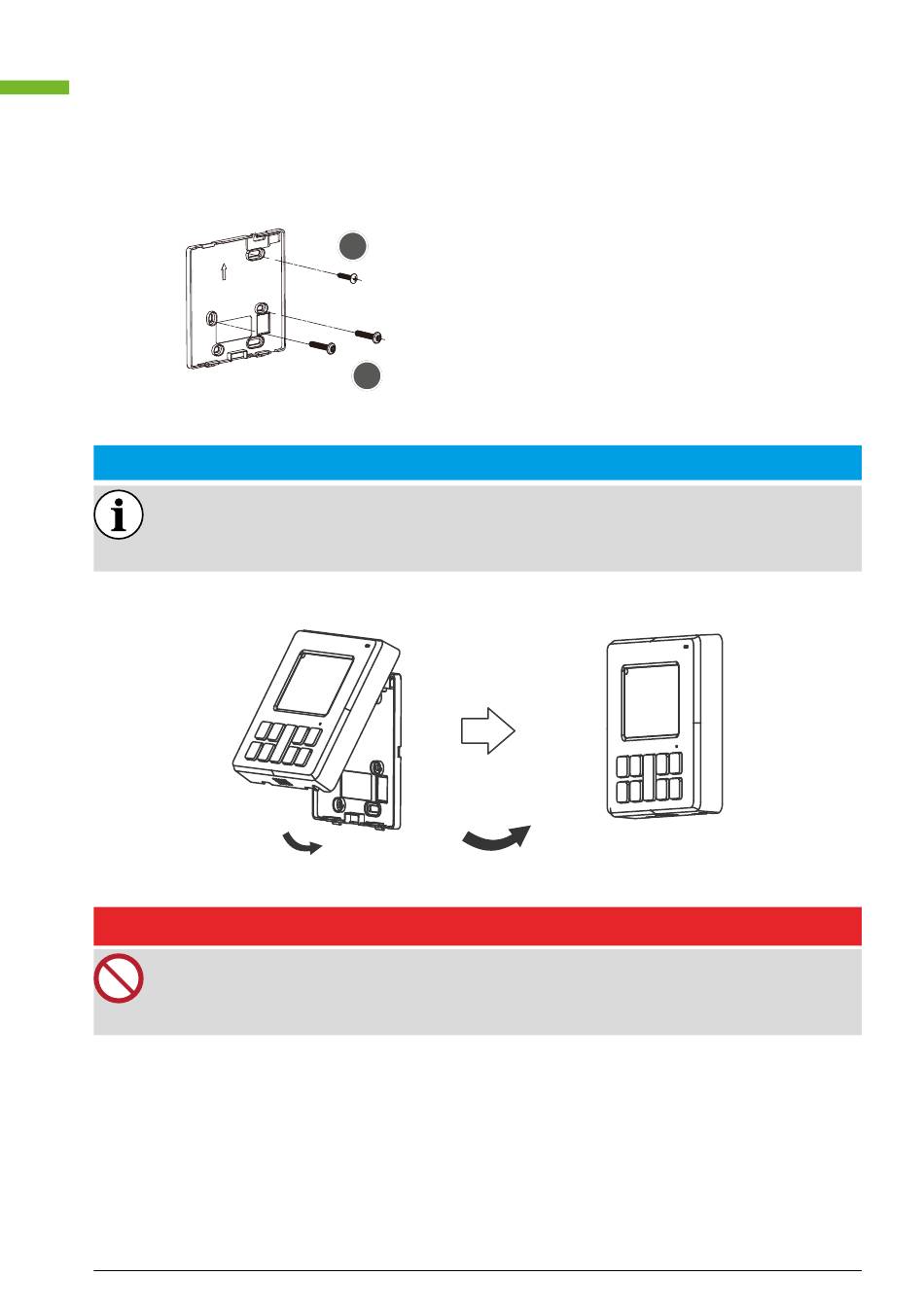

B. Bei der Unterputzmontage befestigen Sie die Rückwand mit 2 Schrauben (M4x25) an der Schalttafel und
mit 1 Schraube (M4x25) an der Wand.
Das Gerät immer auf einer ebenen Oberfläche positionieren. Achten Sie darauf, dass Sie
die Rückwand der Bedientafel nicht durch zu festes Anziehen der Schrauben verformen.
3. Bringen Sie den oberen Teil der kabelgebundenen Bedieneinheit wieder an.
Ziehen Sie die Kabel nicht fest, wenn Sie den oberen Teil der Bedientafel wieder anbrin-
gen.
16
1
Schraubenloch an der Wand befestigt, Befestigungs-
1
schraube M4x25 verwenden
2
Schraubenloch im Schaltschrank installiert, zwei M4x25
Befestigungsschrauben verwenden
2
HINWEIS
VERBOT
