Inhaltszusammenfassung für AERMEC Novatherm WRC1

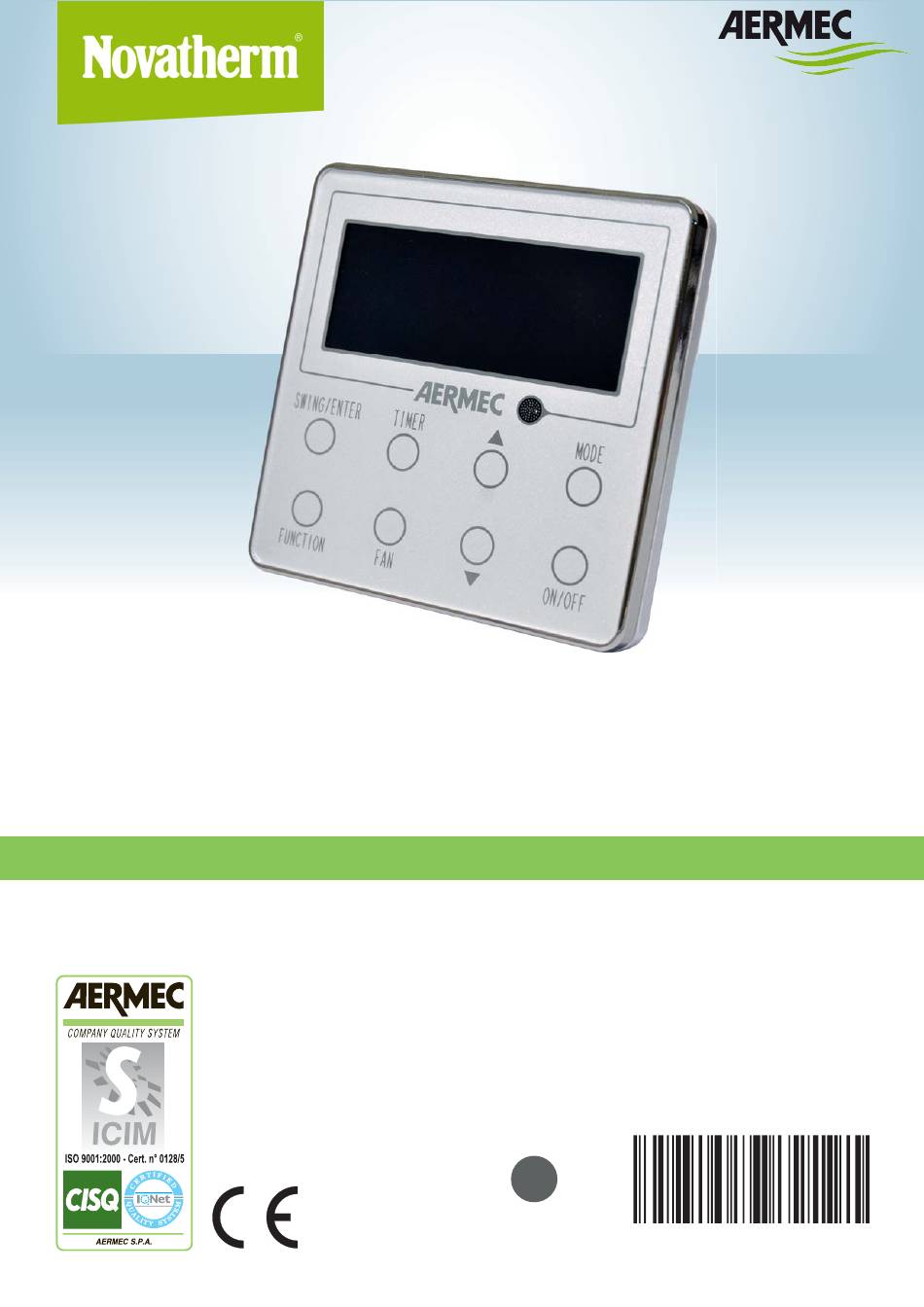

- Seite 1 Bedienungsanleitung WRC1 5389636_01...
- Seite 2 VERDRAHTETE BEDIENTAFEL WRC1 .................................115 BENUTZERSCHNITTSTELLE (DISPLAY) ................................115 BENUTZERSCHNITTSTELLE (TASTEN) ................................118 ABMESSUNGEN DER VERDRAHTETEN BEDIENTAFEL: ..........................119 ABMESSUNGEN DES SCHALTKASTENS AUS METALL (MM): ........................119 INSTALLATION DER VERDRAHTETEN BEDIENTAFEL ..........................119 SERIELLE VERBINDUNG: ..................................120 BEISPIELE EINER SERIELLEN VERBINDUNG ZWISCHEN VERDRAHTETER BEDIENTAFEL UND INNENGERÄT: .........120 EIN- UND ABSCHALTEN DES INNENGERÄTS: ............................124 FUNKTIONEN DER VERDRAHTETEN BEDIENTAFEL ...........................124 ANPASSUNG DES FUNKTIONSMODUS DES INNENGERÄTS:........................125...
-
Seite 3: Benutzerschnittstelle (Display)

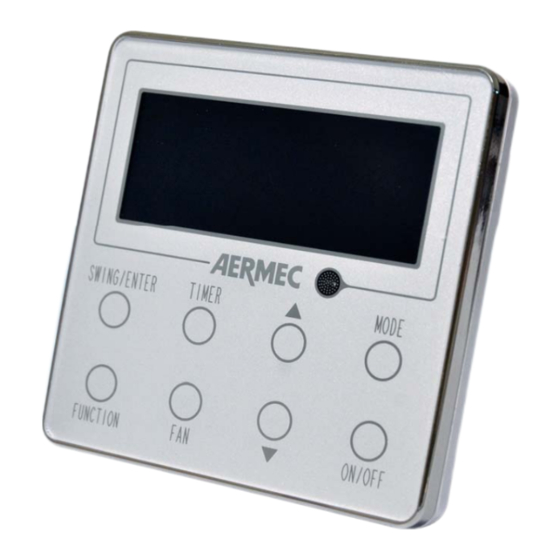

Verdrahtete Bedientafel WRC1 Verdrahtete Bedientafel WRC1 Die verdrahtete Bedientafel WRC1 ermöglicht eine rasche Einstellung der Betriebsparameter der Maschine und deren Anzeige. Auf der Pla- tine werden alle Standard-Einstellungen sowie eventuelle Änderungen gespeichert. Nach einem Stromausfall ist die Einheit in der Lage selbst automatisch neu zu starten und dabei die ursprünglichen Einstellungen beizubehalten. - Seite 4 Die folgende Tabelle listet die Funktionen auf, welche mit den einzelnen Symbolen auf dem LCD-Display der verdrahteten Bedienta- fel verknüpft sind: Funktion verfügbar Index Funktion für die Modelle Der AUTOMATIK-Modus ist eingeschaltet (nur für das MASTER-Gerät verfügbar) Alle Modelle Die KLIMATISIERUNG-Betriebsart ist eingeschaltet (nur wenn eine kompatible Betriebsart Alle Modelle des MASTER-Geräts eingestellt ist: KLIMATISIERUNG, LUFTENTFEUCHTUNG) Die LUFTENTFEUCHTUNG-Betriebsart ist eingeschaltet (nur wenn eine kompatible...
- Seite 5 Funktion verfügbar Index Funktion für die Modelle Gibt an, dass die Tastensperre der Bedientafel aktiviert ist Alle Die verdrahtete Bedientafel ist ein Slave-Gerät (daher sind zwei verdrahtete Bedientafeln Alle mit dem Innengerät verbunden, ein Master- und ein Slave-Gerät) Man hat versucht, die Überwachungs-Software auf einer gesperrten Bedientafel auszu- Alle führen (MVA MONITORING) Der Filter des Innengeräts muss gereinigt werden...
-
Seite 6: Benutzerschnittstelle (Tasten)
Benutzerschnittstelle (Tasten) Index Funktion Die gewünschte Funktion auswählen oder die automatische Schwenkung der Luftauslasslamellen einstellen (sofern vorgesehen) Parameter des Gerätetimers einstellen Mit dieser Taste erhöht man den ausgewählten Parameter oder springt zum nächsten Parameter Betriebsart des Geräts auswählen Ein- oder Abschalten einiger Sonderfunktionen Stellt die Lüfterdrehzahl ein Mit dieser Taste verringert man den ausgewählten Parameter oder springt zum vorherigen Parameter Das Innengerät Ein- bzw. -
Seite 7: Installation Der Verdrahteten Bedientafel
Installation der verdrahteten Bedientafel ACHTUNG: FÜR EINE KORREKTE VERWALTUNG DER BETRIEBSARTEN MÜSSEN MVA-SYS- TEME UNBEDINGT MIT EINEM MASTER-GERÄT VERSEHEN WERDEN (EINEN EINZIGEN). DER EINSTELLUNGSVORGANG IST IM ENTSPRECHENDEN KAPITEL BESCHRIEBEN. Abmessungen der verdrahteten Bedientafel: Abmessungen des Schaltkastens aus Metall (mm):... - Seite 8 Serielle Verbindung: Die Kommunikation zwischen verdrahteter Bedientafel und Innengerät erfolgt über ein serielles Kabel; über die verdrahtete Bedientafel können mehrere Konfi gurationen zur Verwaltung des Innengeräts ausgewählt werden: EINZEL-Verbindung, in der das Gerät (oder die Gerä- DOPPEL-Verbindung, in der das Gerät (oder die Gerä- tegruppe) über eine einzige verdrahtete Bedientafel tegruppe) über zwei verdrahtete Bedientafeln gesteu- gesteuert wird:...
- Seite 9 Bei der zweiten Möglichkeit der seriellen Verbindung ist eine Bedien- Beschreibung auf der vorherigen Seite verbunden sind) für eine Gerä- tafel (man weist darauf hin, dass jedes Gerät oder Gerätegruppe über tegruppe vorgesehen (eine Gruppe kann aus höchstens 16 Geräten eine einzige Bedientafel oder über zwei Bedientafeln verwaltet werden bestehen), wobei individuelle Einstellungen für Timer, Sollwert und Lüf- kann, die mit demselben Innengerät im MASTER/SLAVE-Modus gemäß...
- Seite 10 Die Gate-Control-Funktion ist standar- dmäßig aktiviert; Zu deaktivieren ist es notwendig, auf dem DIP-Schalter S1 zu wirken (auf der elektronischen Karte angeordnet und zugänglich ist, indem die vier Schrauben lösen, der die Kunststoffschale schließen), in- dem sie den Wert des DIP 1 ändert, wie es in der Figur gezeigt: S1 DIP ON - ON...
- Seite 11 Sobald die Anschlüsse, wie auf den vorangegangenen Seiten angegeben, hergestellt wurden, das Gehäuse des Schaltkastens aus Metall mit Hilfe der im Lieferumfang enthaltenen Schrauben befestigen; sobald das Gehäuse angebracht ist, das Display durch entsprechendes Befestigen hinzufügen. Installation der verdrahteten Bedientafel: die verdrahtete Bedientafel darf nicht in Bereichen mit direkter Sonneneinstrahlung oder an Stellen, in denen es mit Wasser in Kontakt kommen kann, installiert werden;...
-
Seite 12: Funktionen Der Verdrahteten Bedientafel
Funktionen der verdrahteten Bedientafel Ein- und Abschalten des Innengeräts: Um das von der verdrahteten Bedientafel verwaltete Innengerät (oder die Gruppe der Innengeräte) ein- oder auszuschalten, die Taste ON/OFF drücken; bei jedem nachfolgenden Druck dieser Taste schaltet sich das angeschlossene Innengerät ein bzw. aus. Innengerät ON Innengerät OFF... - Seite 13 Anpassung des Funktionsmodus des Innengeräts: Um die Betriebsart des Innengeräts (oder der Gruppe der Innengeräte) zu ändern, das von der verdrahteten Bedientafel ver- waltet wird, die Taste MODE drücken; bei jedem nachfolgenden Tastendruck wird von einer Betriebsart zu anderen gewechselt (gemäß...
- Seite 14 Änderung der Betriebstemperatur: Für eine Änderung der Betriebstemperatur unabhängig von der Betriebsart (mit Ausnahme der Betriebsart Nur Lüftung, die kei- nen Betriebssollwert verwendet) die Tasten ( ) oder ( ) drücken, um den Betriebssollwert um 1°C zu verringern bzw. erhöhen; Betriebstemperatur Änderung der Lüfterdrehzahl: Um die Lüfterdrehzahl des Innengeräts (oder der Gruppe der Innengeräte) zu ändern (in allen Betriebsarten, mit Ausnahme der...
- Seite 15 ACHTUNG: Für den Timer sieht das System zwei Verwaltungsmodi vor: • COUNTDOWN-Modus: Dieser Modus verwaltet die programmierte Ein- und Abschaltung des Gerät, wobei die Pause (in Stun- den) vor der Ein- oder Abschaltung festgelegt wird; • UHR-Modus: In diesem Modus erfolgt die programmierte Ein- und Abschaltung des Geräts nach einer vorgegebenen Zeit (in diesem Fall wird die Systemuhr ak viert und angezeigt);...
- Seite 16 Einstellung der Systemzeit (nur im UHR-Modus verwendet): Um die Systemuhr einzustellen (welche nur verwendet wird, wenn der UHR-Modus in den Betriebsparametern ausgewählt wurde, Parameter P33), wie folgt vorgehen: Die Taste “TIMER” gedrückt halten (5 Sekunden); nun erscheint das Symbol ( ) und fängt an zu blinken, um anzuzei- gen, dass man sich im Bearbeitungsmodus der Systemzeit befi...
- Seite 17 Timereinstellung für programmiertes Ein- und Abschalten (UHR-Modus): Im Uhr-Modus lassen sich verschiedene Funktionen verwalten: (a) Verwaltung einer Zeitspanne: Mit dieser Funktion kann man eine Einschaltzeit und eine nachfolgende Abschaltzeit ein- stellen, um eine Betriebszeitspanne für das Innengerät festzulegen; (b) nur programmierte Einschaltung: Mit dieser Funktion lässt die Einschaltzeit des Geräts festlegen; (c) nur programmierte Abschaltung: Mit dieser Funktion lässt die Abschaltzeit des Geräts festlegen;...
- Seite 18 ACHTUNG: Nachdem das Gerät über die Timer-Funk on eingeschaltet wurde, werden die Funk onen und Einstellungen übernommen, die vor dem letzten Abschal- ten vorhanden waren.
- Seite 19 Einstellung der Schwenkung der Luftauslasslamellen (SWING): Zum Einstellen der Schwenkung der Luftauslasslamellen (Funktion NICHT für Kanaleinbaugeräte VERFÜGBAR) muss nur die Taste "SWING/ENTER" betätigt werden; bei jedem nachfolgenden Tastendruck wird von einem Zustand der Funktion zum ande- ren gewechselt (gemäß nachfolgendem Schema); Symbol SWING-Modus Kon nuierlicher SWING-Modus...
- Seite 20 Einstellung der QUIET-Funktion (zur Senkung des Geräuschpegels des Innengeräts): Das System sieht zwei Funktionsweisen vor: “QUIET” und “AUTO QUIET”, jeweils mit einer anderen Logik zur Verwaltung der Lüfterdrehzahl; zur Einstellung dieser Funktion wie folgt vorgehen: (1) Die Taste “FUNCTION” betätigen, bis eines der Symbole der “QUIET”-Funktion ( ) erscheint;...
- Seite 21 Einstellung der Nacht-Komfort-Funktion: Diese Funktion steuert das Gerät entsprechend einer Kurve, die das beste Wohlbefi nden zusammen mit einem niedrigen Geräusch- pegel garantiert; (diese Funktion steht weder im Modus AUTO noch während der REINEN BELÜFTUNG zur Verfügung), für ihre Einstellung sind die folgenden Vorgänge auszuführen: Die Taste "FUNCTION"...
- Seite 22 Einstellung der DISPLAY-Funktion am Innengerät (LED und 2-Zeilen-Display): Um die Displaybeleuchtung für am Innengerät ein- oder auszuschalten (mit Ausnahme von Kanaleinbaugeräten), wie folgt vorgehen: Die Taste “FUNCTION” drücken, bis das Symbol der Funktion ( ) erscheint; nun beginnt das ausgewählte Symbol zu blinken, um darauf hinzuweisen, dass die Funktion ausgewählt wurde;...
- Seite 23 Einstellung der ENERGIEEINSPARUNG-Funktion (am Innengerät): Dieser Modus ist sowohl im Kühl- als auch im Heizbetrieb verfügbar (im ersten Fall stellt man einen minimalen Sollwert ein bzw. ein maximaler Sollwert im zweiten Fall; diese Werte stellen die Grenzen dar, über denen kein Maschinenbetrieb möglich ist); um diese Funktion bei laufendem Gerät einzustellen, wie folgt vorgehen: Die Taste “FUNCTION”...
- Seite 24 Einstellung des FILTERREINIGUNG-Alarms des Innengeräts: Mit dieser Funktion können die Betriebsstunden festgelegt werden, nach denen das Gerät mit einer Meldung an den anstehen- den Ausbau und an die Reinigung des Luftfi lters erinnert (der Ausbau- und Reinigungsvorgang des Filters ist in der Installati- onsanleitung des Innengeräts beschrieben);...
- Seite 25 Einstellung der X-FAN-Funktion am Innengerät: Diese Funktion ermöglicht das Trocknen des Wärmetauschers (nur im Kühl- oder Entfeuchtungsbetrieb), falls das Gerät vor Erreichen des gewünschten Sollwerts ausgeschaltet wird, um die Bildung von Schimmel oder Bakterien am Wärmetauscher zu verhindern; um diese Funktion Ein- oder Auszuschalten, wie folgt vorgehen: Die Taste “FUNCTION”...
- Seite 26 Einstellung der FROSTSCHUTZ-Funktion am Innengerät: Diese Funktion sorgt dafür, dass eine Mindestraumtemperatur beibehaltet wird (nur im Heizbetrieb); nach der Einstellung akti- viert sich die Funktion automatisch, sobald die Raumtemperatur 6°C, unterschreitet, um sich über 10°C wieder zu deaktivieren; um diese Funktion Ein- oder Auszuschalten, wie folgt vorgehen: Die Taste “FUNCTION”...
- Seite 27 Einstellung der TASTENSPERRE an der verdrahteten Bedientafel: Mit dieser Funktion können die Tasten der verdrahteten Bedientafel gesperrt werden, die am Gerät angeschlossen ist; um diese Funktion Ein- oder Auszuschalten, wie folgt vorgehen: Die Taste ( ) oder ( ) gleichzeitig mindestens 5 Sekunden lang drücken; anschließend erscheint das Symbol ( ) zur erfolgten Aktivierung der Tastensperre;...
- Seite 28 Anzeige der BETRIEBSPARAMETER des Innengeräts: Mit dieser Funktion kann eine Reihe von Betriebsparametern angezeigt werden (jeder Code ist vom Buchstaben “C” gekenn- zeichnet); dieses Menü dient nur der Anzeige der Parameter, Änderungen können nicht vorgenommen werden; um die Betrieb- sparameter auszulesen, wie folgt vorgehen: Die Taste “FUNCTION”...
- Seite 29 Nummer ist wesentlich, um das Gerät in der Software zur Systemüberwachung zu identifizieren (weitere Informationen zur Überwachungssoftware der Anlage sind auf der Website www.aermec.com verfügbar) Dieser Parameter gestattet, sämtliche Projektnummern (d.h. alle Geräte des Systems) zu durchlaufen, um eventuelle Fehler ausfindig zu machen; um die Geräteliste zu durchlaufen, wie folgt vorgehen:...
- Seite 30 Anzahl der Geräte der Dieser Parameter (im Timerfeld) bezieht sich auf die Anzahl der Geräte einer Gruppe eventuellen Gruppe, die mit der verdrahteten Bedientafel verbunden ist Zeigt die Dieser Parameter (im Timerfeld) zeigt den Temperaturwert der Frischluft an Außentemperatur an Mit diesem Parameter können alle Projektnummern (d.h.
- Seite 31 Aktivierung des Bearbeitungsmenüs der BETRIEBSPARAMETER des Innengeräts: ACHTUNG: Eine versehentliche Änderung dieser Parameter könnte Fehlfunktionen oder den Stillstand der ganzen Anla- ge verursachen; die Einstellung oder Anpassung dieser Parameter darf ausschließlich vom technischen Kundendienst oder von Personal mit den benötigten Fachkenntnissen vorgenommen werden. Diese Funktion gestattet die Anpassung einer Reihe von Betriebsparametern (jeder Code ist durch den Buchstaben “P”...
- Seite 32 Dieser Parameter führt einen Test an der Gruppe aus (falls eine Gruppe erstellt wurde), wobei die Anzahl der teilneh- menden Innengeräte genau angegeben wird. Der Test prüft, ob die im Parameter eingegebene Anzahl mit der Anzahl der Geräte übereinstimmt, die vom System in der Gruppe ermittelt wurde;...
- Seite 33 Mit diesem Parameter lässt sich ein Sollwert im Heizbetrieb für den AUTO-Modus einstellen (der Auto-Modus ist nur für das Master-Gerät verfügbar); den Parameter wie folgt Einstellung des ändern: Sollwerts im 20° C 16°C~29°C (1) Den Betriebsparameter “P38” auswählen; Heizbetrieb (68°F) (61°F~84°F) (2) Die Taste “MODE”...
- Seite 34 Aktivierung des Bearbeitungsmenüs der ERWEITERTEN BETRIEBSPARAMETER des Innengeräts: ACHTUNG: Der Modus des Parameters P56 (wenn der Wert mit 01 eingegeben wird) ist ein obligatorischer Vorgang, sollte die verdrahtete Bedientafel WRC1 mit einem AHUKIT verknüpft sein; Eine versehentliche Änderung dieser Parameter könnte Fehlfunktionen oder den Stillstand der ganzen Anlage ver- ursachen;...
- Seite 35 Anzeige der Betriebsfehler oder der Systemnachrichten: An den Geräten werden einzelne Alarme, Betriebsfehler oder Systemmeldungen über einen entsprechenden Code im Display der verdrahteten Bedientafel angezeigt (sofern vorgesehen, erfolgt die Anzeige auch auf dem Display des Innengeräts); im Folgenden sind die Alarmcodes und die entsprechenden Ursachen aufgelistet. ACHTUNG: Bei einem Alarm das Gerät ausschalten und den technischen Kundendienst vor jeglichem Eingriff am Gerät kontaktieren.
- Seite 36 Code Beschreibung Meldung Außengerät Alarm Temperatursensor auf der Druckseite des Verdichters 3 Außengerät Alarm Temperatursensor auf der Druckseite des Verdichters 4 Außengerät Alarm Temperatursensor auf der Druckseite des Verdichters 5 Außengerät Alarm Temperatursensor auf der Druckseite des Verdichters 6 Außengerät Fehler Stromsensor Verdichter-Versorgung 1 Außengerät Fehler Stromsensor Verdichter-Versorgung 2...
- Seite 37 Code Beschreibung Meldung Außengerät Fehler Unterkühlungssensor (Flüssigkeitsaustritt) Außengerät Fehler Unterkühlungssensor (Gasaustritt) Außengerät Fehler Sensor am Einlass des Flüssigkeitsabscheiders Außengerät Fehler Sensor am Auslass des Flüssigkeitsabscheiders Außengerät Fehler Feuchtigkeitsfühler Außengerät Fehler Sensor am Wärmetauscherauslass Außengerät Fehler Ölrücklauf-Temperatursensor Außengerät Fehler Systemuhr Außengerät Wärmeschutzschalter (1) Verdichterabdeckung Außengerät Wärmeschutzschalter (2) Verdichterabdeckung...
- Seite 38 Code Beschreibung Meldung Innengerät Alarm Luftqualität Innengerät Inkompatibilität zwischen Innen- und Außengerät Innengerät Fehler Innengerät-Steuerplatine Innengerät Fehler Raumluftsensor Innengerät Fehler Temperatursensor am Wärmetauschereinlass Innengerät Fehler Temperatursensor am Wärmetauscherauslass Innengerät Fehler Feuchtigkeitssensor Innengerät Fehler Wassertemperatursensor Innengerät Fehlerhafte Position Jumper Cap Innengerät Fehler Innengerät-Adressierung Innengerät Verbindungsfehler zwischen verdrahtete Bedientafel und Innengerät-Steuerplatine...
- Seite 39 Code Beschreibung Meldung Debug-Codes Schutz wegen unzureichendem Kältemittel Debug-Codes Fehler der Adresse der Verdichter-Steuerplatine Debug-Codes Alarm Fehlfunktion elektronisches Expansionsventil Debug-Codes Störung am Kältekreis des Innengeräts Debug-Codes Störung am Kältekreis des Außengeräts Debug-Codes Master-Gerät erfolgreich eingerichtet Debug-Codes Unzureichende Gaszugabe Debug-Codes Notbetrieb (fehlerhafte Einstellung der Dip Switch des Verdichters) Debug-Codes Kommunikationsfehler (allgemein) Debug-Codes...
- Seite 40 Aermec S.p.A. se réserve le droit de modifier à tous estime necesarias para mejorar el producto. Im Sinne des technischen Fortschrittes behält sich AERMEC S.p.A.
