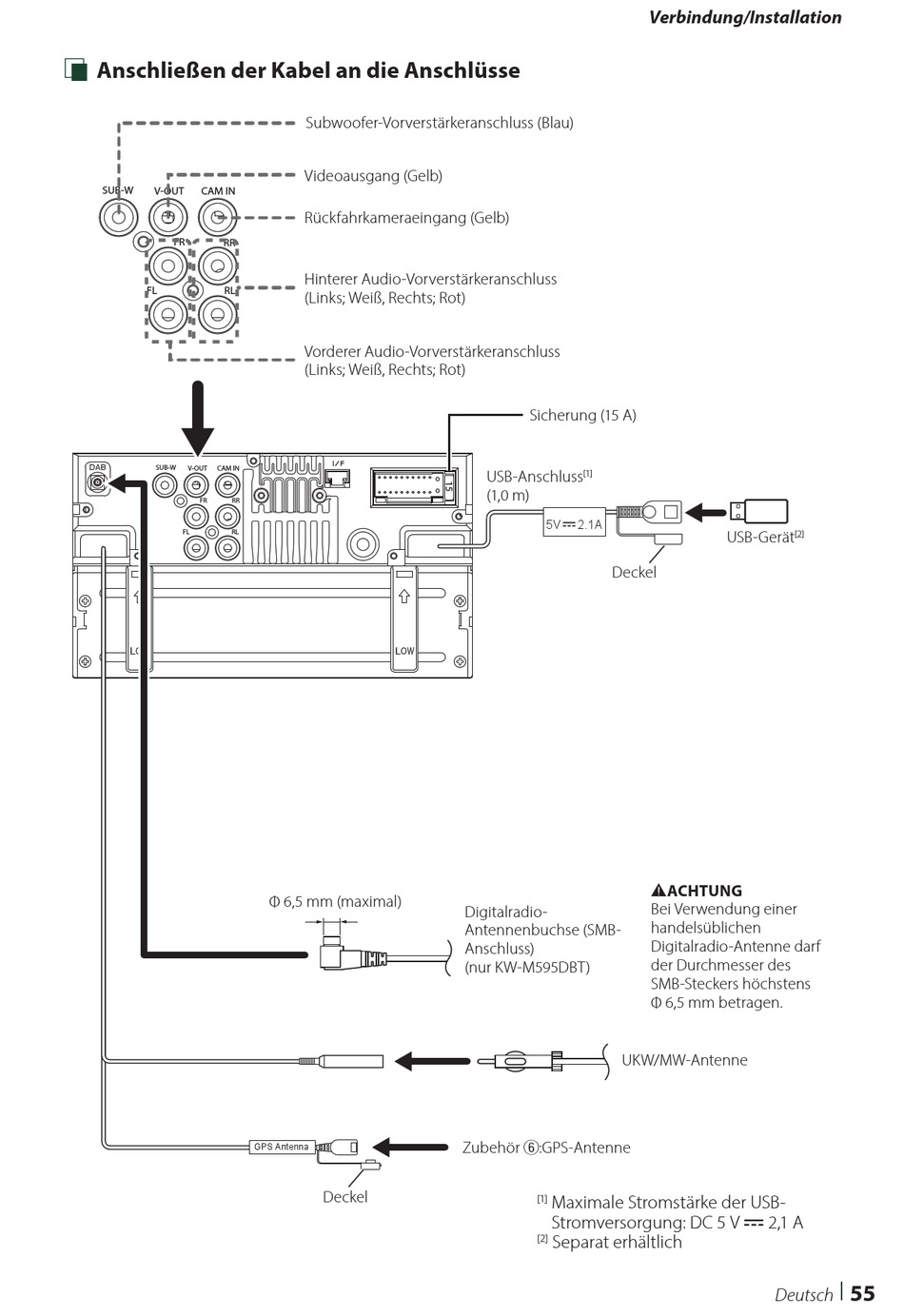

Anschließen der Kabel an die Anschlüsse
SUB-W
V-OUT
CAM IN
FR
RR
FL
RL
SUB-W
V-OUT
CAM IN
FR
RR
FL
RL
Subwoofer-Vorverstärkeranschluss (Blau)
Videoausgang (Gelb)
Rückfahrkameraeingang (Gelb)
Hinterer Audio-Vorverstärkeranschluss
(Links; Weiß, Rechts; Rot)
Vorderer Audio-Vorverstärkeranschluss
(Links; Weiß, Rechts; Rot)
Φ 6,5 mm (maximal)
GPS Antenna
Deckel
Sicherung (15 A)
USB-Anschluss
[1]
(1,0 m)
5V
2.1A
Deckel
Digitalradio-
Antennenbuchse (SMB-
Anschluss)
(nur KW-M595DBT)
UKW/MW-Antenne
Zubehör 6:GPS-Antenne
Maximale Stromstärke der USB-
[1]
Stromversorgung: DC 5 V = 2,1 A
Separat erhältlich
[2]
Verbindung/Installation
USB-Gerät
[2]
#ACHTUNG
Bei Verwendung einer
handelsüblichen
Digitalradio-Antenne darf
der Durchmesser des
SMB-Steckers höchstens
Φ 6,5 mm betragen.
Deutsch
55
