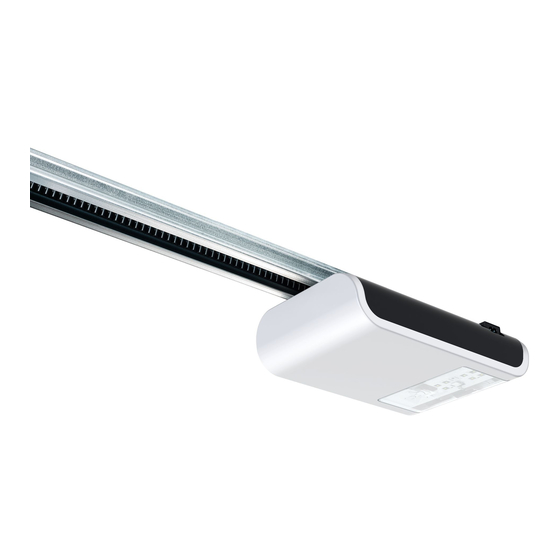

TORMATIC W-600 Handbuch
  1. Anleitungen
  2. Marken
  3. TORMATIC Anleitungen
  4. Türöffner
  5. W-600
  6. Handbuch

TORMATIC W-600 Handbuch

Vorschau ausblenden Andere Handbücher für W-600:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

W-600
WN 929001-63-6-50 07/2017
Inhaltsverzeichnis
loading

Verwandte Anleitungen für TORMATIC W-600

Inhaltszusammenfassung für TORMATIC W-600

  • Seite 1 W-600 WN 929001-63-6-50 07/2017...
  • Seite 2 ® Die vollständige oder auszugsweise Vervielfältigung, Weitergabe oder Verwertung dieses Dokumentes, sei es in elektronischer oder mechanischer Form, einschließlich Fotokopie und Aufzeichnung, bedarf unabhängig vom damit verfolgten Zweck der vorherigen schriftlichen Genehmigung durch TORMATIC. Copyright and disclaimer © 2017 TORMATIC ®...

  • Seite 3: Inhaltsverzeichnis

    Werkseinstellungen wiederherstellen ........................23 Zyklenzähler ................................ 23 Technische Daten ..............................24 Entsorgung ................................24 Inspektions- und Prüfprotokoll ..........................25 Garagentorantrieb testen ............................25 Garantiebestimmungen ............................27 Wartung / Überprüfung ............................27 Reinigung / Pflege ..............................27 Konformitäts- und Einbauerklärung ........................28 W-600...

  • Seite 4: Zu Diesem Handbuch

    Zu diesem Handbuch Inhalt und Zielgruppe Dieses Handbuch beschreibt den Garagentorantrieb der Modulreihe W-600 (im Folgenden als "Produkt" bezeichnet). Dieses Handbuch richtet sich sowohl an technisches Personal, welches mit Montage- und Wartungsarbeiten beauftragt wird, als auch an die Endverbraucher des Produkts.

  • Seite 5: Sicherheit

    7. Veränderungen am Produkt dürfen nur mit ausdrücklicher Genehmigung durch den Hersteller vorgenommen werden. 8. Konstruktion und Herstellung des Produkts basieren auf neuesten technologischen Standards. 9. Verwenden Sie ausschließlich die Original-Ersatzteile des Herstellers. Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall des Produktes führen. W-600...

  • Seite 6: Produktbeschreibung

    16. Deckenbefestigungen Antriebskopf Laufschiene (Modellbeispiel), Torseite 16. Deckenbefestigung Schiene Spannvorrichtung 17. Netzkabel 1,2 m 10. Wandbefestigung 20. Teleskopkonsole für Sektionaltore (Zubehör) Bedienelemente A. Ziffernanzeige (A1 Digitalpunkt) B. Taste AUF / Start C. Taste ZU D. Programmiertaste (PROG-Taste) 1. Antriebskopf 15. Handsender W-600...

  • Seite 7: Funktionsweise Der Integrierten Sicherheitseinrichtung

    Um der TTZ Richtlinie zu entsprechen ist entsprechendes Zubehör für einen erhöhten Einbruchschutz notwendig. Dieses Zubehör kann auf Anfrage separat bestellt werden. Bitte verwenden Sie unser Secü Kit und befolgen Sie die dazugehörige Anleitung WN 020690-45-5-32. Befolgen Sie außerdem die Anleitung WN 902004-21-6-50 als Einbauanleitung zur TTZ Richtlinie Einbruchhemmung für Garagentore. W-600...

  • Seite 8: Lieferumfang

    Schrauben und Muttern des Garagentors nach. 3. Prüfen Sie das Garagentor auf Leichtgängigkeit. - Schmieren Sie alle Wellen und Lager. - Prüfen und korrigieren Sie ggf. die Federvorspannung. 4. Messen Sie die lichte Höhe beim Öffnen und Schließen des Garagentors aus (h). W-600...

  • Seite 9: Montage Des Garagentorantriebs

    3. Das Garagentor kann nun manuell bewegt werden. 4. Um das Tor für einen längeren Zeitraum manuell zu betätigen, können Sie den Arretierstift (II) im Laufschlitten in die dafür vorgesehene Bohrung (III) stecken. Um den Normalbetrieb wieder herzustellen, lösen Sie den Arretierstift (II). W-600...

  • Seite 10: Garagentorantrieb Verkabeln - Netzanschluss Und Steuerung

    Führen Sie die Antenne durch die Gehäuseaussparung nach oben weg. Bei Verwendung einer externen Antenne muss die Abschirmung auf die rechts daneben liegende Klemme (F) gelegt werden. - Anschluss für Antenne 2. Externer Impulsgeber - Anschluss für externen Impulsgeber (Zubehör, z. B. Schlüsseltaster oder Codetaster) W-600...
  • Seite 11 H - Anschluss 4-Draht Lichtschranke (z.B. LS5) G // H - Anschluss Lichtschranke LS2 (bei Verwendung einer anderen Lichtschranke entnehmen Sie bitte die Anklemmpositionen aus der Anleitung der Lichtschranke) 5. Spannungsversorgung 24 V DC, max. 100 mA (geschaltet) - Anschluss für z.B. 24V-Signalleuchte (Zubehör) W-600...

  • Seite 12: Antriebskopf Programmieren

    2. Lösen Sie die Steckverbindungen des Garagentors und des Antriebs. Sichern Sie das Garagentor. 3. Folgen Sie den Abbildungen auf dem A3-Montageposter, gehen Sie jedoch in umgekehrter Reihenfolge vor. Antriebskopf programmieren In diesem Abschnitt wird die Basisprogrammierung des Antriebs im Rahmen der Installation beschrieben. Weitere und/oder spezielle Einstellungen, siehe ‘Weitere Einstellungen’. W-600...

  • Seite 13: Vorbereitung

    Hinweis: Maximal können 30 Codes eingelernt werden (Beispielsweise 15x Start 15x Licht). Alle Funk-Codes löschen 1. Netzstecker ziehen. 2. Ovale PROG-Taste (D) drücken und gedrückt halten. 3. Netzstecker mit Steckdose verbinden und die PROG-Taste (D) weiter gedrückt halten bis der Digitalpunkt schnell blinkt. W-600...
  • Seite 14 2. Drücken Sie erneut die AUF-Taste (B) oder benutzen Sie den eingelernten Handsender. Das Garagentor bewegt sich von der Endposition AUF in die Endposition ZU. Nach ca. 2 Sekunden erlischt die Anzeige “0”. Hinweis: Nach Abschluss der Kraftlernfahrt muss die Anzeige “0” erlöschen. W-600...

  • Seite 15: Kraftlernfahrt Löschen

    Schließen Sie den Vorgang wie im Abschnitt Kraftlernfahrt auf Seite Seite 14 beschrieben ab. Zu Ihrer Sicherheit muss die Toranlage vor der ersten Inbetriebnahme und nach Bedarf – jedoch mindestens einmal monatlich – geprüft werden. Wir empfehlen, einen Fachbetrieb hinzuzuziehen. W-600...

  • Seite 16: Sondereinstellungen

    120 s 240 s 240 s 60 s 120 s 60 s 120 s 240 s Anmerkungen: - TAM (Tor-Auf-Meldung): 24 Volt bei nicht geschlossenem Tor. - Bei eingestellter Vorwarnzeit schalten Licht und 24V vor Anlauf des Antriebes ein. W-600...
  • Seite 17 3. Drücken Sie die Programmiertaste (PROG-Taste) (D). Der Wert “9” wird angezeigt. Menü 9: Einstellungen weitere Betriebsarten 1. Wählen Sie Menüpunkt “9”. Nach ca. 2 Sekunden blinkt die Anzeige und die Einstellung der Betriebsart erscheint. Im Auslieferungszustand ist der Wert "0" eingestellt. W-600...
  • Seite 18 Bei Einstellung 0, 1, 2 und 5 wird Wert “0“ angezeigt. Menüende (ggf. Weiter mit Kraftlernfahrt). Bei Einstellung 6, 7, 8 und 9 wird Wert “A“ angezeigt. Weiter mit Menü “A“ Warnung: Automatisches Tor - Nicht im Bewegungsbereich des Tores aufhalten, da sich das Tor unerwartet in Bewegung setzen kann! W-600...
  • Seite 19 Offenhaltezeit (ohne Vorwarnzeit 10 Sekunden) 10 s 30 s 60 s 90 s 120 s 150 s 180 s 210 s 240 s 3. Drücken Sie die Programmiertaste (PROG-Taste) (D). Der Wert “0” wird angezeigt. 4. Weiter mit Kraftlernfahrt. W-600...

  • Seite 20: Installation Abschließen

    Licht dann unabhängig vom Antrieb eingeschaltet werden. Nach 4 Minuten wird das Licht automatisch abgeschaltet. Garagentor von Hand öffnen und schließen Beim Einstellen des Garagentors oder bei einem Ausfall der Versorgungsspannung kann das Garagentor von Hand geöffnet und geschlossen werden. W-600...

  • Seite 21: Garagentor Öffnen Und Schließen (Weitere Betriebsarten)

    Diese sind wieder zu montieren, wenn das Garagentor über einen längeren Zeitraum hinweg von Hand bedient werden muss. Nur so kann das Garagentor im geschlossenen Zustand verriegelt werden. Garagentor öffnen und schließen (weitere Betriebsarten) • Mögliche Betriebsarten siehe Abschnitt "Sondereinstellungen". W-600...

  • Seite 22: Diagnose-Anzeige

    Motor dreht nicht. Beauftragen Sie einen Fachbetrieb mit der Reparatur des Motors. Elektronische Bremse Antrieb wird aus oberer Endlage gezogen. Garagentor und Federn geschlossen. Garagenlicht erlischt überprüfen. Obere Endposition niedriger einstellen. nicht. Urlaubssperre aktiviert. Schiebeschalter SafeControl/Signal 112 in Position EIN. Garagentor öffnet sich nicht. Zurücksetzen. W-600...

  • Seite 23: Werkseinstellungen Wiederherstellen

    3 Sekunden gedrückt bis eine Ziffer erscheint. Die Ziffernanzeige gibt die Zahlenwerte beginnend von der höchsten Dezimalstelle bis zur Niedrigsten nacheinander aus. Am Ende erscheint auf der Anzeige ein waagerechter Strich, Beispiel: 3456 Bewegungen, 3 4 5 6 - W-600...

  • Seite 24: Technische Daten

    Technische Daten Technische Daten Die Antriebe der Baureihe W-600 sind geeignet für folgende Tore: Tortyp: Canopy/nichtausschwingende Tore, Doppelflügeltore, Schwingtore/Kipptore, Sektionaltore/Seitensektionaltore Max. Torgröße: 10 m² Max. Gewicht: 160 kg Modellspezifikationen Antriebstyp: W-600 Nennbelastbarkeit: 180 N Max. Belastbarkeit: 600 N Anschlusswerte: 230 V / 50 Hz...

  • Seite 25: Inspektions- Und Prüfprotokoll

    Inbetriebnahme der Anlage vollständig ausgefüllt an den Betreiber/Eigner zu übergeben. Dies gilt auch für manuell betätigte Tore. Sämtlichen Vorschriften und Hinweisen der Dokumentation zum Garagentorantrieb (Installation, Betrieb und Wartung, etc.) ist strikt Folge zu leisten. Im Falle unsachgemäßer Ausführung der vorgeschriebenen Inspektions- und Wartungstätigkeiten erlischt jegliche Herstellergarantie. Genehmigte Änderungen am Garagentorantrieb sind zu dokumentieren. W-600...
  • Seite 26 Schutz gegen Anheben von Personen Torblatt stoppt bei 20 kg Zusatzbelastung Umgebungsbedingungen Sicherheitsabstände Andere Einrichtungen Verriegelung/Schloss Funktion/Zustand Schlupftür Funktion/Zustand 5.2.1 Schlupftürkontakt Funktion/Zustand 5.2.2 Torschließer Funktion/Zustand Ampelsteuerung Funktion/Zustand Lichtschranken Funktion/Zustand Schließkantensicherung Funktion/Zustand Dokumentation Betreiber/Eigner Typschild/CE-Kennzeichen vollständig/lesbar Konformitätserklärung Toranlage vollständig/lesbar Installation, Betrieb und Wartung vollständig/lesbar W-600...

  • Seite 27: Garantiebestimmungen

    Im Menüschritt 5 kann die Kraft für die Auf-Fahrt, im Menüschritt 6 die Kraft für die Zu-Fahrt nachjustiert werden. Reinigung / Pflege Vor Arbeiten am Tor oder am Antrieb immer den Netzstecker ziehen! Antrieb bei Bedarf mit einem trockenen Lappen abreiben. W-600...

  • Seite 28: Konformitäts- Und Einbauerklärung

    Das integrierte Funksystem entspricht der Richtlinie 2014/53/EU. Der vollständige Text der Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tormatic.de/nc/downloads.html Verwenden Sie ausschließlich die Original-Ersatzteile des Herstellers. Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall des Produktes führen. W-600...
  • Seite 133 W-600...
  • Seite 134 W-600...
  • Seite 135 W-600...
  • Seite 136 TORMATIC Eisenhüttenweg 6 44145 Dortmund www.tormatic.de...
