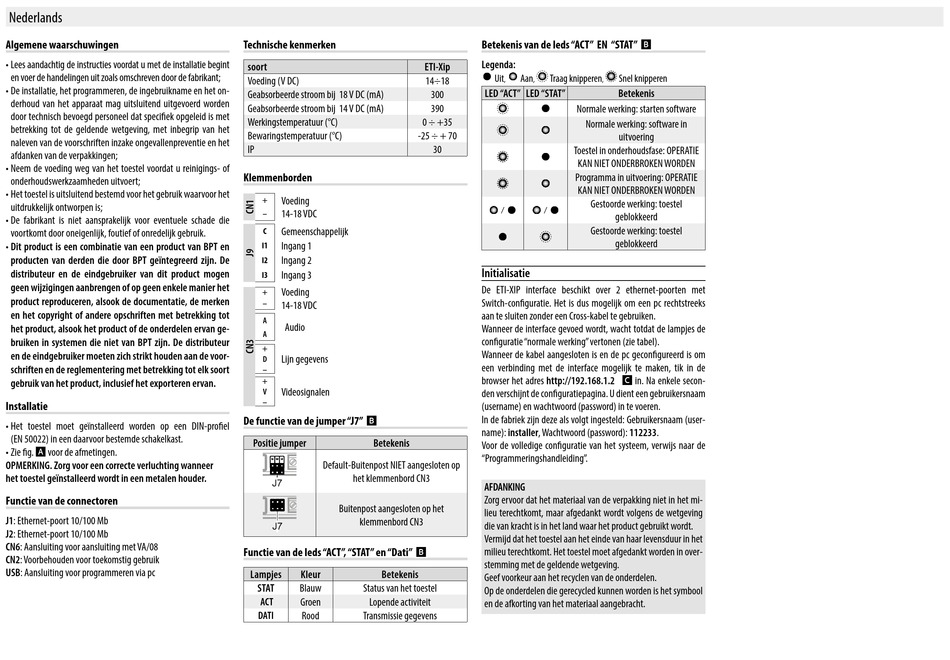

Algemene waarschuwingen
• Lees aandachtig de instructies voordat u met de installatie begint
en voer de handelingen uit zoals omschreven door de fabrikant;
• De installatie, het programmeren, de ingebruikname en het on-
derhoud van het apparaat mag uitsluitend uitgevoerd worden
door technisch bevoegd personeel dat specifiek opgeleid is met
betrekking tot de geldende wetgeving, met inbegrip van het
naleven van de voorschriften inzake ongevallenpreventie en het
afdanken van de verpakkingen;
• Neem de voeding weg van het toestel voordat u reinigings- of
onderhoudswerkzaamheden uitvoert;
• Het toestel is uitsluitend bestemd voor het gebruik waarvoor het
uitdrukkelijk ontworpen is;
• De fabrikant is niet aansprakelijk voor eventuele schade die
voortkomt door oneigenlijk, foutief of onredelijk gebruik.
• Dit product is een combinatie van een product van BPT en
ETH SWITCH
producten van derden die door BPT geïntegreerd zijn. De
J2
distributeur en de eindgebruiker van dit product mogen
geen wijzigingen aanbrengen of op geen enkele manier het
ETH SWITCH
product reproduceren, alsook de documentatie, de merken
J2
en het copyright of andere opschriften met betrekking tot
het product, alsook het product of de onderdelen ervan ge-
bruiken in systemen die niet van BPT zijn. De distributeur
en de eindgebruiker moeten zich strikt houden aan de voor-
schriften en de reglementering met betrekking tot elk soort
gebruik van het product, inclusief het exporteren ervan.
Installatie
• Het toestel moet geïnstalleerd worden op een DIN-profiel
(EN 50022) in een daarvoor bestemde schakelkast.
• Zie fig.
A
voor de afmetingen.
OPMERKING. Zorg voor een correcte verluchting wanneer
het toestel geïnstalleerd wordt in een metalen houder.
Functie van de connectoren
J1: Ethernet-poort 10/100 Mb
J2: Ethernet-poort 10/100 Mb
CN6: Aansluiting voor aansluiting met VA/08
CN2: Voorbehouden voor toekomstig gebruik
USB: Aansluiting voor programmeren via pc
Technische kenmerken
soort
Voeding (V DC)
Geabsorbeerde stroom bij 18 V DC (mA)
Geabsorbeerde stroom bij 14 V DC (mA)
Werkingstemperatuur (°C)
Bewaringstemperatuur (°C)
IP
Klemmenborden
Voeding
+
14-18 VDC
–
LED
J8
ACT
Gemeenschappelijk
C
LED
Ingang 1
I1
STAT
LED
Ingang 2
I2
J1
CN2
RST
USB
C I1 I2 I3
J8
ACT
Ingang 3
I3
LED
Voeding
+
STAT
14-18 VDC
–
CN2
RST
USB
J1
C I1 I2 I3
A
Audio
A
+
Lijn gegevens
D
–
+
Videosignalen
V
–
De functie van de jumper "J7"
B
Positie jumper
Betekenis
Default-Buitenpost NIET aangesloten op
het klemmenbord CN3
J7
Buitenpost aangesloten op het
klemmenbord CN3
J7
Functie van de leds "ACT", "STAT" en "Dati"
Lampjes
Kleur
Blauw
Status van het toestel
STAT
Groen
Lopende activiteit
ACT
Rood
Transmissie gegevens
DATI
Betekenis van de leds "ACT" EN "STAT"
Legenda:
ETI-Xip
Uit
Aan
Traag knipperen
,
,
14÷18
300
LED "ACT" LED "STAT"
390
0 ÷ +35
-25 ÷ + 70
30
/
/
Initialisatie
De ETI-XIP interface beschikt over 2 ethernet-poorten met
Switch-configuratie. Het is dus mogelijk om een pc rechtstreeks
aan te sluiten zonder een Cross-kabel te gebruiken.
Wanneer de interface gevoed wordt, wacht totdat de lampjes de
configuratie "normale werking" vertonen (zie tabel).
Wanneer de kabel aangesloten is en de pc geconfigureerd is om
een verbinding met de interface mogelijk te maken, tik in de
browser het adres http://192.168.1.2
den verschijnt de configuratiepagina. U dient een gebruikersnaam
(username) en wachtwoord (password) in te voeren.
In de fabriek zijn deze als volgt ingesteld: Gebruikersnaam (user-
name): installer, Wachtwoord (password): 112233.
Voor de volledige configuratie van het systeem, verwijs naar de
"Programmeringshandleiding".
AFDANKING
Zorg ervoor dat het materiaal van de verpakking niet in het mi-
lieu terechtkomt, maar afgedankt wordt volgens de wetgeving
die van kracht is in het land waar het product gebruikt wordt.
Vermijd dat het toestel aan het einde van haar levensduur in het
B
milieu terechtkomt. Het toestel moet afgedankt worden in over-
stemming met de geldende wetgeving.
Betekenis
Geef voorkeur aan het recyclen van de onderdelen.
Op de onderdelen die gerecycled kunnen worden is het symbool
en de afkorting van het materiaal aangebracht.
B
Snel knipperen
,
Betekenis
Normale werking: starten software
Normale werking: software in
uitvoering
Toestel in onderhoudsfase: OPERATIE
KAN NIET ONDERBROKEN WORDEN
Programma in uitvoering: OPERATIE
KAN NIET ONDERBROKEN WORDEN
Gestoorde werking: toestel
geblokkeerd
Gestoorde werking: toestel
geblokkeerd
C
in. Na enkele secon-
