FS S5850-48T4Q-PE Schnellstartanleitung Seite 32

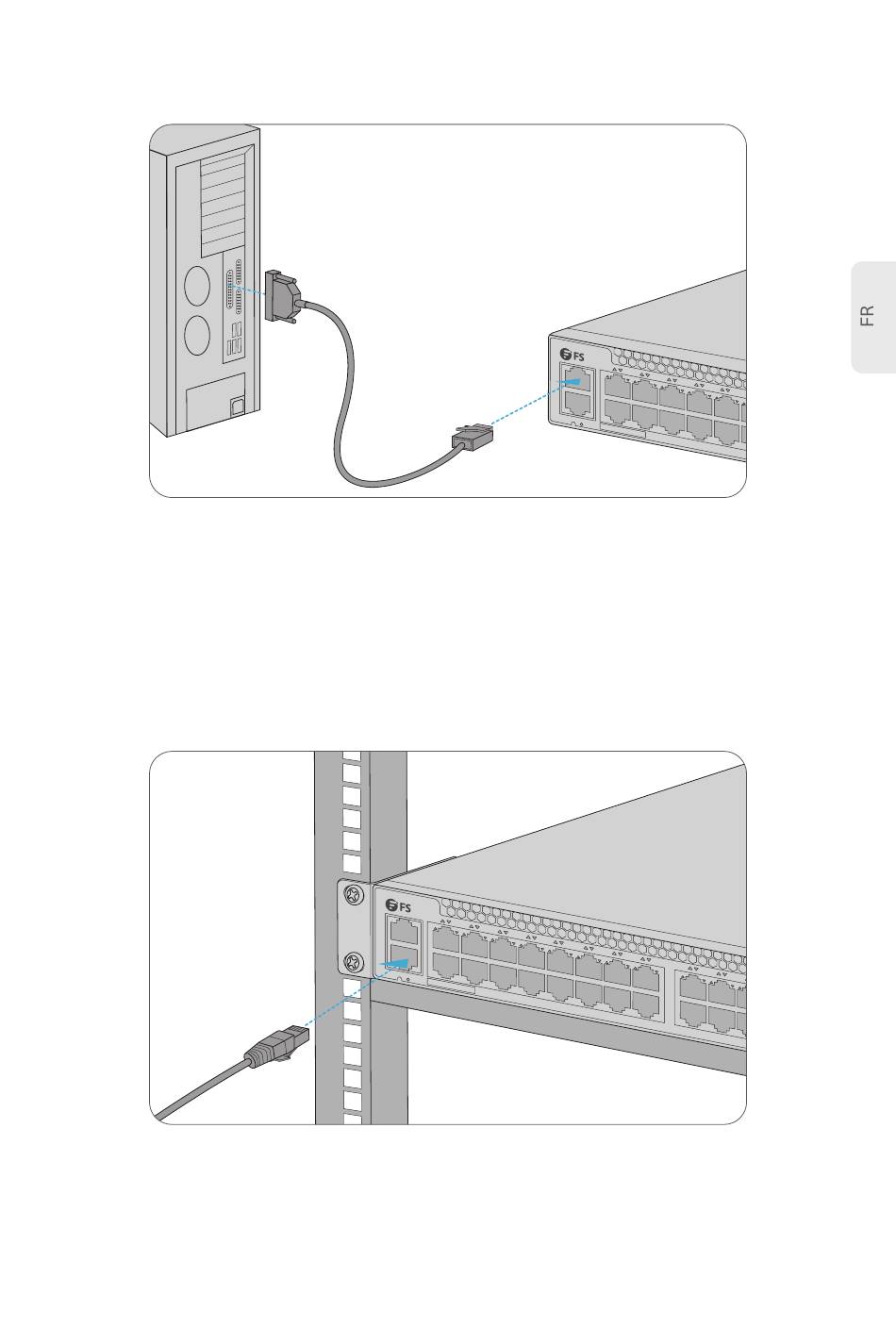

Connexion du Port Console
51
52
3 40G
4
1. Insérez le connecteur RJ45 du câble de console dans le port de console RJ45 de l'avant du
switch.
2. Connectez l'autre extrémité du câble de console au port série RS-232 de l'ordinateur.
Connexion du Port ETH
1.
1. Connectez une extrémité d'un câble Ethernet RJ45 standard au port Ethernet d'un
ordinateur.
2. Connectez l'autre extrémité du câble au port ETH situé à l'avant du switch.
