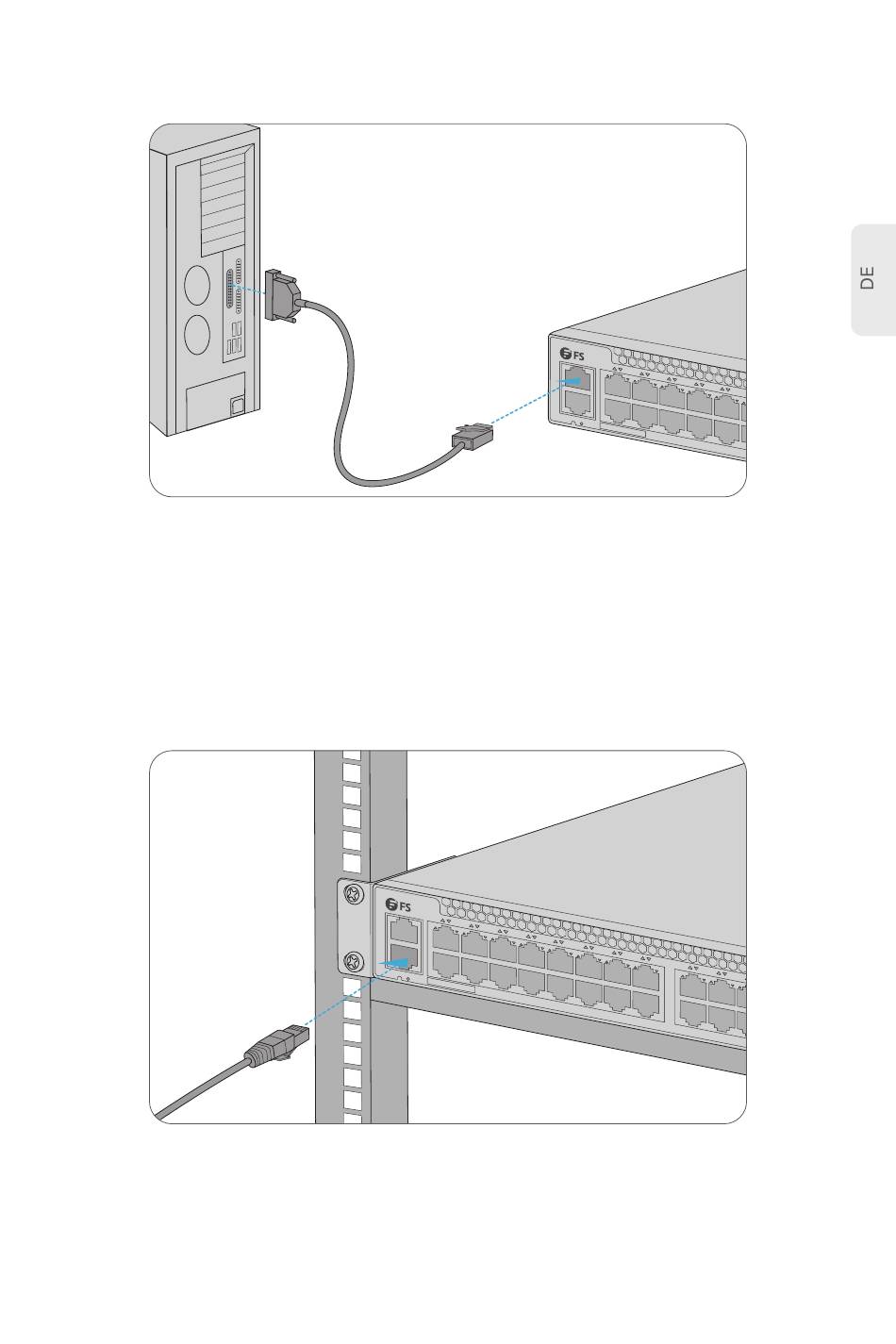

Anschließen des Console-Ports
51
52
3 40G
4
1. Stecken Sie den RJ45-Steckverbinder des Console-Kabels in den RJ45-Console-Port an der
Vorderseite des Switches.
2. Schließen Sie das andere Ende des Console-Kabels an den seriellen RS-232-Port des
Computers an.
Anschließen des ETH-Ports
1.
1. Schließen Sie ein Ende eines Standard-RJ45-Ethernet-Kabels an den Ethernet-Port eines
Computers an.
2. Schließen Sie das andere Ende des Kabels an den ETH-Port an der Vorderseite des
Switches an.
