Begriffserklärung; Beschreibung - effeff 351M80 Installations- Und Montageanleitungen

Begriff
– Ruhestrom
– Schließge-
genstück
– Falzluft
Schlosstasche Die Schlosstasche ist die Ausfräsung in der Tür oder in der Türzarge zur Aufnah-
–
– Ankerkontakt Der Ankerkontakt ist ein Rückmeldekontakt. Über den Ankerkontakt wird signali-
– Tür kontakt
– Sensorik
1 Stulp
2 Riegel

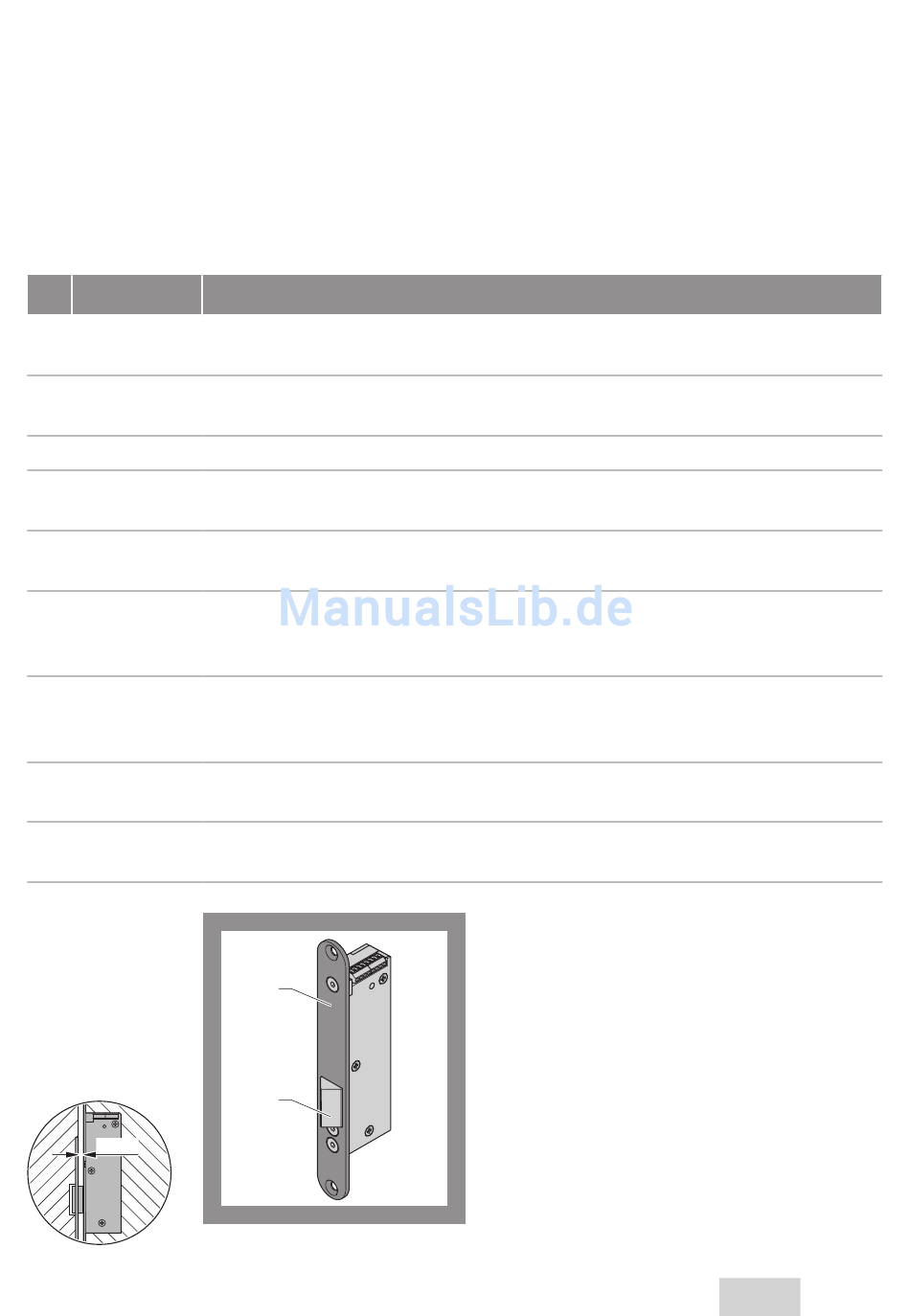

Abb. 2:
Schematische
Ansicht des
Elektrische
Pendeltüröffners
Abb. 3:
Falzluft
3 mm
Hinweise
Begriffserklärung

Beschreibung

Beim Verriegelungsprinzip Ruhestrom wird verriegelt wenn ein elektrischer
Strom fließt.
Das Schließgegenstück ist das im Türblatt eingebaute Gegenstück zum elektri-
schen Pendeltüröffner.
Die Falzluft ist der Abstand zwischen Stulp und Schließgegenstück (Abb. 3).
me des elektrischen Pendeltüröffners 351M80.
sert, ob ver- oder entriegelt ist.
Der Türkontakt ist ein Rückmeldekontakt. Über den Türkontakt wird signalisiert,
ob die Tür geschlossen ist, indem die Sensorik des Elektrische Pendeltüröffners
das passgenaue Gegenüberliegen von Schließgegenstück und Stulp feststellt.
Die Sensorik besteht aus Reedkontakten im elektrischen Pendeltüröffner 351M80
und Magneten im Schließgegenstück, so dass bei passgenauem Gegenüberlie-
gen von Stulp und Schließgegenstück der Kontakt geschlossen wird.
Der Stulp wird dient zur Befestigung des elektrischen Pendeltüröffners 351M80 in
der Schlosstasche.
Der elektromotorisch bewegte Riegel greift in den Ausschnitt des Schließgegen-
stücks und verriegelt die Tür.
1
2
DE
7
