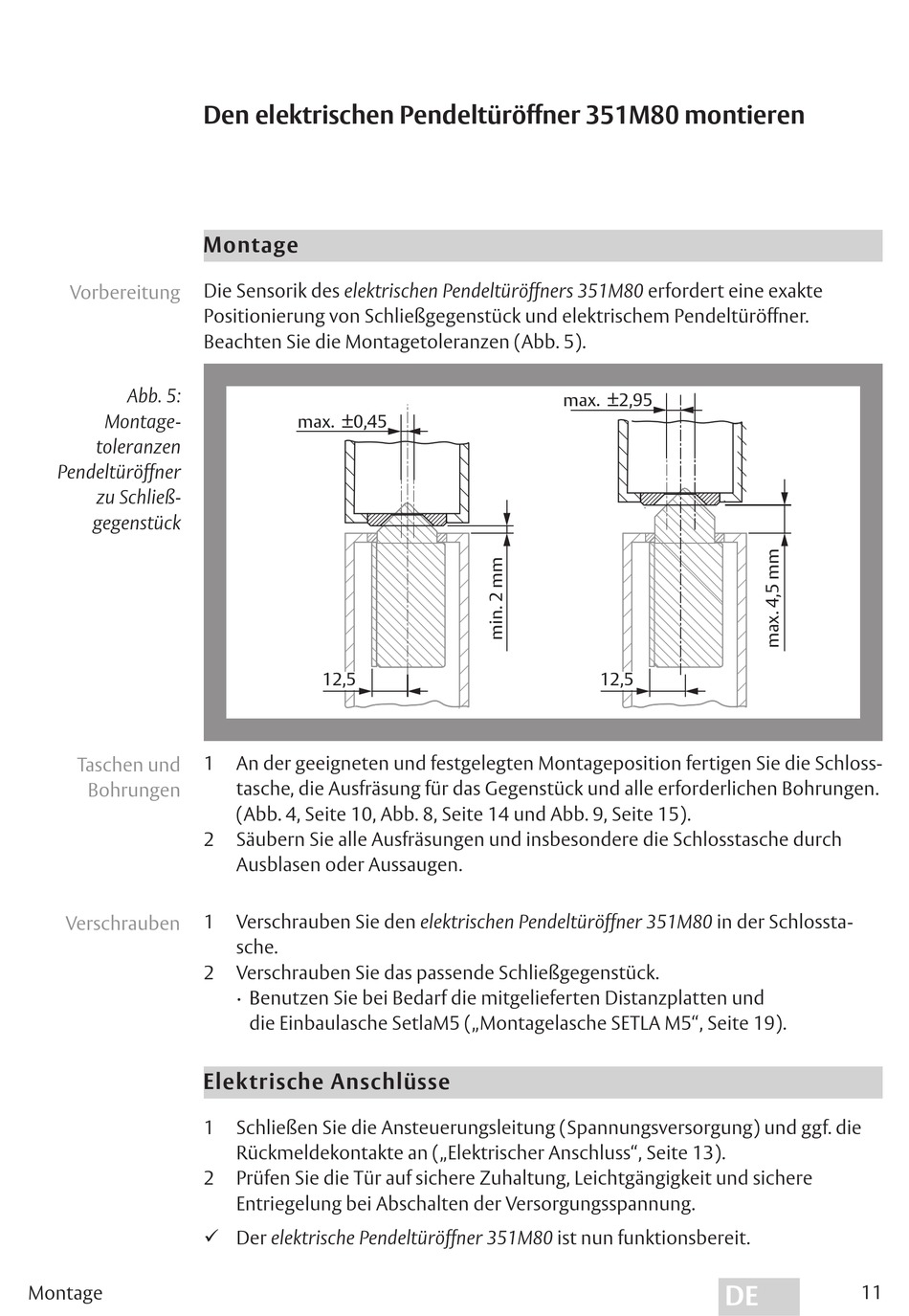

Den Elektrischen Pendeltüröffner 351M80 Montieren; Elektrische Anschlüsse - effeff 351M80 Installations- Und Montageanleitungen

Vorbereitung
Abb. 5:
Montage-
toleranzen
Pendeltüröffner
zu Schließ-
gegenstück
Taschen und
Bohrungen
Verschrauben
Montage
Den elektrischen Pendeltüröffner 351M80 montieren
Montage
Die Sensorik des elektrischen Pendeltüröffners 351M80 erfordert eine exakte
Positionierung von Schließgegenstück und elektrischem Pendeltüröffner.
Beachten Sie die Montagetoleranzen (Abb. 5).
max. ±0,45
12,5
1 An der geeigneten und festgelegten Montageposition fertigen Sie die Schloss-
tasche, die Ausfräsung für das Gegenstück und alle erforderlichen Bohrungen.
(Abb. 4, Seite 10, Abb. 8, Seite 14 und Abb. 9, Seite 15).
2 Säubern Sie alle Ausfräsungen und insbesondere die Schlosstasche durch
Ausblasen oder Aussaugen.
1 Verschrauben Sie den elektrischen Pendeltüröffner 351M80 in der Schlossta-
sche.
2 Verschrauben Sie das passende Schließgegenstück.
∙ Benutzen Sie bei Bedarf die mitgelieferten Distanzplatten und
die Einbaulasche SetlaM5 („Montagelasche SETLA M5", Seite 19).
Elektrische Anschlüsse
1 Schließen Sie die Ansteuerungsleitung (Spannungsversorgung) und ggf. die
Rückmeldekontakte an („Elektrischer Anschluss", Seite 13).
2 Prüfen Sie die Tür auf sichere Zuhaltung, Leichtgängigkeit und sichere
Entriegelung bei Abschalten der Versorgungsspannung.
9 Der elektrische Pendeltüröffner 351M80 ist nun funktionsbereit.
max. ±2,95
12,5
